Máquina de extensión y formado de bobinas de motor

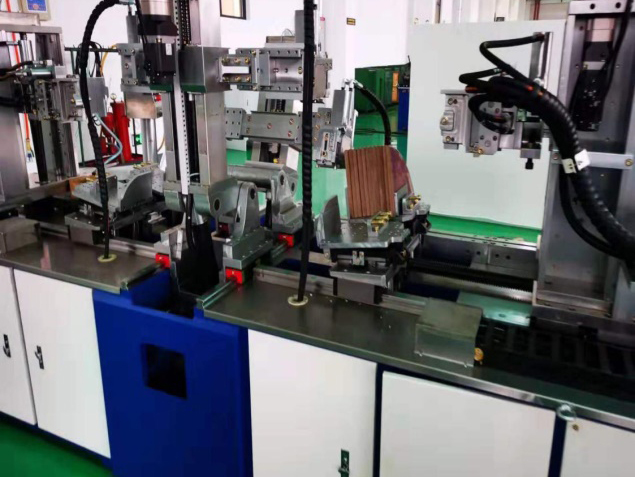

Máquina de extensión y formado de bobinas de motor CNC

Proporcionamos una máquina extendedora (formadora) de bobinas de motor de alto voltaje para extender y formar bobinas en forma de husillo de la bobinadora en formas exactas que son fáciles de insertar en las ranuras del estator de motores de gran tamaño.

Características principales

Gran alcance de aplicación para diferentes formas de terminales, longitud de sección recta y área de sección de bobina
Alta precisión de formado, sin necesidad de reordenar, aplicable tanto para la producción en masa como para la producción de nuevos prototipos
Control digital completo, simplemente ingresando parámetros en HMI, intuitivo y conveniente
El servomotor de alta precisión controla la longitud de la bobina, la altura del terminal, el ángulo de arco y el espacio de extensión
Fácil de usar, sujeción hidráulica y empuje de arco
Los parámetros se pueden guardar y recuperar para su próximo uso

Solicite una cotización

Datos técnicos

Modelo de la máquina		ZWXT-2000 (personalizado)
Antes de la extensión	Longitud de la bobina	800~2500mm
	Longitud de la sección recta	350~2000mm
	Max. área de sección de la bobina	30 x 70mm
	Diámetro de la nariz	20mm, 30mm
Después de la extensión	Diámetro de la nariz de la bobina 3D	20mm, 30mm
	Altura de la sección de la nariz de la bobina 3D	80~350mm
	Longitud de la hipotenusa de la bobina 3D	150~450mm
	Longitud total de la bobina 3D	700~2800
	Longitud de la sección recta de la bobina 3D	300~1500mm
	Ancho de extensión de la bobina 3D (tramo)	180-900mm
	Ángulo de la nariz de la bobina 3D	0~30°
	Ángulo entre el borde superior y la línea central	0~75°
	Ángulo entre el borde inferior y la línea central	0~75°
Error de ángulo de extensión		±0.5°
Error de dimensión de exntesión		±0.5mm
Velocidad de propagación del tramo		8-30 segundos a 800mm
Tiempo completo del ciclo de propagación		1~2 minutos
