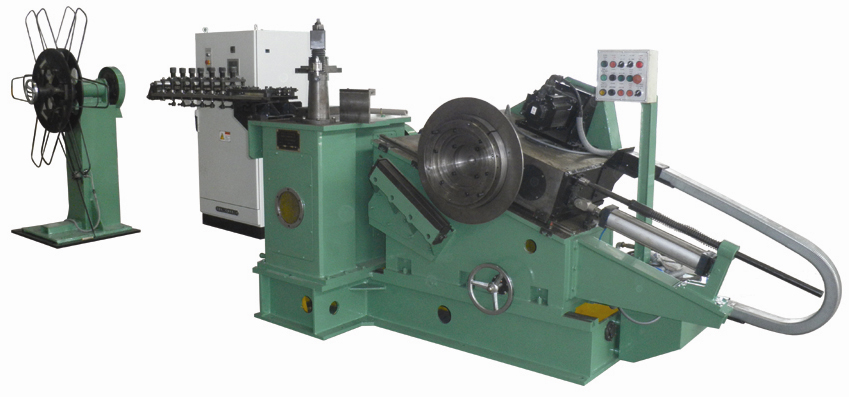

Máquina de estampación y bobinado de estator de flujo axial

En comparación con el motor de flujo radial, el motor de flujo axial tiene una estructura más compacta, una mayor eficiencia y una mayor densidad de potencia, ampliamente utilizado para vehículos de nueva energía, la industria de ascensores y la industria de generación de energía eólica.

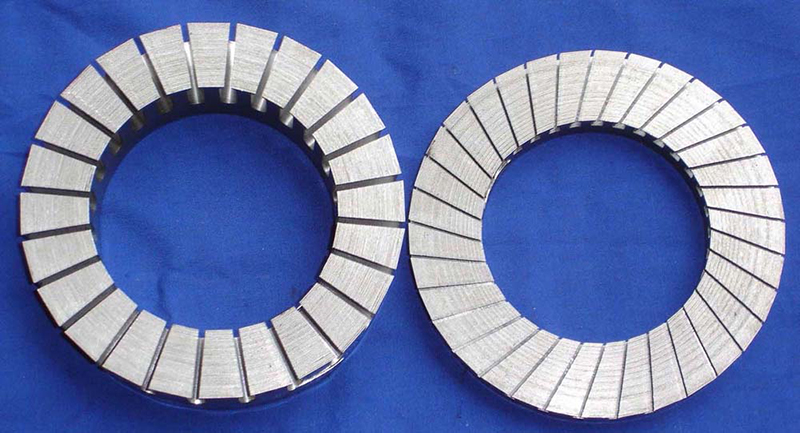

La máquina de estampado y bobinado del estator de flujo axial es esencial para producir motores de flujo axial. Puede alimentar, muescar y enrollar acero de silicio eléctrico en un estator de tipo disco con espacios de aire axial.

La alta precisión de la ranura está garantizada mediante el uso de un bobinado de ángulo de rotación fijo con un método de compensación aleatorio, independientemente del error de espesor de acero al silicio.

Solicite una cotización

Características principales

El índice de bobinado adopta engranajes de alta precisión y un servosistema apropiado, lo que resulta en una alta precisión
Golpeo de ranura desde la parte inferior, lo que resulta en menos golpes y una carrera más estable.
Control PLC, operación HMI, simple y conveniente
Accionamiento del servomotor tanto para indexación como para bobinado, estable y confiable
Con función de alarma de fallos y autodiagnóstico
Función de soldadura automática opcional

Datos técnicos

Fuerza de muesca normal 25kN
Max. grosor de laminación 0.5mm
Max. velocidad de muesca (entallado) 300 veces/min
Número de ranuras aplicables 30-140
Ancho de la tira de laminación Menor a 80mm
Max. Diámetro exterior del estator 400mm (personalizado)
Min. Diámetro interior del estator 80mm
Diámetro del tambor del soporte o stand pay-off 450-510mm
Max. Diámetro exterior de la bobina de acero al silicio 1100mm
Presión de aire comprimido 0.6MPa
Potencia total del motor 8kW
Dimensión (L x An x Al) 6700 x 1600 x 1700mm
