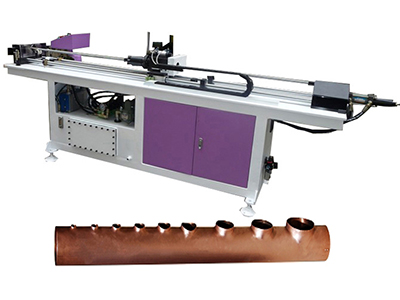

Punzonadora de tubo de cobre (collar)

La punzonadora de brida de tubo de cobre es especialmente diseñada para perforar agujeros de brida (collar) en tubos de cobre en acondicionadores de aire y calentadores solares.

Esta máquina adopta el "sistema extrusor", formando collares empujando hacia afuera desde el interior del tubo, diferente a la tecnología T-drill (perforado T). La boca del agujero del collar está limpia y uniforme, no necesita procesamiento adicional. Por lo tanto, es adecuado para la producción a gran escala.

Esta máquina adopta dos servomotores, uno para la alimentación y otro para la rotación, capaces de colocar collares en cualquier posición del tubo.

Características principales

Servoalimentación, servorotación, punzonado hidráulico
PLC + HMI, automático completo, solo carga y descarga manual
Buen resultado de punzonado y emburido, alta eficiencia
Moldes de corte de alambre de velocidad media, más de 100,000 veces la vida útil del punzonado

Solicite una cotización

Datos técnicos

Max. diámetro del tubo de cobre Φ40mm
Min. diámetro del tubo de cobre Φ12.0mm
Espesor de la pared del tubo de cobre 1-1.5mm
Max. longitud del tubo 1500mm
Min. diámetro del orificio del collar Φ5.0mm
Precisión del diámetro interior del orificio del collar ±0.05mm
Min. espacio entre dos agujeros 15mm @8mm agujero
Altura del collar del orificio (Diámetro del tubo < Φ16mm) 1.5mm
Altura del collar del orificio (Diámetro del tubo> Φ16mm) 2mm
Verticalidad entre collar y tubo ≤0.1mm
Velocidad de alimentación 600mm/S
Velocidad de rotación 360°/S
Precisión de la posición del eje de alimentación ±0.10mm
Precisión de la posición del eje giratorio ±0.10°
Max. fuerza de sujeción 800kg
Max. fuerza de punzonado 2000kg
Método de sujeción hidráulico
Eficiencia de punzonado 3~5 segundos por hoyo
Potencia del motor de la bomba de la estación hidráulica 2.2kW
Potencia total 3.5KW
Dimensión Aprox 2200 x 560 x 1250mm
