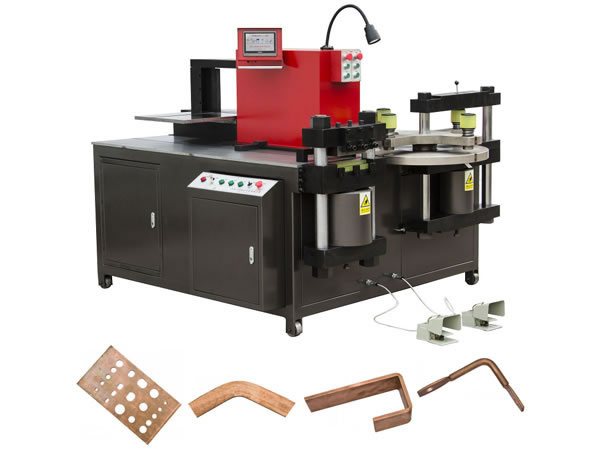

Máquina de corte, plegado y punzonado de barras colectoras
Este tipo de máquinas para procesamiento de barras es especial para la transformación de aluminio y barras de cobre que son utilizados en aparatos eléctricos de alta / baja tensión así como para la industria de transporte. Combina funciones de prensado, corte y plegado, así como otras funciones como repujado, torcido, aplanamiento, pulsado durante el enlace, etc.
Configuración Principal de la Máquina de corte, plegado y punzonado de barras colectoras
- Los principales motores de conducción: Provienen del mercado nacional (China)
- Bomba de aceite: de Taiwán
- Válvulas electromagnéticas y válvulas de caída: Provienen de Taiwán
- Transmisión: Schneider
- Contactos: Schneider
- Otras partes eléctrica: Provienen de China
- Pantalla táctil PLC de rallado gobernante (tipo NC): Es japonés de Mitsubishi
Datos técnicos
| Ítem | |||||
| Fuerza nominal (KN) | 300 | 300 | 500 | 800 | |
| Espesor máximo de la barra colectora (mm) | 12 | 12 | 16 | 20 | |
| Anchura máxima de la barra colectora (mm) | 160 | 160 | 200 | 260 | |
| Diámetro adecuado del orificio (mm) | Φ4.3-Φ25 | Φ4.3-Φ25 | Φ4.3-Φ32 | Φ4.3-Φ36 | |
| Anchura máxima de doblado vertical (mm) | 120 | 120 | 120 | 120 | |
| Ángulo mínimo de doblado vertical | 90° | 90° | 90° | 90° | |
| Dimensiones (mm) | L | 1500 | 1700 | 1820 | 2150 |
| A | 1150 | 1350 | 1550 | 1750 | |
| H | 1170 | 1500 | 1465 | 1450 | |
| Peso (kg) | 1170/1270 | 1390 | 1590 | 1970 | |
