Máquina de hilado de partes de ventilador axial
Pestañadora y punzonadora de tambor de ventilador hidráulico

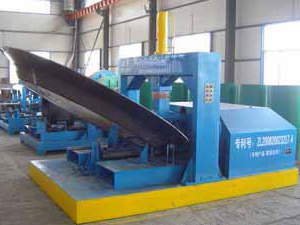

Máquina de hilado de partes de ventilador axial

La máquina para repujar piezas de ventilador ha sido creada específicamente para fabricar ventiladores industriales. Este equipo se puede emplear para el repujado de tambores y colectores de viento de ventiladores axiales, entradas de aire y discos delanteros en una sola etapa de formación. Además, nuestra máquina para fabricar piezas de ventilador axial se puede usar para la fabricación de esferas para conductos de aire y conductos expandidos.

Solicite una cotización

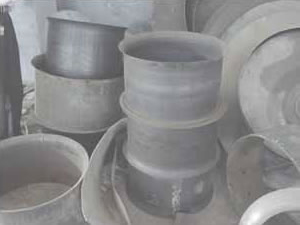

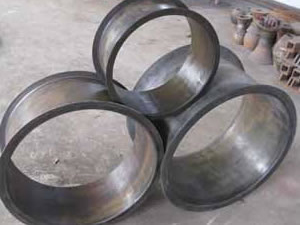

Imágenes de los tubos acabados

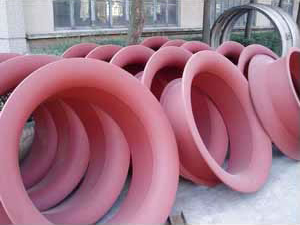

Entrada

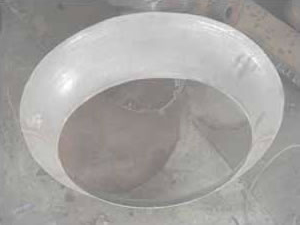

Disco frontal

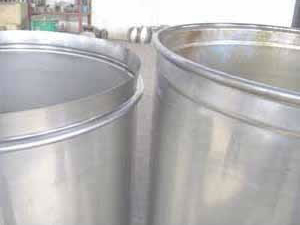

Tambor

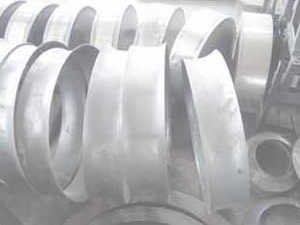

Colector

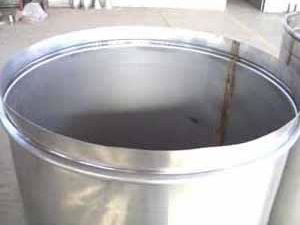

Ducto rebordeado

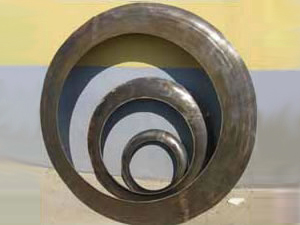

Expansión
Colector
Disco frontal

Característicasde

La máquina para repujar piezas de ventilador se caracteriza por su operación simple, baja producción de ruido y bajo consumo de energía.
A través de la rueda especial, la máquina integra diferentes funciones a fin de reducir el número de herramientas necesarias para la producción.
Puesto que el repujado se lleva a cabo desde la parte media de la pieza, la entrada de aire que forma la máquina permite obtener una superficie suave y con poca deformación.
Gracias a su estructura compacta, los usuarios pueden cambiar con facilidad la rueda de repujado.

Información técnica principal

Aplicación (Ventilador centrífugo) Formación de la entrada de aire y del disco frontal
Aplicación (Ventilador axial) Rebordeado del tambor y del colector de viento
Aplicación (Conducto de aire) Expansión de la boquilla, rebordeado y embutido
Diámetro máximo de las piezas repujadas (Código de los ventiladores) 4-72, 4-73 1800mm
Diámetro máximo de las piezas repujadas (Código de los ventiladores) 9-19, 9-26 600mm
Tamaño del disco frontal (Código de los ventiladores) 4-72, 4-73 3.6#-18#
Tamaño del disco frontal (Código de los ventiladores) 9-19, 9-26 3.6#-6#
Espesor máximo del acero al carbono (Código de los ventiladores) 4-72, 4-73 ≤6mm
Espesor máximo del acero al carbono (Código de los ventiladores) 9-19, 9-26 ≤3mm
Diámetro adecuado del tambor ≥350mm
Altura adecuada de repujado ≤30mm
Espesor adecuado de repujado ≤3mm
Longitud adecuada del tambor 600mm (3000mm opcional)
Energía del motor de accionamiento 4kW, inversor de control
Energía para el motor de la bomba hidráulica 3kW
Dimensiones de la máquina 2800×1800×1630mm

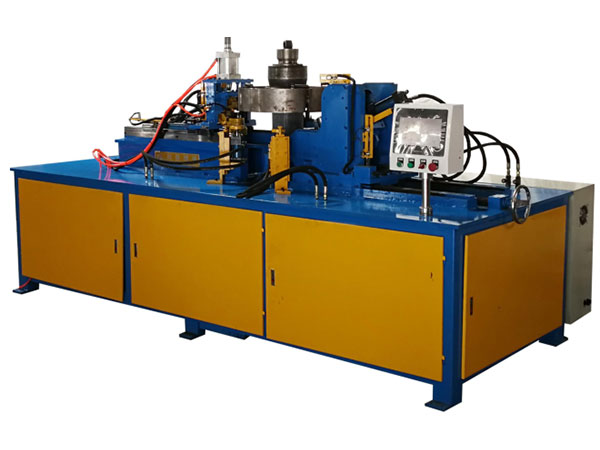

Pestañadora y punzonadora de tambor de ventilador hidráulico

Esta máquina pestañadora y punzonadora de tambor de ventilador hidáulico está especialmente diseñada para bridas y perforaciones de orificios en piezas de ventiladores.

Especificaciones técnicas

Diámetro de la brida: 300-1300mm (personalizado)
Espesor de pestañado: 1-4mm
Grosor de punzonado : 1-5mm
Velocidad de producción: 80-200pcs/8hours
Modo de operación : Tipo hidráulico
Modo de control: PLC + Pantalla táctil
Potencia del motor : 11kW
Peso de la máquina: 4600kg
