Máquina para fabricación de radiadores para automóviles
Este producto ha sido descontinuado y retirado de nuestro inventario.
Los radiadores de automóviles se llaman también tanques de agua. Para la fabricación de estas partes, se precisan las siguientes máquinas:

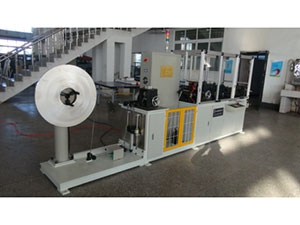

Máquina de moldeado de aletas para radiadores
![Máquina de moldeado de aletas para radiadores](/upload/3592/o/automobile-radiator-making-machine_01.jpg)

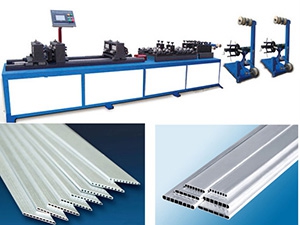

Máquina de corte de tubos de aluminio plano de microcanal
![Máquina de corte de tubos de aluminio plano de microcanal](/upload/3592/o/automobile-radiator-making-machine_02.jpg)

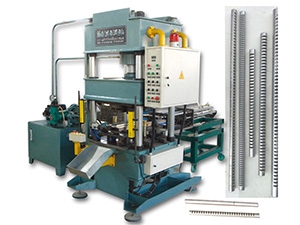

Máquina de perforación de tubería de cabezal
![Máquina de perforación de tubería de cabezal](/upload/3592/o/automobile-radiator-making-machine_03.jpg)
El sistema hidráulico utiliza un conector de gran caudal en las válvulas, junto con accesorios que otorgan alta velocidad y operación estable. Cuenta con controles PLC, visualización digital, carga manual, perforado automático y descarga automática. Con un sistema de protección cuya operación es segura.
Información técnica
Item | Información |
Modelo | JLG-1 (/JLG-2) |
Max. fuerza operative | 65T (/100T) |
Cantidad producida en una vuelta | uno(/dos) |
Material | Cobre o aluminio |
Espesor y diámetro de tubos | Φ(20~50)mm x (1.0~1.5)mm |
Largo efectivo de tubo | 200~650mm |
Ancho de perforación y tolerancia | 1.0~3 ± 0.03 mm |
Largo de perforación y tolerancia | 16~36 ± 0.03mm |
Distancia entre ranuras y tolerancia | 5~12 ± 0.05mm |
Velocidad de producción | Aprox 20 segundos por tubo |
Velocidad de cambio de troquel | Aprox 30 minutos |
Potencia de motor total | 11.5kW |
Dimensiones de máquina | 2250 x 2080 x 2480mm |
Peso de máquina | 4T / 6T |

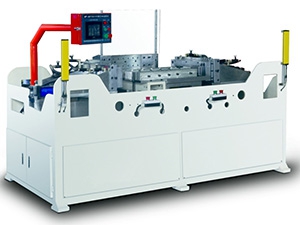

Máquina para fabricación de núcleo de radiador para automóviles
![Máquina para fabricación de núcleo de radiador para automóviles](/upload/3592/o/automobile-radiator-making-machine_04.jpg)
Esta máquina está diseñada para armar de forma automática los núcleos para tanques de agua de automóviles. Realiza la carga, orden y sujeción de tubos planos como también placas cabezales.
Características
- Chasis universales que se adapten a núcleos en varios tamaños
- El movimiento de ejes X está controlado por un motor paso a paso
- Ensamblaje automático de placa cabezal
- Para obtener diferentes tamaños, solo deberá cambiar la herramienta de control de tenor
- Controles PLC + operación HMI
Información técnica
Item | Información | |
Largo de tubo plano | 350-800mm | |
Max nro de tubos planos | 60 | |
Ancho de tubo | 16~26mm | |
Espesor de tubo | 2mm | |
Tenor de tubo | 10mm | |
Altura de aleta | 8mm | |
Ancho de aleta | Igual que el tubo | |
Distancia entre la aleta y la placa cabezal | 10mm | |
Precisión de construcción de núcleo | Largo y alto | ± 1mm |
Largo diagonal | ±1.5mm | |
Velocidad de carga de tubo | ≦2 pzas/s | |
Duración de ciclo de carga | Aprox 120s | |
Capacidad de almacenamiento de tubos | Aprox 300pzas | |
Potencia motora total | 4.5kW |

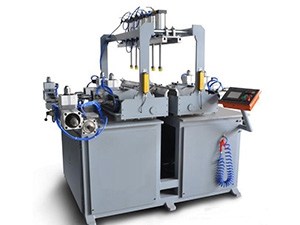

Máquina de remache para tanques radiadores
![Máquina de remache para tanques radiadores](/upload/3592/o/automobile-radiator-making-machine_05.jpg)
Esta máquina tiene un diseño de vanguardia para remachar tanques plásticos a la placa principal del radiador. La máquina posee dos estaciones de trabajo que operan de forma simultánea remachando y juntando ambos extremos, e incrementando la eficiencia de producción. Es completamente automática y apta para todo tipo de tanques de agua .
Información técnica
Item | Información |
Tamaño máx de núcleo | 1000 x 850mm |
Tamaño de placa cabezal máx | 1000 x 100mm |
Altura máx de radiador | 120mm |
Tenor de dientes | Regulable, por defecto 10mm |
Numero máx de dientes | 100 |
Velocidad de remachado | 1-20 reps por min |
Potencia total | 2.5kW, fase única, AC 50Hz |

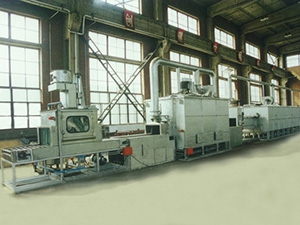

Horno de braseado de aluminio
![Horno de braseado de aluminio](/upload/3592/o/automobile-radiator-making-machine_06.jpg)
Este horno es una pieza especial de un equipo que utiliza un flujo no corrosivo para la protección de nitrógeno. Se utiliza ampliamente en la producción de intercambiadores de aluminio/ cobre y es apto para evaporadores de braseado para protección de nitrógeno, condensadores, enfriadores intermedios, tanques de agua y más.
Información técnica
Modelo | Potencia nominal | Temp nominal. | Dimensiones de la pieza(mm) | Largo de sección de braseado | Largo de línea completa |
NB-450-150 | 242KW | 750ºC | 450 x 150 | 6m | 28.5m |
NB-450-200 | 242KW | 750ºC | 450 x 200 | 6m | 28.5m |
NB-600-200 | 303KW | 750ºC | 600 x 200 | 8m | 29m |
NB-600-300 | 303KW | 750ºC | 600 x 300 | 8m | 29m |
NB-800-200 | 515KW | 750ºC | 800 x 200 | 11m | 37.7m |
NB-800-300 | 515KW | 750ºC | 800 x 300 | 11m | 37.7m |
NB-1000-200 | 615KW | 750ºC | 1000 x 200 | 11m | 37.7m |
NB-1000-300 | 615KW | 750ºC | 1000 x 300 | 11m | 37.7m |
NB1100-200 | 655KW | 750ºC | 1100 x 200 | 11m | 37.7m |
NB-1100-350 | 685KW | 750ºC | 1100 x 350 | 11m | 37.7m |
NB-1200-200 | 715KW | 750ºC | 1200 x 200 | 11m | 37.7m |
NB-1200-350 | 735KW | 750ºC | 1200 x 350 | 11m | 37.7m |
Nota: el largo de la sección de braseado se puede personalizar de acuerdo a las necesidades del cliente.
