Inicio Otras máquinas Máquinas para producción de motores

Máquinas para producción de motores

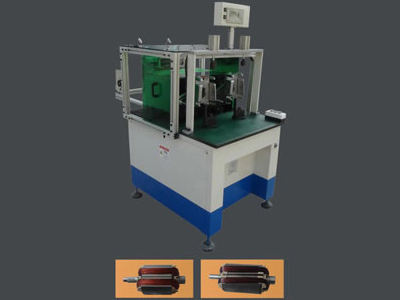

Bobinadora de rotores  Máquinas para producción de motores

La bobinadora de rotores se utiliza especialmente en la fabricación de rotores para motor. Este dispositivo viene con sistema de control PLC, pantalla táctil, así como cruzamiento automático de los hilos.

Especificacionestécnicas
Ítem Datos
Modelo ZR190
Diámetro externo del rotor Máximo150mm
Altura de apilamiento 50~190mm
Material adecuado Alambre de aluminio / cobre
Hilo de carrera cruzada Menos de 200mm
Cantidad de ranuras adecuada ≤4 ranuras
Fuente de alimentación 220V, monofásico, 50/60Hz, 0.75kW
Peso de la máquina Alrededor de 550kg
Dimensiones de la máquina (L xAxH) 1100 x 800 x 1500mm

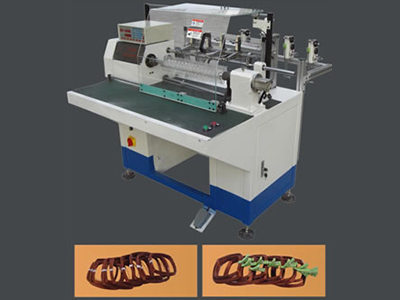

Bobinadora de estatores

Nuestra bobinadora de estatores es una máquina capaz de fabricar bobinas usadas en estatores de motores. Este equipo puede producir hasta 8 bobinas al mismo tiempo. Cuenta además con un controlador especial, así los usuarios pueden preestablecer una serie de parámetros como: distancia de transferencia automática, punto de partida, inicio lento, parada lenta, arranque automático, teleguía automática, entre otros.

Especificacionestécnicas
Modelo R160 R250
Diámetro adecuado del alambre Φ0.08~1.0mm Φ0.2~1.5mm
Diámetro de la bobina ≤Φ250mm ≤Φ350mm
Cantidad de cabezales de bobinado 1~8 piezas 1~8 piezas
Distancia de transferencia ≥170mm ≥170mm
Máxima velocidad del eje giratorio 3200rpm 3200rpm
Presión de aire necesaria ≥0.4MPa ≥0.4MPa
Fuente de alimentación 220V, monofásico 50/60Hz
Potencia del motor 0.75kW 1.5kW
Peso de la máquina Alrededor de 750kg Alrededor de 850kg
Dimensiones (L x A x H) 1550x1250x1300mm 1550x1250x1450mm

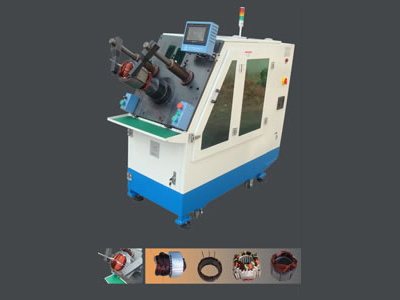

Insertadora de bobinas de estátor

1. Esta máquina para inserción de bobina de estator se utiliza principalmente para la inserción de bobinas y papeles de ranura en las ranuras del estator de una sola vez.
2. El papel aislante es conformado, cortado, posicionado e insertado en las ranuras.
3. El largo del papel puede seleccionarse en los preajustes de la pantalla táctil. Asimismo tanto la velocidad de inserción de la bobina como el método de inserción del papel aislante en las ranuras, pueden ser preestablecidos para adaptarse a las condiciones de diversos motores.
4. Nuestra máquina es accionada por un servomotor de velocidad variable.

Especificacionestécnicas
Ítem Datos
Modelo K90
Diámetro interior del estátor Φ20~Φ100mm
Diámetro externo del estátor ≤Φ160mm
Máxima altura de apilamiento del estátor ≤120mm
Materiales compatibles Alambre de aluminio/cobre
Cantidad de ranuras del estator 8~48 ranuras
Fuente de alimentación 380V, 50/60Hz, 3kW
Peso de la máquina 850kg
Dimensiones (L x A x H) 1800 x 650 x 1700mm

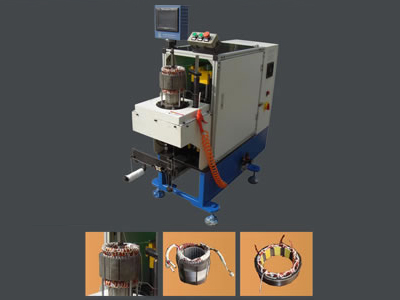

Máquina para acordonar estatores

La máquina para acordonar estatores puede enrollar hilos sobre la bobina del estátor. Este equipo es accionado mediante un servomotor y puede llevar acabo procesos como: prensado, rotado, enhilado, cortado, etc. Además está dotado de un control PLC. Es una máquina con un solo cabezal de amarre, también podemos suministrar la máquina con doble cabezal de amarre.

Especificacionestécnicas
Modelo DB100 DB160
Altura de apilamiento del estátor 10~100mm 80~160mm
Diámetro interior del estátor Φ35~Φ120mm Φ40~Φ120mm
Diámetro externo del estátor ≤Φ160mm ≤Φ160mm
Altura de la bobina ≤40mm ≤50mm
Método de acordonado Ranura por ranura / intervalo de ranura / cordón de lujo
Velocidad de acordonado Alrededor de 0.7s por ranura Alrededor de 0.8s por ranura
Fuente de alimentación 220V, 50/60Hz, 2kW
Peso Alrededor de 600kg Alrededor de 700kg
Dimensiones (L x A x H) 1000 x 600 x 1150mm 1000 x 600 x 1250mm

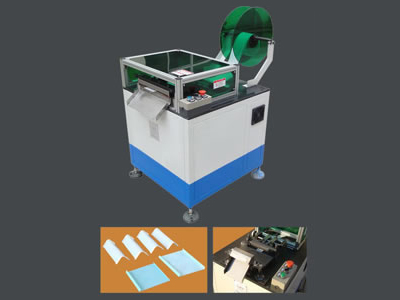

Formadora y cortadora de ranuras de papel

1. Esta máquina formadora es capaz de producir ranuras de papel, utilizadas en motores, cuenta con un completo sistema de control PLC de la empresa Delta Electronics con sede en Taiwán.
2. El motor paso a paso es el responsable de la alimentación del papel con alta precisión.
3. A través de un visualizador de texto, es posible preestablecer la longitud de avance y la velocidad.
4. Un dispositivo de calentamiento ajustable está incluido para lograr un mejor resultado de conformación.

Especificacionestécnicas
Ítem Datos
Modelo CG200
Ancho del rollo de papel 20~140mm
Grosor del papel 0.15~0.35mm
Longitud de alimentación 10~200mm
Ancho plegable 2~5mm, ajustable
Velocidad de corte Cerca de 120 piezas por minuto
Precisión de plegado y corte ±0.2mm
Fuente de alimentación 220V, 50/60Hz, 0.5kW
Peso de la máquina Alrededor de 200kg
Dimensiones (L xA x H) 500 x 900 x 1200mm

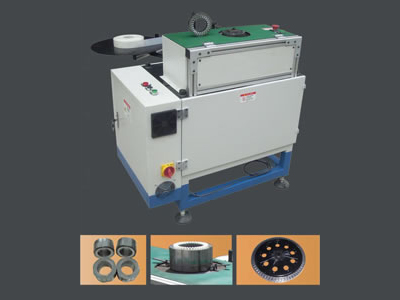

Máquina insertora de papel aislante

Esta máquina está diseñada para insertar papel aislante en las ranuras del estator, está equipada con un sistema completamente automático, y es capaz de realizar tareas como: alimentación del papel, conformado, doblado, inserción y rotación del estator Para ranuras de diferentes tamaños, es necesario realizar el cambio del troquel, este proceso de cambio y ajuste tarda alrededor de media hora y no presenta ningún tipo de complicación

Especificacionestécnicas
Modelo C100 C160
Altura de apilamiento del estátor 10~100mm 20~160mm
Diámetro interior del estátor Φ20~80mm Φ50~120mm
Diámetro externo del estátor ≤Φ140mm ≤Φ190mm
Altura plegable del papel 2~5mm 3~5mm
Grosor del papel aislante ≤0.35mm
Velocidad de Inserción Alrededor de 0.5s por ranura Alrededor de 0.6s por ranura
Fuente de alimentación 380V, 50/60Hz, 0.75kW
Peso de la máquina Alrededor de 400kg Alrededor de 500kg
Dimensiones (L x A x H) 1100 x 650 x 1000mm 1200 x 650 x 1100

También podemos suministrar cualquier otra máquina para la producción de motores. Por favor, no dude en ponerse en contacto con nosotros para más información.
