Máquina de moldeado de tubo serpentín microcanales/ multipuerto
Este producto ha sido descontinuado y retirado de nuestro inventario.

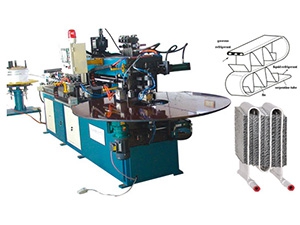

![Máquina de moldeado de tubo serpentín microcanales/ multipuerto](/upload/3592/o/serpentine-tube-bending-machine_02.jpg)
Esta máquina es especial para el moldeado de tubos planos de aluminio microcanales/ multipuerto en forma de serpentín para condensadores y evaporadores. Está compuesta de una bobina y desenrollador, un dispositivo de enderezado, dispositivo de alimentación automática, cabezal de moldeado automático, y un dispositivo de corte de estiramiento. Posee controles PLC y operación HMI, permitiendo el largo de alimentación, el radio de moldeado y la cantidad sean configurados en la pantalla táctil. Los parámetros de se pueden configurar y grabar para su uso futuro. Se garantiza una precisión de reposicionamiento gracias a la alimentación por servo motores y transmisión por husillo de bolas.
Información técnica
Item | Información |
Tubo multipuerto plano de aluminio | WAncho 19-44mm x grosor 4, 5, 6mm |
Bobinas planas | DI 500mm, OD 1100mm, altura 400mm |
Largo de núcleo | 250-850mm |
Max cantidad de moldeado | 50 |
Presión neumática | 0.6MPa |
Presión neumática | 5MPa |
Potencia total de motor | 7.5kW |
Productividad | 220 núcleos por turno |
Peso de máquina | Aprox 3000kg |
Dimensiones de la máquina | Aprox 15000 x 2400 x 1900mm |
Máquina dobladora de tubo serpentín redondo de metal

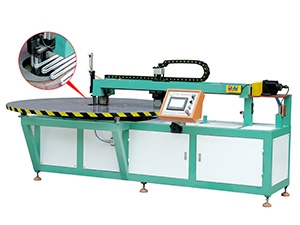

![Máquina dobladora de tubo serpentín redondo de metal](/upload/3592/o/serpentine-tube-bending-machine_03.jpg)
Esta máquina de doblado está diseñada especialmente para moldear tubos de cobre redondos en un tubo serpentín.
![Máquina dobladora de tubo serpentín redondo de metal](/upload/3592/o/serpentine-tube-bending-machine_04.jpg)
La máquina incluye un dispositivo de alimentación automática, cabezal de moldeado automático y controles PLC. Estos controles tienen operatividad HMI. El largo de alimentación radio de moldeado y cantidad se pueden configurar en la pantalla táctil y se guardarán para su futuro uso.
Información técnica
Item | Información |
Material de tubo de cobre | T2M o T2Y2 |
Diámetro de tubo de cobre | Φ4.75~9.52mm |
Espesor de tubo de cobre | 0.22+0.15mm |
Radio de doblado | R40 (min. R20) |
Angulo de doblado | 0-190º |
Max largo de tubo de cobre | 8000mm |
Max cantidad de doblado | 10 |
Velocidad de alimentación | 400mm/s |
Velocidad de doblado | 180º/s |
Eficiencia de plegado compuesto | 3~4 segundos por plegado |
Precisión de ejes de reposicionamiento | ±0.5º |
Precición de alimentación de ejes de reposicionamiento | ±0.1mm |
Fuente de presión neumática | 0.6MPa |
Potencia total del motor | 2kW (3 servo motores) |
Peso de la máquina | Aprox 3000kg |
Dimensiones de la máquina | Aprox 2200 x1100 x 1580mm |
Nota: La máquina se puede diseñar con un desbobinador, enderezador y cortador.
