  3. Máquina de corte NC para tubos de cobre

Coil Copper Máquina de corte NC para tubos de cobre

Este producto ha sido descontinuado y retirado de nuestro inventario.

Comentarios

Descripción
La máquina cortadora de tubos es una máquina NC utilizada para el corte automático de tubos rectos a la longitud deseada. Integra una tecnología especial de corte, que permite el corte sin desprendimiento de virutas y sin deformación de la sección de corte.

Características principales de la máquina de corte de tubos de cobre
1. Alimentación por servo, precisión de reposición estable y alta.
2. Corte de cuatro piezas en una sola vez, alta eficiencia.
3. Con la función de estiramiento-rompimiento, menor índice de encogimiento de la boca.
4. Control PLC, alta automatización – alimentación automática, corte automático, descarga automática, alarma automática.

Datos técnicos de la Máquina de corte NC para tubos de cobre

Item Datos Observaciones
Material Tubos de bobina de cobre
Diámetro Ф6.35~Ф19.05mm
Grosor de la pared 0.3~1.0mm
Tamaño de la bobina de cobre Diámetro externo: 1000~1250mm Diámetro interno: 130mm
Peso de la bobina de cobre Máx. 280kg
Piezas de corte 4 Impulso doble, una vez
Longitud de corte Min. 40 mm, sin límite máx. Cuando es menor a 100mm, sin estiramiento precio
Alimentación de una sola vez 1000 mm
Eficiencia de trabajo 8 veces por minuto(L=1000)
Tolerancia de estiramiento ≤2‰
Precisión de reposicionamienot L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm d0-grosor de pared original d1-grosor de pared terminada f= (d1 - d0)/ d0 %
Índice de encogimiento del diámetro interno de la boca f < 20%
Diferencias de longitud entre las cuatro piezas ≤0.5mm (L=1000)
Condiciones de superficie después del corte Sin raspaduras aparentes, marcas, etc. Sin quemaduras en la boca.
Redondez de los tubos cortados No redondez ≤3%
Potencia 380V \ 50Hz \ 3Kw Con interruptor de aire
Fuente de aire 0.5--0.7MPa

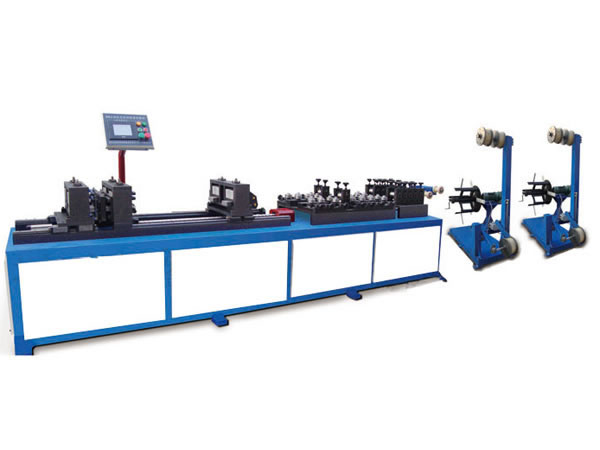

Máquina de corte de tubos de aluminio

Descripción

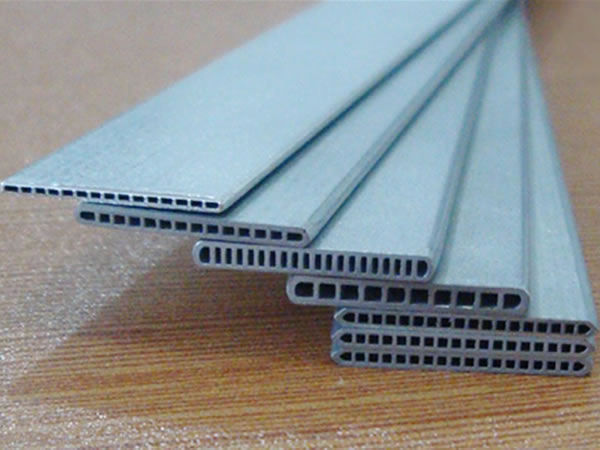

El condensador multiflujo de sistemas de aire acondicionado de vehículos emplea tubos aplanados de aluminio. La máquina cortadora de tubos de aluminio está especialmente diseñada para enderezar, estrangular y cortar los tubos a la medida requerida de forma automática. Este producto incorpora una tecnología de corte especial que posibilita el corte sin desprendimiento de virutas y con poca deformación.

Parámetros técnicos de la máquina cortadora de tubos de aluminio
1. Utiliza el servosistema de alimentación, tiene una alta estabilidad y precisión de reposicionamiento.
2. Puede cortar de forma sincrónica dos tubos de aluminio, lo que incrementa la eficiencia de trabajo.
3. La función especial de corte por estiramiento reduce la tasa de retracción de la boca.
4. Gracias al control PLC, este producto puede efectuar el desenrollado, alimentación y corte de material de forma automática.

Technical Parameters of Microchannel Flat Aluminum Tube Cutting Mac

Ítem Especificaciones
Material Bobina de tubo plano de aluminio
Anchura del tubo plano de aluminio 14-32mm
Espesor del tubo plano de aluminio 1.5-3mm
Tamaño de la bobina de aluminio Diámetro externo:1100mm Inner Diámetro: 450-500mm Height: 300-330mm Peso: Máx.300kg
Piezas cortadas 2
Longitud de corte Mín. 100mm, sin límite máximo
Carrera de alimentación 200-900mm
Velocidad de corte 15 veces por minuto (L=650)
Precisión de corte longitudinal ≤±0.2mm
Precisión de ancho de enderezamiento ±0.04/850mm
Precisión de espesor de enderezamiento ±0.02/850mm
Tiempo de cambio de la cuchilla de corte ≤5min
Tiempo para cambio de anchura del tubo ≤15min
Energía eléctrica total Cerca de 10kW
Suministro de aire 0.5-0.7MPa
Peso total Alrededor de 2800kg

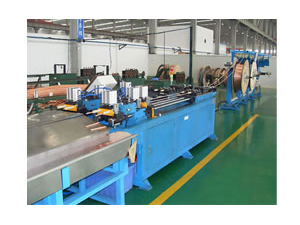

Imagen del producto

Proporcionamos además otras máquinas relacionadas con la producción de condensador multiflujo para automóviles.

Podemos ofrecer cualquier tipo de máquinas de corte de tubos para diferentes propósitos.
