Máquina de fabricación de núcleo para radiador de aire acondicionado
Este producto ha sido descontinuado y retirado de nuestro inventario.

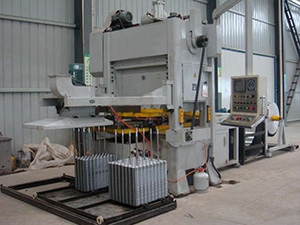

Línea de prensado y perforado de aletas de aluminio para aire acondicionado
![Máquina de fabricación de núcleo para radiador de aire acondicionado](/upload/3592/o/air-conditioner-radiator-core-making-machines_02.jpg)

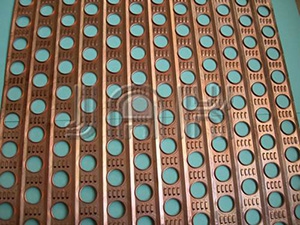

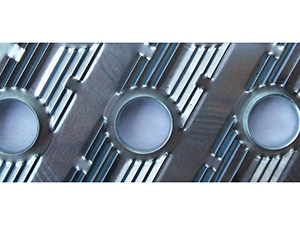

Esta línea de prensado de aletas automática incluye un desbobinador automático, un dispositivo para extender aceite lubricante, prensa de perforación de alta velocidad, y uno para la descarga y apilado de aletas. Puede funcionar con placas de aluminio y cobre.
La línea cuenta con controles PLC, está operada por HMI y es completamente automática. Puede escoger prensas de alta velocidad con manivela de doble o simple.
Prensa perforadora de doble manivela serie JG36
Item | JG36-63 | JG36-80 | JG36-100 |
Fuerza nominal (kN) | 630 | 800 | 1000 |
Recorrido de espolón (mm) | 40 | ||
Ajuste de molde superior (mm) | 80 | ||
Altura de troquel (mm) | 275 | ||
Ajuste de altura de troquel (mm) | 20 | ||
No. de carreras (veces/min) | 120-300 | ||
Dimensión de table de trabajo (mm) | 1150 x 1500 | 1380 x 1500 | 1550 x 1500 |
Ancho de banda (mm) | 700 | 860 | 1120 |
Diámetro externo de bobina (mm) | 1200 | ||
Potencia de motor principal (kW) | 8.5 | 11 | 13 |
Prensa perforadora de manivela simple serieJG31
Item | JG31-45 | JG31-63 |
Fuerza nominal (kN) | 450 | 630 |
Recorrido de espolón (mm) | 40 | 45 |
Ajuste de molde superior (mm) | 70 | 80 |
Altura de troquel (mm) | 275 | 275 |
Ajuste de altura de troquel (mm) | 40 | 40 |
No. de carreras (veces/min) | 120-300 | 120-300 |
Dimensión de table de trabajo (mm) | 820 x 1400 | 1050 x 1550 |
Ancho de banda (mm) | 350 | 500 |
Diámetro externo de bobina (mm) | 1000 | 1000 |
Potencia de motor principal (kW) | 5.5 | 7.5 |

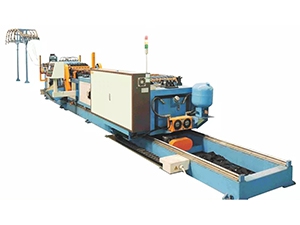

Dobladora automatica de tubos de cobre en U
![Dobladora automatica de tubos de cobre en U](/upload/3592/o/air-conditioner-radiator-core-making-machines_05.jpg)
Esta máquina está especialmente diseñada para enderezar y cortar tubos de cobre y plegarlos en tubos con forma de U para utilizar en los núcleos de radiadores.
Controlada por PLC y operación HMI completamente automática.
Información técnica
No. | Item | Información |
1 | Tubos de cobre | TP2 (M) |
2 | Tamaño de tubos de cobre | Φ9.52 / Φ7 |
3 | Largo del tubo en U | 190mm~ 2500mm (personalizado) |
4 | No. de tubos doblados en una sola instancia | 6 (personalizada) |
5 | Velocidad de doblado | No mayor a 11 segundos por ciclo (@L=1000mm) |
6 | Margen de error de doblado | ±0.05mm |
7 | Margen de error de altura | ±0.5mm |
8 | Margen de error de largo | ±0.5mm @ L = 200-1300mm ±0.8mm @ L = 1300-2500mm |
9 | Diferencia de largo en extremos | Menor a 1.0mm |
10 | Reducción de espesor de las paredes | Menor a 30% |
11 | Deformación de sección | Menor a 15% |
12 | Error de enderezado | Menor a 3mm (cada 1000mm de largo) |
Dobladora automática de pequeños tubos de cobre en U
![Dobladora automática de pequeños tubos de cobre en U](/upload/3592/o/air-conditioner-radiator-core-making-machines_06.jpg)
Esta máquina tiene alimentación automática, dobla, corta y expulse tubos de cobre en forma de U.
Información técnica
No. | Item | Información |
1 | Material de tubo decobre | TP2 (M) |
2 | Tamaño de tubo de cobre | Φ9.52 x 0.6mm / Φ7 x 0.5mm |
3 | Tamaño en U | Φ9.52 x 25mm / Φ7 x 21mm |
4 | No de tubos deblados de una vez | 3 (o personalizado) |
5 | Velocidad de doblado | 7~12 segundos por ciclo |
6 | Marquen de error de doblado | ±0.05mm |
7 | Margen de error de altura | ±0.5mm |
8 | Diferencia de error en extremos | Menor a 0.5mm |
9 | Redcción de espesor de paredes | Menor a 30% |
10 | Deformación de sección | Menor a 15% |
11 | Redondez de boca | Menor a 5% |
12 | Altura de rebaba | Menor a 0.2mm |

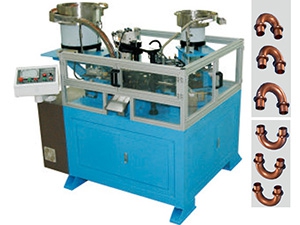

Máquina de ensamblaje de anillos de soldadura para tubos de cobre
![Máquina de ensamblaje de anillos de soldadura para tubos de cobre](/upload/3592/o/air-conditioner-radiator-core-making-machines_07.jpg)
Esta máquina utiliza alimentación por vibración, servorotación, controles PLC y operaciones HMI.
Información técnica
No. | Item | Información |
1 | Dimensión externa de tubo de cobre | Φ7, Φ7.94, Φ9.52mm |
2 | Espesor de pared de tubo de cobre | 0.3-0.5mm |
3 | Distancia centro/doblez | 16-22mm @Φ7, Φ7.94 22-26mm @Φ9.52 |
4 | Error de distancia central | ±0.15mm |
5 | Velocidad operativa | 1-3 segundos por ciclo |
Máquina de expansión de tubos de cobre para núcleo de radiador
Con el objetivo de realizar la expansión, ofrecemos máquinas de expansión horizontales y verticales. Las configuraciones detalladas se basan en el tamaño del tubo, filas, cantidad por fila, largo de núcleo y mas.

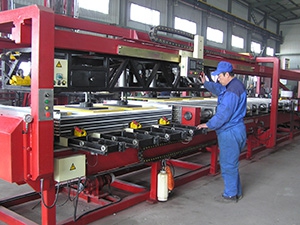

Máquina de expansion horizontal
![Máquina de expansion horizontal](/upload/3592/o/air-conditioner-radiator-core-making-machines_08.jpg)

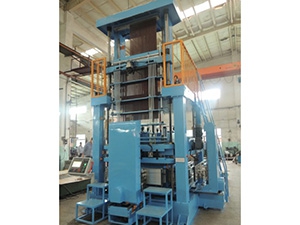

Máquina de expansion vertical
![Máquina de expansion vertical](/upload/3592/o/air-conditioner-radiator-core-making-machines_09.jpg)
