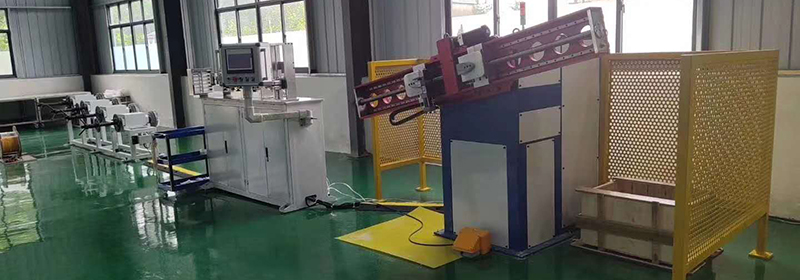

Bobinadora de motores de alto voltaje

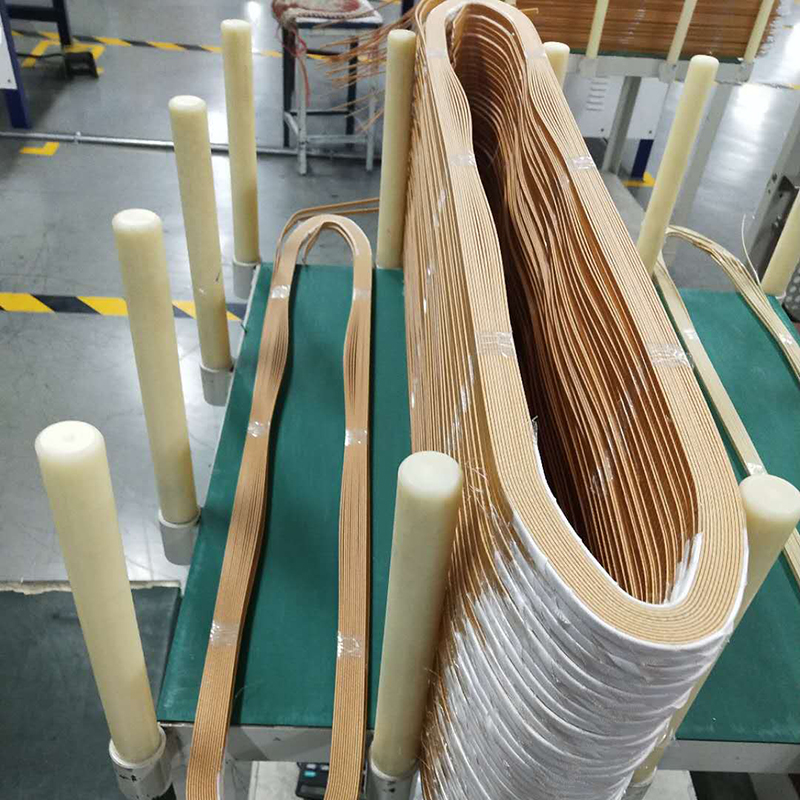

Las bobinadoras de motor de alto voltaje están especialmente diseñadas para enrollar verticalmente conductores planos en bobinas de tamaño súper grande en una configuración en forma de husillo para motores de alto voltaje. Nuestra bobinadora de motores está equipado con varios dispositivos pay-off de conductores, capaces de bobinado de un solo conductor o multiconductores. El bobinado paralelo también es factible.

Características principales
  • Bobinado de tensión constante, forma y tamaño perfectos del terminal de la bobina terminado
  • Los dispositivos pay-off están equipados con freno magnético, detección automática del diámetro de las bobinas conductoras
  • Disponible con función de ajuste de tensión del conductor de cola
  • Incluso si el conductor se corta para la última bobina, la tensión del conductor en espera se mantiene para la siguiente bobina
  • Alta automatización, alimentación automática, bobinado, conteo y corte
  • El control del PLC, el funcionamiento HMI, los parámetros como los giros de bobinado, la velocidad del devanado, la distancia del centro del obturador, la longitud del cable, la tensión del bobinado, entre otros, se pueden preestablecer, guardar y recuperar para el próximo uso
  • Alta precisión, la alimentación del conductor es impulsada por el servomotor
Principales datos técnicos
Item Data
Modelo de la máquina ZWTT-2000 (otros modelos disponibles)

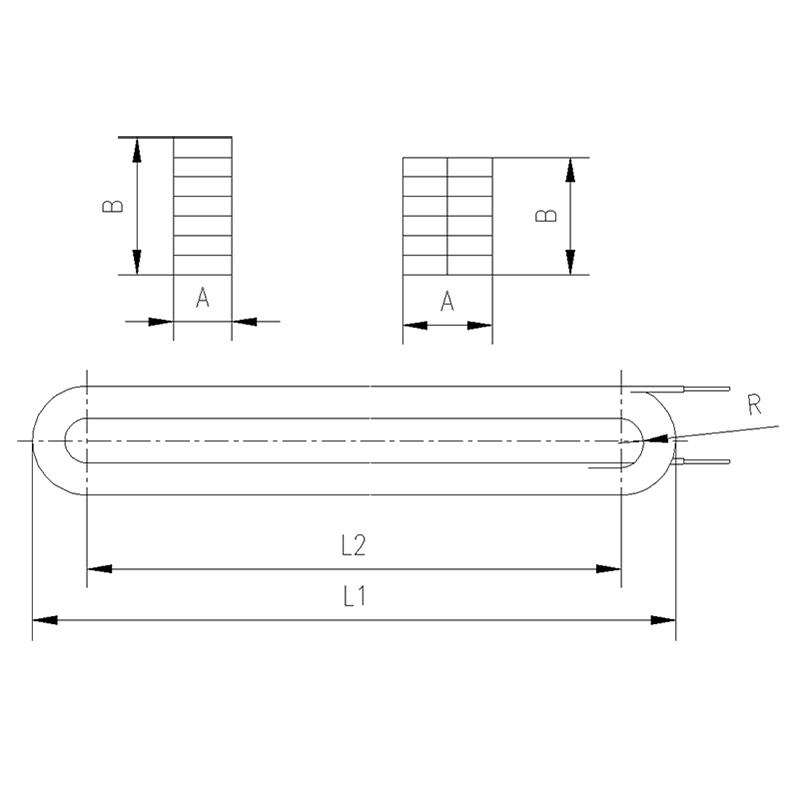

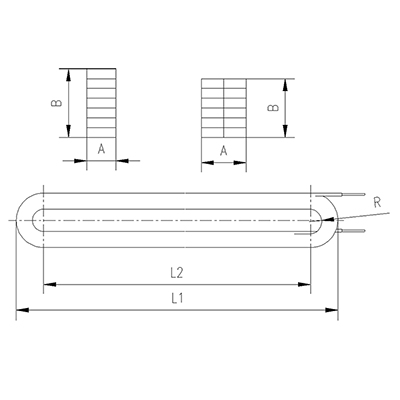

Longitud de bobina aplicable (L1) 450~5000mm
Distancia del centro del obturador aplicable (L2) 400~4900mm
Ancho de sección de bobina aplicable (A) 2~24mm
Altura de sección de bobina aplicable (B) 10~80mm
Ancho de conductor único aplicable 2~10mm
Espesor aplicable de un solo conductor 1~8mm
Rango de longitud de plomo 50~500mm
Diámetro del obturador 10, 15, 20mm (dos sets de cada tamaño)
Dispositivo pay-off de frenado magnético 6 unidades
Número de conductor de bobinado paralelo Max. 2
Velocidad del mandril de bobinado 0~50rpm
Max. carga del mandril de bobinado 1200kg
Giros de bobinado Max. 9999
Altura del centro de trabajo 1150mm
Momento de amortiguación pay-off 10~100N·m (ajustable)
Energía eléctrica total 11kW

Nota: las bobinadoras de tipo horizontal también están disponibles.
