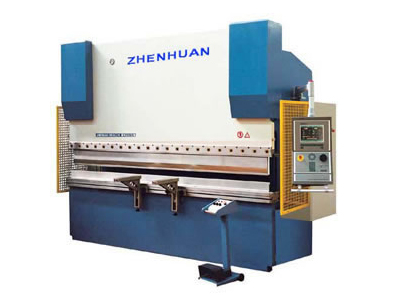

Plegadora hidráulica de chapa WC67Y serie CNC

Descripción de la máquina plegadora hidráulica WC67Y
Esta prensa plegadora hidráulica es una serie normal de control numérico, no un sistema de control de CNC. El ajuste del calibre y cualquier otro detalle son de manera manual.

Rendimiento de la máquina plegadora hidráulica WC67Y
- Por su construcción de acero soldado las vibraciones son menores y cuenta con una alta resistencia y buena rigidez.
- Unidad superior hidráulica con alta estabilidad y fiabilidad. Cuenta con un sistema de apagado mecánico y una barra de torsión de acero para mantener la sincronización y la alta precisión.
- Dispositivo motorizado de auto evaluación permitiendo el ajuste de problemas y detalles, además cuenta con adaptador al volante y pantalla numérica.
- Unidad de deflexión y compensación instalada en la parte superior de la maquina. Manejo manual de la máquina con más de 250ton, longitud 4000mm.
- Límite de protección. Sistema que vigila la seguridad del operador

Máquina plegadora hidráulica de control numérico WC67K

Características de la máquina plegadora hidráulica de control numérico WC67K:
1 Selección principal de la serie WC67Y prensa de frenos.
2 Equipado con un sistema CNC que controla cualquier otro sistema como ESTVN, DELEM o YBELEC.
3 Puede ser equipado con productos de importación como las mas famosas válvulas hidráulicas, bombas de gasolina, tornillos de bola y bandas lineares, reglas ráster, etc.

Parámetros técnicos de la plegadora hidráulica de chapa WC 67K

Código Presión nominal Longitud de la mesa de trabajo Profundidad de la garganta Carrera del apisonador Número de carreras Energía del motor Peso Dimensiones totales (L×A×H)
kN mm mm mm min-1 kW kg mm
40/2200 400 2200 200 100 11 4 2800 2300×1300×1700
40/2500 400 2500 200 100 11 4 3200 2600×1300×1700
63/2500 630 2500 250 100 10 4 4800 2600×1400×2100
63/3200 630 3200 250 100 10 4 5500 3300×1400×2100
80/3200 800 3200 320 100 8 7.5 6100 3300×1450×2150
80/4000 800 4000 320 100 8 7.5 7000 4100×1450×2150
100/3200 1000 3200 320 120 8 7.5 7200 3300×1500×2200
100/4000 1000 4000 320 120 8 7.5 8500 4100×1500×2230
125/3200 1250 3200 320 120 8 7.5 7400 3300×1500×2260
125/4000 1250 4000 320 120 8 7.5 8800 4100×1500×2260
160/3200 1600 3200 400 200 8 11 10600 3300×1700×2400
160/4000 1600 4000 400 200 8 11 12800 4100×1700×2450
160/6000 1600 6000 400 120 7 15 17000 6200×1700×2550
200/3200 2000 3200 400 200 7 15 14000 3400×1800×2700
200/4000 2000 4000 400 200 7 15 17000 4200×1800×2750
200/6000 2000 6000 400 200 7 15 22000 6200×1800×3000
250/6000 2500 6000 400 200 7 18.5 30000 6200×1900×3100
300/6000 3000 6000 400 200 6 22 36000 6200×2000×3200
300/7000 3000 7000 400 200 6 22 40000 7200×2000×3400
400/7000 4000 7000 400 250 5 30 45000 7200×2100×3600
