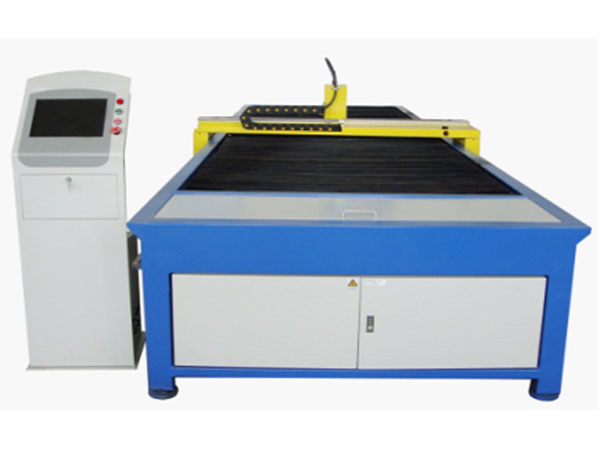

Máquina cortadora de plasma CNC TPC-2015(BS)

Descripción de la máquina cortadora de plasma CNC TPC-2015(BS)
Este tipo de máquinas CNC de corte por plasma son especialmente para fines de manufactura de conductos para climatización. Puesto que utilizamos bolas como cojinetes, estas sirven para un mejor desempeño del motor y que la velocidad de corte sea más alta y precisa, por lo que esta maquina esta diseñada para la manufactura de los codos de conductos, redondas HVAC y otros sistemas cuadrados de conductos.

Configuración principal de la máquina cortadora de plasma CNC TPC-2015(BS)
1 Sistema de control de CNC: Micro Hypertherm EDGE tecnología de EE.UU.
2 Motor: Panasonic (o de otras marcas) provenientes de Japón
3 Desaceleradores: 2 series NEUGUET proveninetes de Alemania
4 Poder del plasma: PowerMAX600 proveniente de Hypertherm, EE.UU.
5 Carril de líneas de alta presición: ABBA de Taiwán
6 Tornillos de bolas proveniente de Taiwán
7 Ajustador de altura del motor de Taiwán
8 Sistema ajustador de altura y Presión-Arc: SENSOR THC de Hypertherm
9 15" LCD de China
10 Software principal FastCAM y FastShape para la expansión de los ductos provienen de Australia

Principal información técnica de la máquina cortadora de plasma CNC TPC-2015(BS)

Ítem Especificaciones
Ancho de la plataforma de trabajo 2000mm
Anchura efectiva de corte 1500mm
Longitud de la plataforma de trabajo 4000mm
Longitud efectiva de corte 3000mm
Energía de la cortadora por plasma Máx. 600, Hypertherm de Estados Unidos
Espesor de corte 0.5-3mm
Velocidad máxima de corte 15m/min
Precisión de posicionamiento ±0.2mm
Precisión de reposicionamiento ±0.1mm
Energía del motor de accionamiento 3kW

Otras máquinas para el procesamiento de este tipo de productos están disponibles, tales como para acciones de soldadura, cizalladura, flexión, movilización, etc.
