Máquina de tanque corrugado

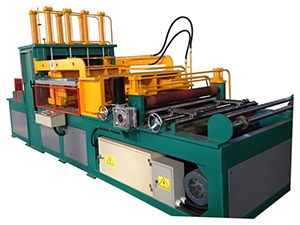

Máquina para fabricar aletas de radiadores corrugadas

Esta máquina puede fabricar de forma automática aletas corrugadas para transformadores.

Construcción de la línea
1. Desenrollador: expansión mecánica, pasivo, capacidad de 6T.
2. Estación hidráulica: presión máxima de 30MPa, flujo máximo de 100L/min., bomba del motor de 7.5kW, componentes hidráulicos principales de Taiwán.
3. Unidad de formación principal: impulso hidráulico, formación automática.
4. Dispositivo de corte: impulsado para cortar aletas formadas.
5. Mesa de trabajo: manual, 3m de largo.
6. Sistema de control PLC: PLC, inversor, pantalla táctil, codificador, de Mitsubishi Japón; los componentes eléctricos son de marca Schneider, de empresa conjunta en China.

Datos técnicos de la Máquina para fabricar aletas de radiadores corrugadas

Ítem Especificaciones
Anchura de la bobina de acero 300-1500mm
Espesor del acero 1-1.5mm
Altura de la aleta 100-400mm
Distancia entre las aletas 45-80mm
Espacio interno de la aleta 4-6mm
Velocidad de formación 3 aletas por minuto
Dimensiones 5500×1600×2200mm

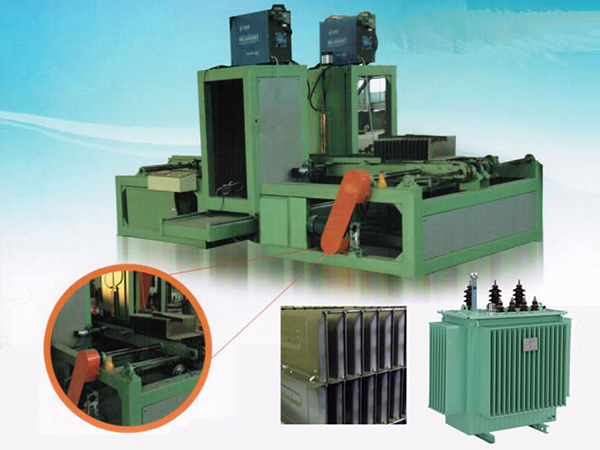

Máquina de soldadura de aletas corrugadas

Esta máquina es especialmente diseñada para la soldadura de aletas de tanques corrugados. También podemos suministrar todo el equipo mecánico relacionado con el transformador.

Datos técnicos de la Máquina de soldadura de aletas corrugadas

Ítem Especificaciones
Tamaño adecuado de la aleta Máx. 1400×1400×500mm
Espesor adecuado de la aleta 1-1.5mm
Espacio interior adecuado de la aleta 4-6mm
Velocidad de soldadura Aleta de 100mm de altura: 3 aletas/min.
Aleta de 200mm de altura: 2 aletas/min. (Depende del espesor de la aleta)
Máquina de soldadura por arco TIG Dos piezas, corriente de soldadura de 30 a 300A
Aire comprimido 0.8MPa
Peso de la máquina Alrededor de 4000kg
Dimensiones Cerca de 3600×2000×2000mm

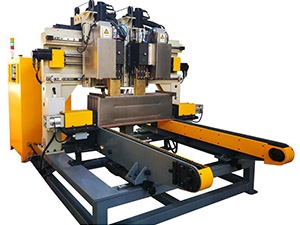

Reforzadora de soldadura para aletas de paneles corrugados de tanques transformadores

Esta es una de nuestras máquinas patentadas, de diseño propio, para el mejor refuerzo de soldadura por puntos en las aletas de paneles corrugados que se forman con la máquina de fabricación de tanques corrugados para transformadores.

Los sopletes de soldadura de dos puntos son accionados por servo motores y control por PLC. La altura, posición y carrera se pueden pre configurar basados en la altura y ancho del panel. El proceso de soldadura es por resistencia, a gran velocidad y con poco ruido. El movimiento del panel es accionado por un motor controlado por inversor, y la carrera se puede configurar teniendo en cuenta el punto de la aleta.

Información técnica

No. Item Detalles
1 Ancho de aleta 300-1300mm (se puede personalizar)
2 Altura de aleta 100-400mm
3 Espesor de acero Max. 1.5 + 1.5mm
4 Potencia de entrada AC 380V, 3fases, 50Hz (Se pueden solicitar especificaciones)
5 Energía de transformador de soldadura 100kVA
6 Intensidad de corriente nominal de soldadura 160A
7 Voltaje secundario sin carga 7.2V
8 Indice de carga constante 50%
9 Fuente neumática 0.4MPa
10 Flujo de agua refrigerante 30L/min, 0.2MPa
11 Potencia total de motor 8kW
12 Dimensiones de la máquina Aprox 4500 x 2400 x 2300mm
13 Peso de la máquina Aprox 3500kg

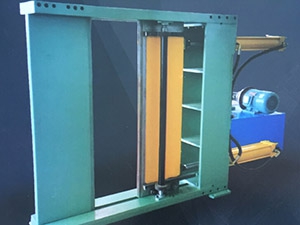

Dobladora de paredes de radiadores para transformador

Esta máquina está especialmente diseñada para doblar las paredes con varias unidades en ángulos de 90 grados.

Información técnica

No. Item Información
1 Espesor de material 1.0-1.6mm
2 Altura de aleta 50-400mm
3 Ancho de aleta 300-1600mm
4 Distancia entre dos unidades Más de 60mm
5 Potencia de bomba hidráulica 2.2kW
6 Motor de bomba SIEMENS de China
7 Componentes eléctricos SCHNEIDER de China

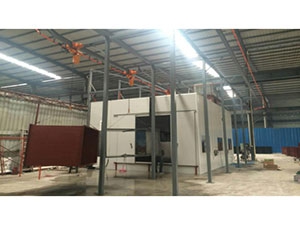

Línea de revestimiento en polvo para tanques corrugados de transformadores

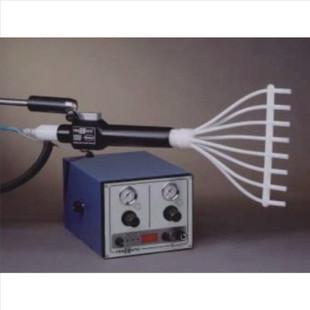

Diseñamos líneas de revestimiento en polvo para tanques corrugados teniendo en cuenta los requisitos del cliente, el grado automático se puede personalizar de acuerdo con el presupuesto del cliente. Utilizando un sistema de pistola pulverizadora especial Nordson, se logra un revestimiento experto del tanque corrugado.
