Máquinas cortadoras de núcleo para transformadores

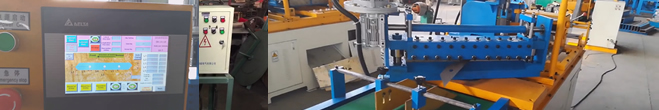

video

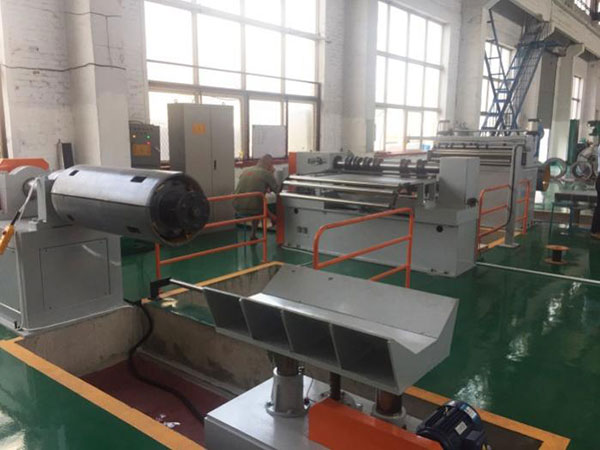

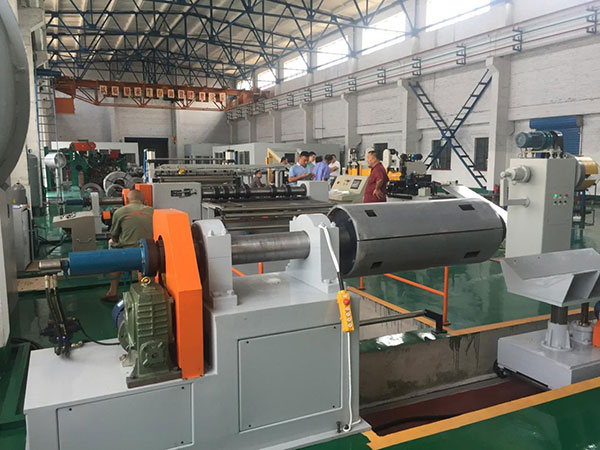

Línea de corte de acero al silicio

Descripción
Esta línea está especialmente fabricada para el corte de grandes bobinas de acero al silicio en forma de tiras para núcleos de acero al silicio, que se utilizan en transformadores, transformadores de corriente y otros aparatos eléctricos.

Componentes
Esta línea está compuesta por un desbobinador de expansión hidráulica, foso de almacenamiento 1 para la máquina cortadora, foso de almacenamiento 2 para dispositivo de guía y tensión, enrollador, carro de descarga, sistema hidráulico, y sistema de control.

Información técnica principal

No. Ítem Especificaciones
1 Modelo BGJ-1000 (BGJ-1250)
2 Espesor de la bobina de acero 0.23-0.6mm
3 Anchura máxima de la bobina 1000mm (1250)mm
4 Peso máximo de la bobina 5T (6T)
5 Diámetro interno de la desbobinadora 460-520mm
6 Diámetro externo de la desbobinadora 1200mm
7 Velocidad de hendido 10-70m/min
8 Altura de la rebaba Menor a 0.02mm
9 Número de piezas hendidas Máx. 20 piezas
10 Anchura mínima de hendido 40mm
11 Material de la cuchilla de hendido Aleación de carburo
12 Tamaño de la cuchilla de hendido 120 /198.45 /18mm
13 Vida útil de la cuchilla Más de 100 km antes del afilado
14 Precisión de anchura de hendido Menos de 0.2mm
15 Diámetro interno del rebobinador 500 mm
16 Peso del rebobinador 5 toneladas (6 ton.)
17 Energía total Alrededor de 29kW
18 Longitud de la máquina 11m (12m)
19 Peso total Cerca de 10 toneladas (14 ton.)

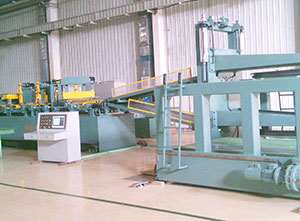

Línea de corte longitudinal de acero de silicio según longitud predeterminada completamente automática

Descripción de la línea de corte longitudinal de acero de silicio según longitud predeterminada completamente automática
Esta línea esta diseñada por nosotros con tecnología similar a la de GEORG Alemania. Combina cortado de bisel y muesca en forma de V. (perforación es opcional)

Composición de la línea
1 Desenrrollador de doble cabeza y expansión mecánica, motor activo, capacidad 5T
2 Alta precisión del dispositivo de alimentación servo asistida, precisión de alimentación ≤0.1mm
3 Maquina neumática de muesca en forma de V de alta precisión manejada por servo motor, tolerancia de alimentación ≤ 0.1mm; ángulo de muesca ≤1°, Material en aleación YG20
4 Maquina cizalla neumática de alta precisión (2 componentes) para cortar ángulos de 45°, cizallar ángulos ≤1°, material de las cuchillas YG20 aleación.
5 Mesa de clasificación de doble capa
6 Mesa de levantar y caer de doble capa, capacidad de 10T
7 Sistema de control PLC

Parámetros principales de la línea de corte longitudinal de acero de silicio según longitud predeterminada completamente automática

Modelo BHX-400 BHX-600 BHX-900
Anchura de la bobina de acero eléctrico 40-440mm 60-640mm 80-920mm
Longitud de corte 250-2500 400-3500 500-5000
Espesor del acero eléctrico thickness 0.23-0.35 0.23-0.35 0.23-0.35
Precisión de corte longitudinal ±0.1mm ±0.1mm ±0.1mm
Altura de la rebaba ≤0.02mm ≤0.02mm ≤0.02mm
Precisión del ángulo de corte ±0.025° ±0.025° ±0.025°
Velocidad de alimentación 0-240m/min 0-240m/min 0-240m/min
Duración de corte ≤230 ms ≤240 ms ≤250 ms
Vida útil de la herramienta de corte y punzonado 1200000 antes del afilado
Carrera máxima de paso por vuelta 40mm 40mm 40mm
Número de pasos por vuelta 1, 2, 3, 4, 5, 6, 7
Método de colección de las tiras Apilamiento automático
Energía eléctrica total 20kW 30kW 35kW
Superficie ocupada (L×A×H) 15m×5m×2m 18m×5.5m×2.5m 22m×6m×2.5m

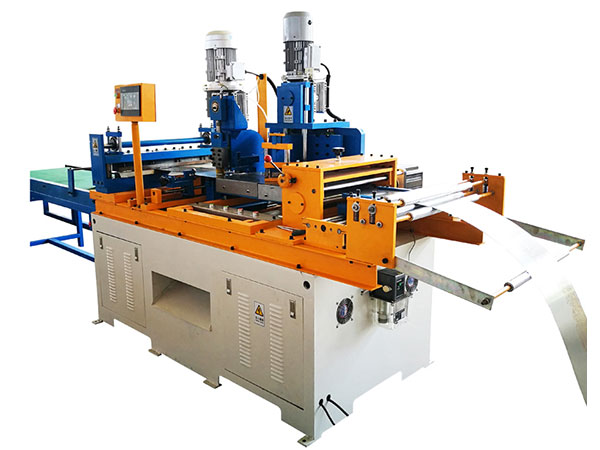

Máquina compacta de corte para núcleo de transformador (de paso automático completo)

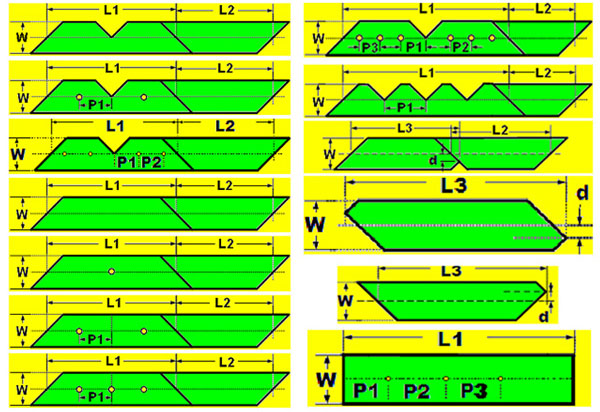

Esta máquina de corte oblicuo está diseñada con una estructura compacta, con funciones de perforado en línea, marcado y corte oscilante. El largo total no supera los 6m. Está compuesta por un servomotor, PLC, HMI. Completamente automática, el ángulo, la posición, la posición de perforado, posición de marca en V, largo de corte e información de carrera se puede pre configurar en el PLC.

La máquina posee una estructura compacta, perforado en línea, marcado, corte oscilante. EL largo de línea no supera los 6m. También posee servomotor, control PLC y operación HMI. El ángulo, posición de perforación, marcado en V, largo de corte y carrera se pueden especificar en los controles PLC que permite una operación completamente automática en corte de laminados para transformadores incluyendo partes centrales.

Parámetros técnicos

No. Item Especificaciones
1 Modelo JN-2003/3003/4003/5003/8003
2 Espesor de acero eléctrico 0.23-0.6mm
3 Ancho de bobina de acero eléctrico 30-200/300/400/500/800mm
4 Largo de corte 1-999999mm
5 Tolerancia de corte en largo ±0.1mm
6 Tolerancia de corte angular ±0.03°
7 Tolerancia de posición de perforado ±0.1mm
8 Talencia de posición de marca ±0.1mm
9 Altura rebaba Menor a 0.02mm
10 Velocidad de alimentación Max. 100m/min
11 Velocidad de producción 30-60 pzas/min
12 Troquel de perforación/marcado Aleación carburo
13 Cuchilla de corte Aleación carburo
14 Vida útil de cuchilla y troquel Mayor a 1.2 millones de rep antes de afilar
15 Max. Carrera 40mm
16 Repeticiones de carrera 1, 2, 3, 4, 5, 6, 7
17 Servomotores Delta, Taiwan

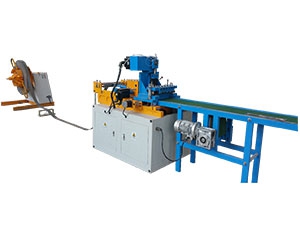

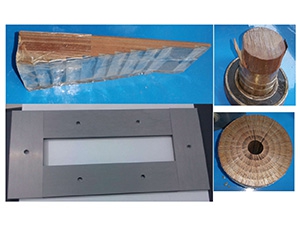

Máquina de corte rectangular de acero de silicio eléctrico de alta velocidad

Esta máquina utiliza servomotores para alimentar, perforar y cortar bobinas de acero eléctrico en laminados rectangulares para transformadores, soldadoras y reactores. Es bien conocida por su gran velocidad y destacada precisión. Cuenta con control PLC y operación HMI, que incluye varios programas de corte de columnas redondas y apilado de láminas especialmente diseñados, como también sectorizado de núcleo de reactor.

Parámetros técnicos

No. Item Información
1 Modelo JN-2002/3002/4002/5002S
2 Espesor de acero 0.23-0.6mm
3 Ancho de bobina de acero 30-200/300/400/500mm
4 Largo de corte 1-999999mm
5 Tolerancia de corte en largo +/-0.02mm
6 Tolerancia de posición de perforación +/-0.02mm
7 Cantidad de perforaciones 0-12
8 Altura de rebaba Menor a 0.02mm
9 Velocidad de alimentación Max. 100m/min
10 Velocidad de corte 80~150 pzas/min
11 Troquel de perforación Aleación de carburo
12 Cuchilla de corte Aleación de carburo
13 Vida util de troquel y cuchilla Más de 1.2 millón de repeticiones antes de afilar
14 Servomotores Delta, Taiwan

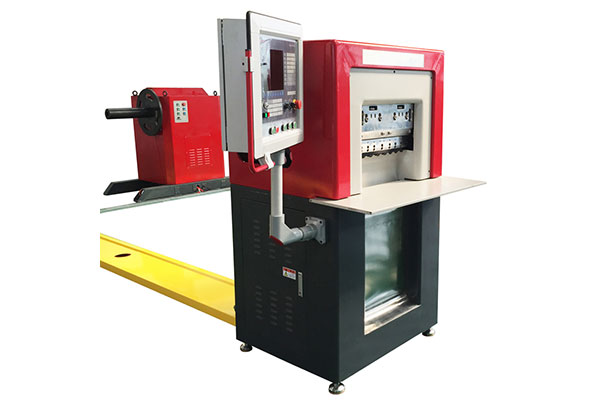

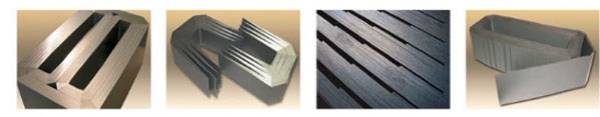

Cortadora de núcleo distribuido con gap

Esta máquina de fabricación propia está diseñada para cortes de núcleo distribuido con gap de transformadores de fase única o trifásicos y transformador de medida a 500kVA ~ 5000kVA.Utiliza un software flexible similar a Unicore UCM para diferentes núcleos enrollados con gap:

Parámetros técnicos

No. Item Información
1 Modelo JN-2002/3002/4002/5002S
2 Espesor de acero 0.23-0.6mm
3 Ancho de bobina de acero 30-200/300/400/500mm
4 Largo de corte 1-999999mm
5 Tolerancia de corte en largo +/-0.02mm
6 Tolerancia de posición de perforación +/-0.02mm
7 Cantidad de perforaciones 0-12
8 Altura de rebaba Menor a 0.02mm
9 Velocidad de alimentación Max. 100m/min
10 Velocidad de corte 80~150 pzas/min
11 Troquel de perforación Aleación de carburo
12 Cuchilla de corte Aleación de carburo
13 Vida útil de cuchilla y troquel Mayor a 1.2 millones de veces antes de afilar
14 Servomotores Delta, Taiwan
