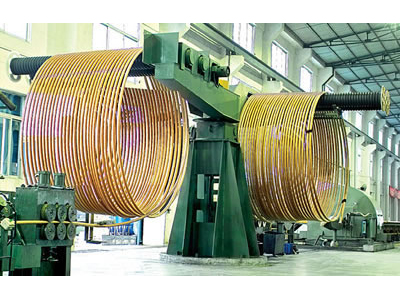

Perfiladora de tubos en cobre

La perfiladora de tubos en cobre puede ser configurada de acuerdo con los requerimientos de diámetro y acabado del producto terminado (tubos de cobre). En términos generales esta línea consta de: horno de fusión y colada, perfiladora de tubos, máquina de estirado de doble serie (o máquina de estirado de triple serie), máquina de estirado tipo vertical, y equipos auxiliares.

Especificacionestécnicas

Ítems Datos Observaciones
Horno de fusión y vaciador Para tochos
Máxima capacidad de fusión 5000kg
Potencia nominal de fusión por inducción 190kW x 2
Tasa de fusión 1500kg/h
Capacidad del horno para conservación de temperatura 2000kg
Potencia del horno para conservación de temperatura 125kW
Tasa de fusión del horno de mantenimiento de temperatura 500kg/h
Velocidad del tocho (principal) 0~25cm/min
Numero de tochos 3
Perfiladora de tubos Para tubos de cobre perfilados
Tamaño del tocho Φ80~90×20~ 25mm Diámetro exterior * espesor de la pared
Pesó máximo del carrete de tochos 1000kg
Tamaño del tubo perfilado Φ50x2.5mm, Φ47x2.3mm, Φ25x2.3mm
Diámetro del rodillo Φ270mm
Potencia del motor principal de accionamiento 220kW x 2 CD
Potencia del motor de accionamiento auxiliar 220kW CD
Velocidad de laminación 13~17m/min
Velocidad de alimentación de tochos 0.7~1.2m/min
Tolerancia en el diámetro del tubo ±0.50mm
Tolerancia en el espesor de pared del tubo ±0.20mm
Flujo de gas nitrógeno 800~1000L/min Presión 0.3MPa
Consumo de gas nitrógeno 300~400L/min Pureza 99.99%
Potencia total 720kW
Producción por turno No menos de 42t
Consumo eléctrico Menos de 260kW·h/t
Máquina de estirado, doble serie Para estiramiento de tubos
Fuerza de estirado Estirador No.1 15T
Estirador No.2 10T
Velocidad de estirado Estirador No.1 0~65m/min Continua y ajustable
Estirador No.2 0~85m/min Continua y ajustable
Diámetro del tubo de entrada Estirador No.1 Máx. 50mm
Estirador No.2 Máx. 40mm
Diámetro del tubo de entrada Estirador No.1 Máx. 40mm
Estirador No.2 Máx. 30mm
Potencia del motor Estirador No.1 200kW, DC
Estirador No.2 185kW, DC
Máquina de estirado, tipo vertical Para estiramiento de tubos
Fuerza máxima de estiramiento 8000kg
Velocidad de estirado 0~1000m/min
Tamaño del tubo en blanco Φ48 x 2.4mm
Tamaño mínimo del tubo estirado Φ6 x 0.3mm
Potencia total Alrededor de 451kW
