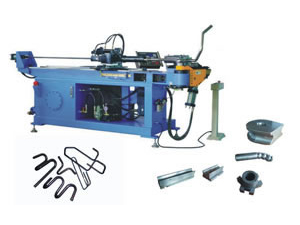

Máquina curvadora de tubos CNC

Comentarios

Características principales de la Máquina curvadora de tubos CNC
1. Control numérico de tres ejes, sujeción hidráulica.
2. Conducción por engranajes y barra, cada eje está equipado con un reductor planetario de alta precisión.
3. Control CNC, operación por pantalla táctil de 12.1", simple y fácil

Parámetros técnicos de las máquinas curvadoras de tubos CNC

Item JXWGJ-22 JXWGJ-40
Máx. ángulo de curvado 190º 190º
Máx. radio de curvado 100mm 150mm
Máx. longitud del tubo 2000mm 3000mm
Máx. espesor de pared del tubo 1.6mm 2mm
Máx. diámetro del tubo Ф22mm Ф40mm
Productividad (segundo/curva) 2s 4-5s
Velocidad del eje Eje de alimentación 800mm/s 600mm/s
Eje de rotación 180º/s 90º/s
Eje de curvado 180º/s 180º/s
Precisión del eje Eje de alimentación ±0.2mm ±0.5mm
Eje de rotación ±0.2º ±0.2º
Eje de curvado ±0.5º ±0.5º
Potencia del eje Eje de alimentación 0.75kW 1.5kW
Eje de rotación 0.4kW 0.75kW
Eje de curvado 1.5kW 3.0kW
Fuente de aire 0.4-0.7MPa -
Presión hidráulica -(or 3.0-5.0MPa*) 5.0-8.0MPa
Fuente de alimentación AC380V, 50Hz (o personalizado)
Dimensión(L×An×Al) 2000×700×1500mm 3200×800×1500mm
Peso 800kg 1800kg

Nota: el producto de la serie JXWGJ-22 puede accionarse a través de un sistema hidráulico o neumático; mientras que el modelo JXWGJ-40, únicamente por medio del sistema hidráulico.

Díganos cuál es el diámetro máximo de su tubo, grosor de pared, forma, etc. y le ofreceremos la máquina exacta.
