Máquina de fundición a presión

áquina de fundición a presión

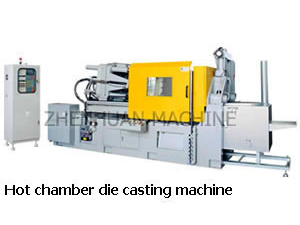

1. Máquina de fundición a presión con cámara caliente

Existen dos tipos: máquina de fundición a presión con cámara caliente y máquina de fundición a presión con cámara fría.Máquina de fundición a presión con cámara caliente Máquina de fundición a presión con cámara fría

Características principales de la máquina de fundición a presión con cámara caliente
- Boquilla, cuello de cisne y recipiente de fundición son especialmente duraderos ya que están hechos de acero o hierro para trabajo en caliente
- La boquilla y el cuello de cisne son calentados por un calentador eléctrico, seguro y duradero. Estos mantienen la temperatura constante y evita la interferencia de la boquilla lo que resultaría en productos defectuosos
- Sistema de lubricación central automático, se ajustan directamente los giros de la palanca de lubricación
- Usa piezas hidráulicas importadas de fabricantes famosos en todo el mundo
- Sistema de control proporcional doble especial; usa dos juegos de válvulas de proporción de flujo/presión separadamente, así hace que la velocidad de cada acción y la presión sean ajustabas libremente
- Quemador de aceite electrónico de Japón. El ajuste del fuego es estable y altamente seguro
- Refrigerador de aceite por agua con una alta eficiencia de refrigeración para mantener una cirta temperatura y viscosidad del aceite.

Información técnica principal de la máquina de fundición a presión con cámara caliente:
Item Unidad ZL-50/60 ZL-90 ZL-130 ZL-200 ZL-280 ZL-400
Fuerza de cierre KN 600 900 1300 2000 2800 4000
Recorrido del troquel mm 225 268 310 400 500 550
Grosor del troquel (Min-Max) KN 50 60 70 110 130 180
Recorrido de eyección (Max) mm 65 65 75 100 128 120
Grosor del troquel (Max) Mm 120-325 140-350 170-460 250-560 220-650 300-750
Diámetro de la barra T Mm 50 60 75 90 100 130
Espacio entre las barras
(W×H)
Mm 309x309 360 x360 410 x410 510 x510 560 x560 620 x620
Posición de disparo Mm 0,-50 0,-50 0,-80 0,-100 0,-100 0,-125
Recorrido del émbolo Mm 130 130 150 175 180 230
Recorrido transversal Mm 200 210 210 210 210 340
Fuerza de inyección (Max) KN 65 65 90 130 158 182
Diámetro del émbolo Mm 45 50 50 55 55 60 65 70 70 75 80 90
Peso de disparo máx. (Zn) Kg 0.9 1.0 1.2 1.4 1.8 1.95 2.85 3.32 3.1 3.8 5.5 7.0
Presión hidráulica MPa 13.0 13.0 14.0 14.5 14.5 14.5
Potencia del motor KW 7.5 11 15 18.5 22 22
Capacidad del crisol (Zn) Kg 320 360 360 550 550 1345
Capacidad del acumulador L 16 20 25 30 30 40
Horno Combustible Kg/h 4.8 4.8 4.8 6.3 6.3 11.2
Consumo Horno eléctrico KW 30 30 30 30 40 40
Capacidad del tanque de aceite L 210 220 250 400 450 800
Peso de la máquina Kg 3100 4200 5000 7600 10500 17400
Nota: Se pueden cumplir requisitos especiales

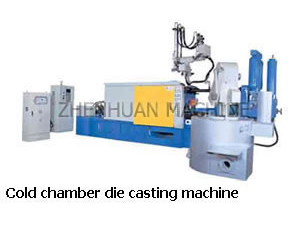

Máquina de fundición a presión con cámara fría
Características principales de la máquina de fundición a presión con cámara fría
- Adopta un dispositivo de elevación hidráulica de barra de triple tensión o soporte tipo C, satisfaciendo los requisitos de los moldes.
- El sistema de inyección adopta un pistón de velocidad doble y acumulador de carga de presión separados, así puede suministrar una velocidad de inyección doble y aumentar la presión.
- El sistema de inyección está equipado con una válvula lógica de diámetro amplio y una válvula de control de flujo precisa, mejorando la reacción de inyección y disminuyendo la vibración de presión de aceite. El sistema también proporciona un ajuste de inyección de 4 etapas preciso.
- Tiene un alto rendimiento, bomba de enlace doble, ahorra el consumo de energía y mejora la productividad.
- Adopta un sistema de lubricación centralizado automático. La frecuencia de lubricación puede ser predeterminada directamente para mejorar la duración de la máquina.
- Adopta un sistema de engranaje de motor de impulso para cambiar los moldes, operación simple, programa de ajuste de moldes automático inteligente, cálculo preciso de la ubicación de los moldes.
- El eyector hidráulico es conveniente para el control. La velocidad de eyección es ajustable.
- El sistema hidráulico adopta un control de proporción doble para un ajuste conveniente de presión y velocidad de cada pieza.
- Adopta un control preciso de PLC, con 100 unidades de almacenamiento, diagnóstico y alarma automáticos; la posición fija del molde es controlada por un medidor eléctrico de alta precisión, la exactitud del control de posición puede ser de 0.1mm.

Información técnica principal de la máquina de fundición a presión con cámara fría
Código Unidad ZLC-160 ZLC-300 ZLC-500 ZLC-630 ZLC-1000 ZLC-1600
Fuerza de sujeción KN 1600 3000 5000 6300 10000 16000
Recorrido del troquel mm 380 400 500 650 880 1200
Grosor del troquel mm 210-560 250-650 350-848 350*850 450-1150 500-1400
Tamaño del cilindro (HXV) mm 675*680 900*915 1165*1170 1240*1240 1620*1620 2010*1960
Espacio entre las barras T mm 465*465 560*560 760*760 775*775 1030*1030 1180*1180
Diámetro de la barra T mm 80 110 140 160 200 250
Fuerza de inyección de intensificación KN 250 380 450 616 870 1290
Fuerza de inyección KN 110 110 190 200 310 445
Recorrido de inyección mm 340 465 580 600 820 940
Diámetro del émbolo mm 50,60,65 50,60,70 70,80,90 70,80,90 90,100,110,120 110-150
Peso de disparo Kg 1.3,1.8,2.1 1.3,2.5,2.7 4.2,5.5,6.9 4.2,5.8,7.3 9.5,11.7,14.2,17 17-32
Presión de fundición Kgf/cm2 1290,890,760 1530,1060,780 1588,1215,960 1588,1210,960 770-1380 730-1370
Área de fundición Cm2 120,170,200 185,265,360 385,500,640 390,515,650 730-1305 1165-2190
Área de fundición máx. 40MPa Cm2 405 700 1510 1585 2500 4000
Posición de disparo de inyección mm 0-70-140 0-80-160 0-175 0-250 0-300 0-175-350
Penetración del émbolo mm 135 160 250 250 320 370
Fueza del eyector KN 112 140 265 315 500 580
Recorrido de eyección mm 85 100 130 150 210 2550
Presión de trabajo hidráulica Kgf/cm2 140 140 140 140 160 140
Motor de impulso HP/KW 20/15 25/18.5 40/30 50/37 60/45 2*(60/45)
Tanque de aceite L 410 620 900 1050 1400 2600
Peso de la máquina Kg 5800 12500 23000 27500 65500 100000
Nota: Se pueden cumplir requisitos especiales.
