Línea de producción de postes de luz

Línea de producción de postes de luz

Visión general
Esta línea de producción es apropiada para la fabricación de postes de luz, postes de señales, torres de tubería eléctrica y de telecomunicaciones, etc.

Composición de la línea de producción de postes de luz
- Línea de desenrollado, nivelación y corte
- Línea de corte biselado
- Prensa hidráulica de doble vinculo
- Línea de costura y soldadura automática
- Línea de soldadura de arco sumergido semiautomática
- Máquina de costura mecánica
- Maquina enderezadora de postes de luz
- Maquina plegadora de tubos de acero
- Línea de pintura estática

1. Línea de desenrollado, nivelación y corte ZDW43J-6*1800
Esta línea es para el desenrollado, la nivelación y el corte de rollos de acero.
No. Ítem Dato
1 Calibre del material 2~6mm
2 Máx. ancho del material 1800mm
3 Material Q235-A σb≤450MPa
4 Peso del rollo de acero. ≤16000kg
5 Diámetro exterior del rollo de acero ø800~ø1400mm
6 Velocidad de desenrollado 80mm/s
7 Motor Tipo Y200L1-6
Potencia 22kW
Velocidad 1460r/min.
8 Precisión de nivelación ≥3mm/m²
9 Peso total 16000kg
2. Línea de corte biselado ZQ11-6x2400x14000
Esta máquina es apropiada para el corte de placas de acero trapezoidal sin alineación, con alta eficiencia y buena precisión.
No. Ítem Data Unid
1 Longitud de corte 14000 mm
2 Máx. Calibre de corte 6 mm
3 Máx. ancho de corte 2400 mm
4 Velocidad del instrumento de marcha 25 m/min
5 Motor de la rueda cortadora 2*2.2 kW
6 Motor del instrumento conductor 4 kW
7 Motor de la bomba de aceite 7.5 kW
8 Motor de la carga material 3 kW
9 bomba de aceite 25 ml/r
10 Bomba de engranajes 25 ml/r
11 Máx. presión del sistema 20 MPa
12 Dimensión Largo 33000 mm
Ancho 3800 mm
alto 1600 mm
13 Peso total 24000 kg
3. Prensa hidráulica de doble vínculo 2-WE67Y-300/7000
Esta maquina comprende dos prensas hidráulicas 300T, unidas la una a la otra y con trabajo sincronizado.
No. Ítem Dato Unid
1 Presión Nominal 2*3000 kN
2 Longitud de la mesa de trabajo 2*7000 mm
3 Máx. recorrido del bloque 250 mm
4 Máx. altura del choque 770 mm
5 Profundidad de garganta 650 mm
6 Potencia del motor principal 2*22 Kw
7 Dimensión Largo 14000(doble) mm
Ancho 2380 mm
Alto 5100 mm
8 Peso total 2* 45000 kg

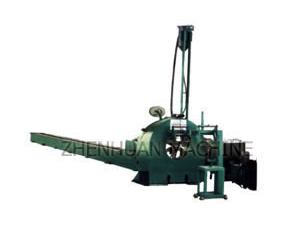

4. Línea de costura y soldadura automática ZHM320-14000
Esta línea está compuesta por una punta principal de soldadura, dispositivo de halar y mesa de carga. Las abrazaderas del carro sujetan el lado grande del poste y lo conducen a moverse equitativamente desde extremo pequeño hacia extremo grande. Hay ruedas guía en la unidad principal, junta el poste de manera automática, y la maquina soldadora solda la junta simultáneamente. La maquina de soldadura es de soldadura automática "de arco sumergida" (submerged-arc welding). El agente soldador es reciclado automáticamente. La junta soldada es simétrica, constante y de buena apariencia.

No. Ítem Data Unit
1 Largo de la junta ≤14000 mm
2 Máx. calibre 5 mm
3 Dimensión de la cabeza principal(Largo Ancho Alto) 1500*1345*480 mm
4 Dimensión de la mesa de trabajo (Largo Ancho Alto) 13500*400*480 mm
5 Máx. Diámetro de la junta φ320 mm
6 Min. Diámetro de la junta φ60 mm
7 Motor para el instrumento de marchar 3 kW
8 Motor para la bomba de aceite 3 kW
9 Motor para el instrumento de reciclaje 2.2 kW
10 Bomba de engranajes 25 ml/r
11 Máx. Presión hidráulica 20 MPa
12 Presión del sistema hidráulico ≤5 MPa
13 Dimensión Largo 33000 mm
Ancho 1600 mm
Alto 1650 mm
14 Peso total 6000 kg
5. Línea de soldadura de arco sumergido semiautomática MZ630SS-700x14000
No. Ítem Data Unid Notas
1 Longitud de soldadura 14 m Posiblemente mas
2 Calibre de la soldadura 3~12 mm
3 Diámetro de la soldadura Ø50~Ø700 mm
4 Diámetro de la soldadura 630 A
5 Velocidad de la soldadura 1~3 m/min
6 Dimensión Largo 14000 mm
Ancho 1200 mm
Alto 1500 mm
7 Peso total 2300 kg
Nota: Diametro y calibre pueden ser especialmente pedidos
6. Máquina de costura mecánica HF320*6
Esta maquina es especial para juntas en postes de lámparas. En total, hay 14 juegos de ruedas-tornillo sinfín conduciendo los moldes.
No. Ítem Data Unidad notas
1 Longitud de junta 14 m
2 Diámetro de junta Ø320 mm
3 Calibre de junta 6 mm
4 Motor Tipo Y90S-4
Potencia 14*1.5 kW
Velocidad 1460 rpm
5 Dimensión Largo 14000 mm
Ancho 1600 mm
Alto 650 mm
6 Peso Total 6800 kg
Nota: Diametro y grosor pueden ser especialmente pedidos
7. Maquina enderezadora de postes de luz de acero
Estructura simple y confiable. Pone manualmente los postes de acero en el molde de formado y empuja la base para enderezarlos. La medición lineal se realiza a ojo.
No. Ítem Dato Unidad notas
1 Longitud de enderezado ilimitada
2 Máx. diámetro φ600 mm
3 Máx. calibre 10 mm
4 Motor Tipo Y160M-6 mm
Potencia 11 Kw
Velocidad 1460 rpm
5 Dimensión Largo 4000
Ancho 1280
alto 2100
6 Peso total 2800 kg

8. Maquina plegadora de tubos de acero WG90*4
Compuesta por una placa principal y molde de arqueado especial para tuberías cónicas.
No. Ítem Dato Unidad notas
1 Diámetro de  doblado/arqueado φ90  mm
2 Radio de  de  doblado/arqueado R500,R700 mm Dos moldes
3 Máx. calibre de  doblado/arqueado   4 mm
4 Motor tipo Y132S-6 mm
potencia 3 Kw
velocidad 960 rpm
5 Dimensión largo 3000 mm
ancho 2300 mm
alto 620 mm
6 peso 1800  kg

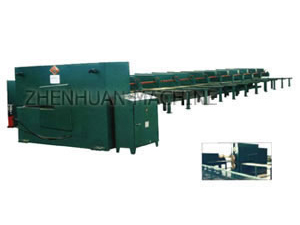

9. Línea de pintura estática ZJP-14000
No. Ítem Datos Unidad nota
1 Longitud de pintura 14 m
2 Máx. diámetro del poste φ600 mm
3 Máx. peso del poste 500 kg
4 Potencia consumida Tipo calentamiento eléctrico 180 Kw/h

Tipo combustible

22 Kw/h
Tipo carbón 20 Kw/h
5 Horno de solidificación del polvo largo 17.500 mm
ancho 2100 mm
alto 3200 mm Posición Máx.
6 Cabina de pintura Largo 4800 mm
Ancho 1300 mm
Alto 2400 mm
7 Peso total 100000 kg
