Inicio Otras máquinas Línea de soldadura de viga H

Línea de soldadura de viga H

Composición de la línea de soldadura de viga H
Esta línea de soldadura por haz de H comprende una máquina cortadora por flama controlada CNC, máquina de ensamblaje automático de viga H, máquina soldadora de pórtico de viga H, máquina rectificadora de bridas y máquina granalladora.

1. Máquina cortadora por flama de perfiles CNC GS-4000 Línea de soldadura de viga H
Datos técnicos principales
Ítem Especificaciones
Espacio entre los rieles 4000mm (o según lo requerido)
Longitud de los rieles 15000mm (o según lo requerido)
Anchura de corte 80-3200mm (tiras rectas)
≤2800 (corte CNC)
Longitud efectiva de corte (longitud de la lámina entera) 12000mm
Velocidad de corte 50-1000mm/min., ajustable
Velocidad máxima de contorneado 3000mm/min
Espesor de oxicorte 6-100 mm
Espesor del corte por plasma Con base a las necesidades del cliente
Oxicorte recto 9 piezas (o según lo requerido)
Máquina de oxicorte CNC 2 piezas (elevación y descenso eléctrico, auto encendido)
Gas aplicable Oxígeno, etileno o propano
Energía total del motor 2kW

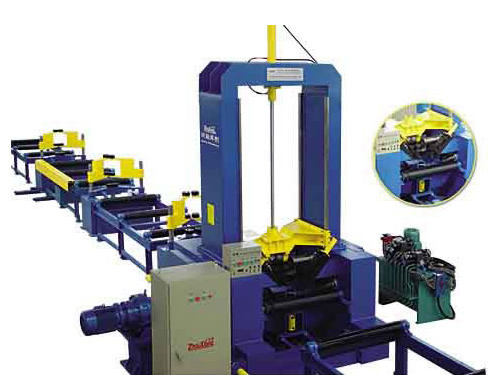

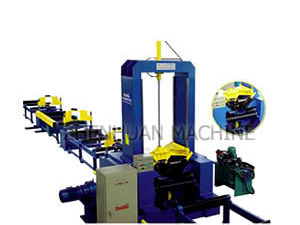

2. Máquina de ensamblaje automático de viga H HG-1500Ⅰ
Datos técnico principales
Ítem Especificaciones
Función de la máquina Auto de sujeción y soldadura por puntos, vuelco manual
Anchura del alma de nervadura del perfil H 200-1500mm
Espesor del alma de nervadura del perfil H 6-32mm
Anchura de la plancha de ala del perfil H 150-600mm
Espesor de la plancha de ala del perfil H 6-40mm
Longitud del perfil H 2000-15000mm
Velocidad de producción 500-1200mm/min
Longitud del soporte del rodillo Total 28000mm
Motor de accionamiento 7kW, inversor de control (excluyendo dos soldadoras)

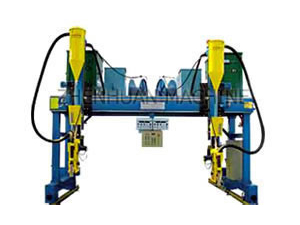

3. Máquina soldadora de pórtico de viga H MZG1000×2
Datos técnico principales
Ítem Descripción
Método de soldadura Soldadura por arco sumergido
Energía de soldadura 63kVA×2
Anchura deseable del perfil H 200-800mm
Altura deseable del perfil H 200-1500mm
Longitud deseable del perfil H Máx. 15000mm
Espacio entre los dos rieles 4000mm
Diámetro adecuado de la varilla de soldar 3.2-5mm
Máquina de reciclado de agente de soldadura 50kg×2
Método de accionamiento Accionamiento en dos lados
Energía total 8.2kW

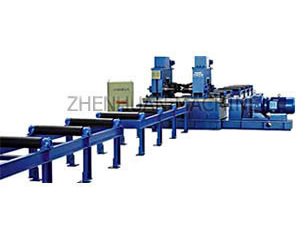

4. Máquina rectificadora de bridas HYJ-40H
Datos técnico principales
Ítem Especificaciones
Anchura adecuada de la plancha de ala del perfil H 200-800mm
Espesor adecuado de la plancha de ala del perfil H 6-40mm
Altura mínima del alma de nervadura 200mm**
Velocidad de rectificación Alrededor de 16000mm/min
Energía total del motor 24.2kW

Nota: para el alma de nervadura con una altura de 200-350mm y la plancha de ala con un espesor de menos de 16mm se deben usar los rodillos de rectificación auxiliares.

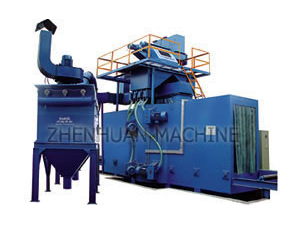

5. Máquina granalladora automática de viga H HP8016-8H
Datos técnicos principales
Ítem Especificaciones
Tamaño de la pieza de trabajo Tamaño de la sección (ancho x height) 800×1600 mm.
Largo) 16000mm
Velocidad 0.4~2.5m/min.
Granallado Tipo Q034
Cantidad 8
Cantidad de granallado 8×230 kg./min.
Potencia 8×11 kW
Maquina de levantar Capacidad 120t/h
 Potencia 7.5kw
Banda transportadora Longitudinal Capacidad 120t/h
  Potencia 5kw
Banda transportadora transversal Capacidad 120t/h
Potencia 4kw
Separador Capacidad 120t/h
Sistema de limpieza Potencia 11kw
 Volumen de Viento 4237m3/h
Entra-sale mesa de rodillos Capacidad de carga 1000kg/m
   potencia de motor 2×2.2kw
  Velocidad de transportación 0.4~4m/min
Longitud 13000mm
Primer Cantidad de carga de píldoras 5000kg
Sistema de limpieza de polvo Volumen de viento 16000m3/h
Potencia 15kw
Potencia total Alrededor de 140kw
