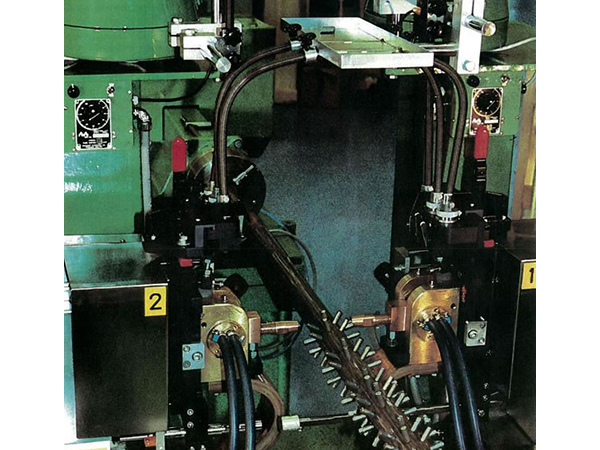

Soldadora de pines para tubos aletados

Esta máquina emplea el sistema de control Siemens SINUMERIK802 para una operación simple y fácil. El equipo de soldadura permite soldar pines a los tubos que se emplean en las calderas. Este equipo de soldadura es altamente automatizado y es capaz de hacer la alimentación de pines (2 cabezales), la soldadura, la indexación, la alimentación de tubo de base, etc. El espacio y el ángulo entre los pines se puede ajustar con libertad.

Parámetros técnicos de la soldadora de tubo aletado con pines

Ítem Especificaciones
Longitud máxima del tubo aletado 10m
Diámetro del tubo base Φ50-219mm
Diámetro del pin Φ8-16mm
Longitud del pin 20-50mm
Espacio mínimo entre los pines (en 360°) 25mm
Precisión de indexación 0.01°
Precisión de alimentación del tubo 0.1mm
Alimentación de energía 380V, 50Hz/60Hz
Transformador de soldadura 100KVA×2
Recorrido de los electrodos de soldadura 200mm
Presión de los electrodos de soldadura 250 kgf
Suministro de aire 0.4-0.6MPa
Consumo de aire comprimido 0.5m3/min
Flujo de agua de refrigeración 120L/min
Presión del agua de refrigeración 0.15-0.3MPa

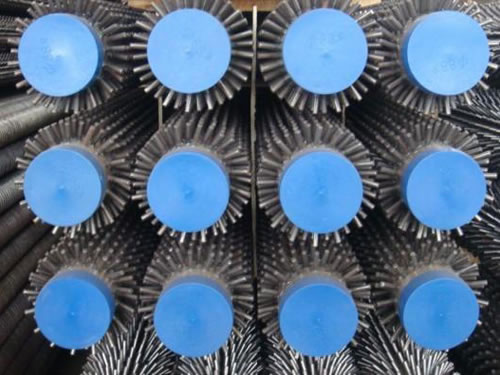

Imagen de tubos aletados con pines
