Máquina soldadora de rejillas de acero DM-600

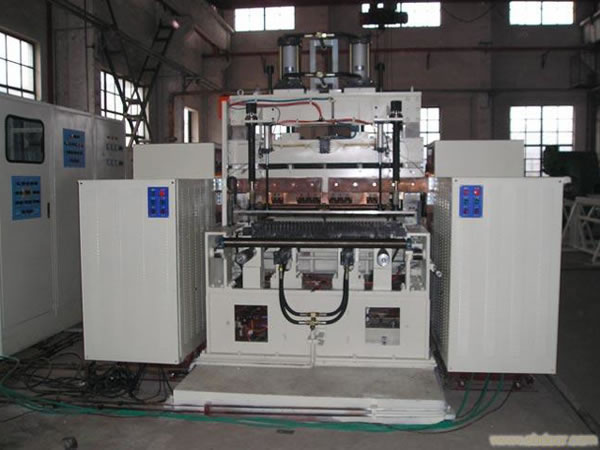

Descripción de la máquina soldadora de rejillas de acero
La maquina de soldadura para rejillas en acero DM-600 incluye una maquina de soldar tipo pórtico, dispositivo de alimentación de acero plano de doble capa, dispositivo de caída automática de barra transversal, dispositivo de tracción de rejilla de acero, sistema hidráulico y neumático, sistema refrigerante, sistema de control eléctrico, etc.

Materia prima de la rejilla de acero

Ítem Especificaciones
Material aplicable Acero laminado en caliente o acero laminado en frío
Anchura de la barra de soporte 25-75mm
Espesor de la barra de soporte 2.5-7mm
Cruceta Redonda Diámetro de 4mm, 5mm, 6mm, 8mm
Barra cuadrada 4×4mm, 5×5mm, 6×6mm, 8×8mm

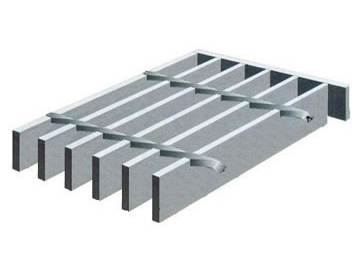

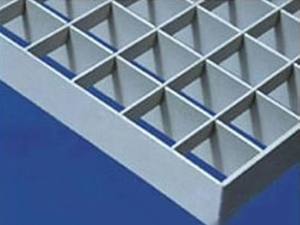

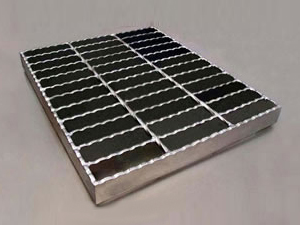

Especificaciones de la rejilla de acero acabada

Ítem Especificaciones
Tamaño de las rejillas de acero acabadas 1000×6000mm (W×L)
Espacio entre las barras planas de apoyo 30, 40, 50, 60mm, ajustable
Espacio entre las barras cruzadas 38-160mm, ajustable
Tolerancia de anchura Menor que ±3mm
No perpendicularidad de la barra de soporte Menor al 10% de la anchura de la barra
Posición de desviación de la barra transversal La barra transversal sobresale por fuera de la barra de soporte en menos de 1mm; ambos extremos de la barra transversal sobresalen por fuera de la rejilla en no más de 2mm.
Deflexión del extremo de la barra transversal al centro de la rejilla Inferior a 3mm
Deflexión de espacios entre cualquiera de las barras transversales dentro de una longitud de 1500 mm Menor a ±5mm
Deflexión en diagonal Menor a ±5mm dentro de una longitud de 1000mm

Parámetros técnicosde la soldadora de rejillas de ac

Ítem Especificaciones
Alimentación de energía Trifásico, 380V, 50/60Hz
Energía nominal para soldadura 6×100kVA
Transformador 630kVA
Corriente nominal AC 600A
Corriente de operación mínima AC 280A
Carga nominal de carga 50%
Presión máxima 25kN
Carrera máxima de prensado de la barra transversal 50mm, ajustable
Peso de la máquina Alrededor de 4.5 toneladas
Refrigeración por agua 0.2MPa
