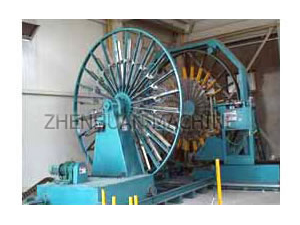

Máquina soldadora de armazón para tubos de hormigón

Esta maquina de soldadura de jaula es especial para soldar el marco de la caja de refuerzo usado en tuberías de drenaje de concreto.

Parámetros principales de la maquina soldadora automática de jaula
1. El diámetro varia en línea automáticamente, controlado por PLC
2. El marco de la caula soldada puede ser de junta plana, machihembrado y de junta de campana para tubería en concreto.
3. En parada completa, el diámetro puede ser modificado automáticamente e intercambiado muy rápido.
4. Sincronizador diseñado especialmente para asegurar el marco formado no se tuerza.
5. Alarma automática por fallas.
6. PLC Importado, inversor, codificador, y pantalla táctil.

Ítem Especificaciones
Longitud máxima del armazón 2500mm (o personalizado)
Diámetro del armazón 300-1200mm/800-2400mm/2000-3000mm
Diámetro de la varilla longitudinal 5-8mm
Diámetro de la varilla corrugada 3.5-6mm
Número de varillas longitudinales Máx. 24 piezas
Inclinación de la espiral 20-150mm
Grado de inclinación de la conexión 10-25 grados
Velocidad de rotación 0-10 rpm
Energía del transformador de soldadura 100kVA/200kVA /200kVA

Nota: Maquinas con menores configuraciones están también disponibles.

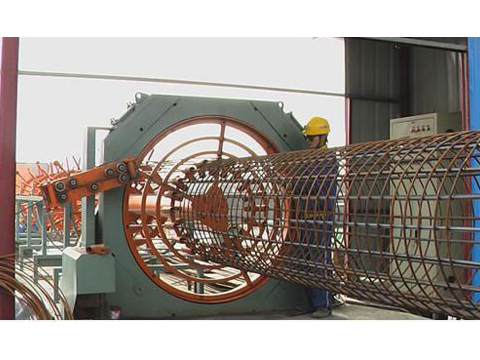

Maquina soldadora en rollo de armazón DC

Parámetros principales de la maquina soldadora en rollo de armazón DC
1. Su suministro de corriente continua asegura la velocidad del soldado, prolongando la vida de los electrodos de soldadura, ahorra consumo de energía hasta 30%
2. PLC, inversor y pantalla táctil importados
3. La longitud en ambos bordes de la caja y intervalo del refuerzo del aro puede ser se-establecido en la pantalla táctil.
4. La velocidad de tirado esta sincronizada con la velocidad de rotación de la maquina principal.

Ítem Especificaciones
Diámetro del armazón 300-600mm/600-1200mm
Longitud del armazón Personalizada
Diámetro de la varilla longitudinal 7-13mm
Diámetro de la varilla espiral Menor a 5 mm
Inclinación de la espiral 50-120 mm
Velocidad de rotación de la máquina principal 0-30 rpm
Pérdida de resistencia en el punto de soldadura Menos del 5%
Resistencia a la tracción en el punto de soldadura Más de 200kg
Capacidad del transformador de soldadura 300kVA
Método de soldadura Soldadura por resistencia

Nota: Hay maquinas de soldadura AC y maquina de control normal, baja velocidad (cerca de 5.5m/min hasta 6.8m/min), Mayor potencia de soldado (200kVA).
