Soldadora de aleta espiral para tubos

Esta máquina sirve para soldar aletas espirales a los tubos de acero. Los tubos aletados obtenidos se usan extensamente en intercambiadores de calor domésticos e industriales.

Características
1. La soldadora de aleta espiral de alta frecuencia utiliza el PLC para efectuar el control eslabonado del producto.
2. La carga, sujeción, alimentación, soldadura y descarga de material se puede completar de forma automática.
3. Además del controlador Panasonic DVP, la soldadora de tubo aletado espiral incorpora también la interfaz de usuario Panasonic para una operación más conveniente.
4. Cuenta con un riel guía de 40Cr y se caracteriza por su excelente rendimiento de soldadura y larga vida útil.

Parámetros principales de la soldadora de aleta espiral

Ítem CPG-9I CPG-10
Longitud máxima del tubo aletado 8m/12m/16m 12m/16m
Diámetro aplicable de la base del tubo Φ20mm-Φ159mm Φ20mm-Φ219mm
Brecha entre espiral 4-30mm 4-50mm
Material de la aleta Acero al carbono, aleación de acero, acero inoxidable
Espesor de la aleta 0.8-3mm 0.8-3.5mm
Anchura de la aleta 10-30mm 10-40mm
Velocidad de alimentación de la aleta espiral 30m/min
Tolerancia de la brecha entre espiral ±0.1mm
Velocidad de rotación del mandril 0-350 rpm
Longitud del tubo base sin aleta espiral Menos de 20mm
Energía HF Capacidad 100kVA 200kVA 300kVA 400kVA
Diámetro aplicable del tubo <60mm <114mm <159mm <219mm

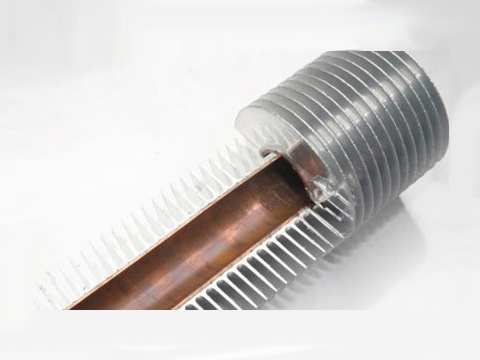

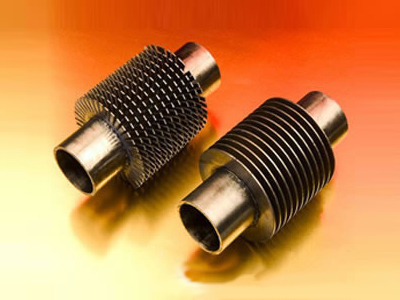

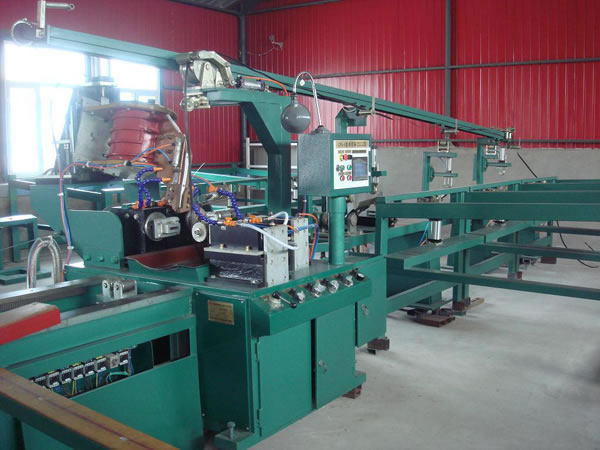

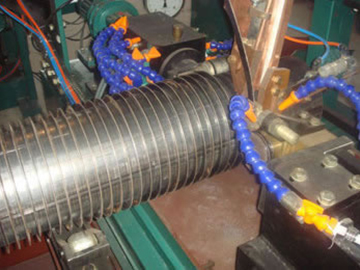

Imágenes del equipo de soldadora de aleta espiral para tubos y de tubos aletados
