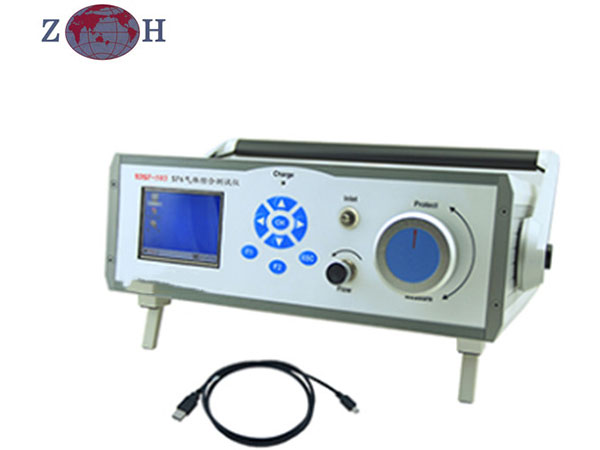

Medidor analizador SF6
Este analizador de humedad SF6 es un moderno instrumento, mide en alta precisión el contenido de humedad en el hidrógeno, nitrógeno, así como otros gases inertes y gases no corrosivos, especialmente el gas SF6, utilizado en estaciones de distribución de interruptores SF6, estaciones de hidrógeno y generadores de enfriamiento de hidrógeno, es también utilizado en la industria petroquímica, metalúrgica, de protección ambiental, institutos de investigación científica y otros departamentos.
Adopta un sensor de humedad de alta precisión, gran exactitud, buena repetibilidad, rápida velocidad de medición y una baja alternación. Es una opción ideal para aquellas industrias con condiciones de bajo punto de rocío, pero que necesitan controlar el punto seco.
Características principales
Caja de transporte de aluminio
Conversión automática al valor estándar bajo 20℃
Calibración automática al punto cero
Completo curso de curva de rectificación de pistas
Gran visualización LCD
Gran memoria de guardado
Visualización de curvas y electricidad
Avanzada función de protección del sensor
Simple operación, portable
Anti-polución, anti-interferencia
Alta sensitividad, buena estabilidad
Equipado con acoplamientos adecuados para cualquier tipo de interruptores SF6
Principales datos técnicos
Ítem | Especificaciones |
Rango de medición | -80℃ -20℃ (punto de rocío) |
Precisión | ±0.5℃ |
Velocidad de resolución | 0.01℃ o 0.1ppm |
Tiempo de respuesta (con un punto de rocío de -35℃ ~-60℃) | ≤5min |
Visualización | Punto de rocío, PPMV, temperatura, presión, flujo |
Energía | Batería de litio AC/DC con dispositivo de protección de sobrecarga y una duración de 8 horas |
Interfaz de salida | RS232 o 4-20 mA (punto de rocío) |
Dimensiones | 360×260×130mm |
Peso | 3.5kg |

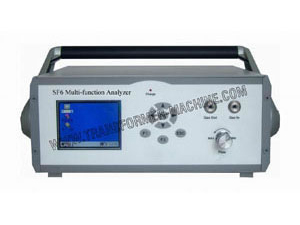

Analizador multifunción SF6
Para el exitoso reciclaje y reuso del gas SF6, es esencial conocer los 3 valores de impurezas. Estos son:
Pureza del gas SF6
Contenido de humedad
Concentración de descomposición de productos SF6
Este analizador multifunción puede analizar estos 3 valores, por consiguiente provee una conveniente forma de determinar la reusabilidad del gas SF6 y su validación en el sitio de los esfuerzos de reciclaje.
Este medidor analizador puede finalizar 3 mediciones de una vez, ahorrando el gas utilizado y reduciendo la contaminación de aire.
Adopta famosos sensores internacionales. El sensor de humedad es de Finlandia, el de pureza es de Alemania y el de productos de descomposición del Reino Unido.
Características principales
LCD solar de lectura de gran tamaño, menú gráfico
Interfaz de comunicación de datos
Visualización del flujo de electrones y de electricidad
Medición de datos salvados e imprimidos automáticamente
Instrumento con función auto-diagnóstico
Fuente de potencia AC/DC, integrada batería recargable de iones litio
Compacto, ligero y portable, bajo mantenimiento
Software de administración de datos del sistema
Ítem | Especificaciones |
SF6 humedad | |
a) Rango de medición | -80℃-20℃ (punto de rocío) |
b) Precisión | ±0.5℃ |
c) Velocidad de resolución | 0.01℃ o 0.1ppm |
d) Tiempo de respuesta a 63%(90%) | -20℃ a +20℃ Td 5s (45s) -20℃ a 60℃ Td 10s (240s) |
e) Repetibilidad | ±0.4℃ |
f) Regulación de flujo de gas SF6 a 0.5-0.9L/min. | Sin efecto |
g) Sonda de protección | Filtro sinterizado de acero inoxidable |
SF6 pureza | |
a) Rango de medición | 0-100% |
b) Precisión y repetibilidad | ±0.4%, sin relación con el flujo |
c) Tiempo de respuesta | 15s a 90% |
SF6 descomposición por productos | |
a) H2S | 1-200ppm |
b) SO2 | 1-100ppm |
c) HF | 0-10ppm (Opcional) |
d) Precisión | ±1ppm |
Otros parámetros | |
a) Batería integrada de litio recargable | 3500mAH, con dispositivo de protección de sobrecarga |
b) Presión de trabajo | 0-1.0MPa |
c) Flujo del gas de muestra | Ilimitado |
d) Medidor de flujo de electrones | Sí |
e) Interfaz de salida | USB1.1 |
f) Dimensiones | 285mm(A)×165mm(D)×320mm(H) |
g) Peso | 3.5kg |

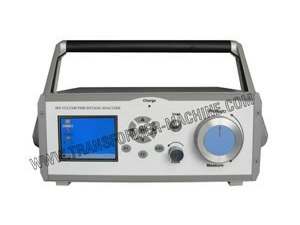

Analizador de porcentaje de volumen SF6
Este instrumento es el más reciente medidor especial para analizar el porcentaje de volumen del gas SF6 en un tanque o en interruptores SF6.
El convencional método de conductividad térmica para la detección de porcentaje de volumen tiene un gran problema de errores causados por la corriente de temperatura. Sin embargo, nuestro nuevo analizador no es afectado por la temperatura ambiente, cuenta con una mayor precisión y una mejor estabilidad.
El instrumento adopta los más avanzados sensores de conductividad microtérmica con compensación de temperatura del mundo y puede chequear el porcentaje de forma rápida y precisa. Su vida puede ser de 10 años.
Características principales
Larga vida de sensores de conductividad microtérmica con compensación de temperatura, no es afectado por la temperatura ambiente.
Incorporada válvula de mantención de presión y medidor de flujo de masa electrónica.
Visualización gráfica LCD
Fuente de potencial dual DC & AC, batería recargable de iones litio
Rápida velocidad de prueba
Instrumento portable
Ítem | Especificaciones |
Rango de medición | 0-100% |
Precisión de medición | ±0.1% |
Resolución | 0.1% |
Tiempo de respuesta | Aprox. 2 minutos |
Sistema de muestreo | Válvula de mantenimiento de presión incorporada, filtro y medidor de flujo electrónico |
Flujo de muestreo | 500-600ml/min |
Tiempo continuo de operación | 8 horas (batería de ión litio) |
Temperatura ambiental | -10℃-45℃ |
Peso | 3kg |
Dimensiones | 360×260×130mm |

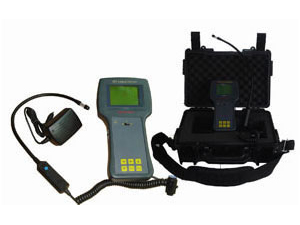

Detector de fugas SF6
Este instrumento es especial para la detección de fugas del gas SF6, el más adecuado para compañías de suministro de energía, compañías de instalación & revisión, institutos de pruebas eléctricas y fabricantes de interruptores SF6 de alto voltaje.
Características principales
Muy pequeño tamaño, ligero y portable, sensor serpentina portable y flexibles cables de conexión.
Muy alta sensitividad, correspondiente a muy ligeros gases halógenos, puede detectar un mínimo de fuga anual de 3 gramos.
Gran rango de medición: puede detectar fuga SF6 dentro del rango de fugas del interruptor SF6, dos grados pueden ser cambiados.
Alta Precisión: avanzado método de calibración, línea estándar de alta precisión.
Visualización LCD digital, alarma acústica & óptica cuando hay SF6
Rápida velocidad de reacción, corta duración de renovación.
Largo tiempo de servicio: batería recargable, una carga puede trabajar más de 5 horas
Principales datos técnicos
Ítem | Especificaciones |
Valor mínimo de detección | 1(×10-6 volumen) |
Rango de detección | 1-1000(×10-6 volumen) |
Tiempo de respuesta | <1s |
Tiempo de recuperación | <10s |
Error de indicación | ≤±3% |
Error de repetibilidad | ≤1% |
Sensibilidad máxima (sensor en estado estático) | 3g por año |
Pantalla digital con señales visuales y auditivas | Sí |
Longitud de la sonda de detección | Portátil y sin límite |
Tiempo de operación continua | 5 horas |
Alimentación de energía | Batería recargable y AC |
Temperatura ambiental | -5℃-45℃, RH≤85% |
Peso | 2kg |
Dimensiones | 400×230×90mm |
