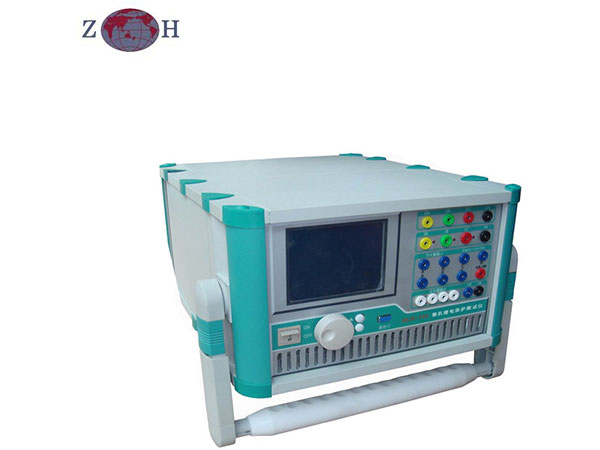

Instrumento de prueba de relé de protección

Comentarios

Descripción
El set de prueba de relé de protección es una importante herramienta de pruebas para asegurar que el sistema de potencia funcione de forma segura y fiable
Las series JB son basadas en computadoras, visualización gráfica en LCD de color real, sistema operativo Windows.
Compacto, portable, ligero peso, no más de 17kg!

Características principales
Sistema operativo: computadora incorporada, sistema operativo Windows
Salida simultánea disponible: 6 de corriente y 6 de voltaje (algún código es 5 de voltaje, 3 de corriente)
Máxima fase de salida de corriente: 30A; Máxima fase de salida de voltaje: 130V
Salida de gran precisión: mejor que 0.1%
8 entradas binarias, 4 salidas binarias
Límite ajustable (0-250V) para entradas binarias
640*480 8 puntos" pantalla LCD de gran tamaño
Avanzadas pruebas & software de administración de datos, los resultados de pruebas pueden ser administrados automáticamente y salvados como reporte de pruebas
Interfaz teclado/ratón, dos USB & dos interfaces RS232

Principales datos técnicos

Artículos JB-902 JB-1200 JB-1600
Fuente de suministro de corriente AC Precisión de salida < ±0.1% < ±0.1% < ±0.1%
Salida de corriente fase (valor efectivo) 3*0-30A 6*0-30A 6*0~30A
Salida de corriente paralela trifásica (valor efectivo) 0-90A 0-180A 0-180A
Corriente fase permitida en un largo tiempo de trabajo (valor efectivo) < 10A/fase < 10A/fase < 10A/fase
Tiempo de trabajo permitido bajo un máx de salida de corriente paralela trifásica < 10s < 10s < 10s
Máx fase de potencia de salida de corriente 250VA/fase 250VA/fase 250VA/fase
Tiempo armónico 0-21veces 0-21veces 0-21veces
DC Rango de salida 0-10A 0-10A 0-10A
Máx potencia de salida 150VA 150VA 150VA
Precisión < ±0.2% < ±0.2% < ±0.2%
Fuente de suministro de voltaje AC Fase de salida de voltaje (valor efectivo) 5*0-130V/fase 6*0-130V/fase 6*0-130V/fase
Línea de salida de voltaje (valor efectivo) 0-260V 0-260V 0-260V
Máx potencia de salida 70VA/fase 70VA/fase 70VA/fase
Precisión < ±0.1% < ±0.1% < ±0.1%
Tiempo armónico 0-21veces 0-21veces 0-21veces
DC Rango de salida 0-300V 0-300V 0-300V
Potencia de salida 130VA 130VA 130VA
Precisión < ±0.2% < ±0.2% < ±0.2%
Fuente de potencia de accesorio DC 220VDC ＞110VA ＞110VA ＞110VA
110VDC ＞110VA ＞110VA ＞110VA
Valor de entrada del interruptor Contácto inactivo 1-20mA, 24V(DC) 1-20mA, 24V(DC) 1-20mA, 24V(DC)
Contácto potencial 0-250V(DC) 0-250V(DC) 0-250V(DC)
Valor de salida del interruptor Contácto inactivo 250V/0.3A(DC) 250V/0.3A(DC) 250V/0.3A(DC)
Salida índice Error de frecuencia <±0.01Hz <±0.01Hz <±0.01Hz
Error de fase <±0.2° <±0.2° <±0.2°
Distorsión de onda <±0.3% <±0.3% <±0.3%
Error de tiempo <40μs <40μs <40μs
Frecuencia de salida 0~1050Hz 0~1050Hz 0~1000Hz
Rango de medición de tiempo 0.1ms~3600s 0.1ms~3600s 0.1ms~3600s
Dimensiones L*A*A 360*195*375mm 360*195*375mm 360*195*380mm
Peso del cuerpo de la máquina 16.6kg 16.6kg 18kg
