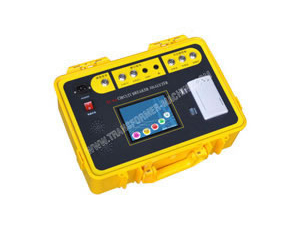

Analizador de interruptores EHV

Descripción
El analizador KC-6A es un ordenador independiente, controlado por microprocesador, 6 contáctos secos, completo análisis de voltaje extra en el rendimiento del interruptor mediante pruebas del tiempo de contácto, carrera, velocidad y sobrerecorrido, etc.

Artículos de pruebas
2.1 Pruebas rutinarias: tiempo, velocidad y carrera.
1) Prueba de tiempo.
Tiempo de cierre/apertura.
Simultáneamente en fase (diferencia de tiempo entre los contáctos en la misma fase).
Simultáneamente entre fases.
Frecuencia de rebote y tiempo.

Cierre de contácto/curva de tiempo de apertura
2) Prueba de velocidad y carrera
Velocidad instantánea de apertura/cierre, velocidad máxima, velocidad, velocidad promedio
Distancia de apertura, sobrerecorrido, rebote trasero, carrera total
Curva "carrera-tiempo".
3) Medición de corriente en cierre/apertura de bobinas.
2.2 Prueba de nuevo cierre: cerrado-abierto, abierto-cerrado, abierto-cerrado-abierto.
2.3 Prueba de bajo voltaje: comprobación o verificación de cierre/apertura del voltaje de acción de la bobina.

Características principales
1) Pantalla LCD táctil a color de alta iluminación 640x480, impresora térmica de alta velocidad integrada.
2) Micro-procesador integrado, disco flash de 4GB.
3) Equipado con software de administración para la administración de registros, búsqueda, comparación, catalogación, reporte e impresión, RS232 & interfaz de computadora USB.
4) Potencia de operación integrada, no se necesita potencia secundaria, conveniente para el uso en el lugar.
5) Función oscilográfica de visualización de onda de corriente & curva de duración de carrera, para juzgar faltas del mecánismo del interruptor.
6) Equipado con sensor de velocidad angular, sensor líneal o sensor de resistencia de deslizamiento, pruebas de velocidad de todo tipo de interruptores.
7) Con función de prueba de nuevo cierre.
8) Circuito interno anti-interferencia adecuado para el uso en la subestación del transformador 500kV, asegurando seguridad, estabilidad y preciadas pruebas.
9) Soporta pruebas de bajo voltaje en mecanismos de operación.
10) Adecuado para características mecánicas y pruebas de voltaje de acción en todos los SF6, vacío e interruptores con bajo contenido de aceite.
11) Siete canales de pruebas para cierre inherente/duración de apertura y sincronicidad en 6 contáctos abiertos simultáneamente, así como un canal para la medición de velocidad.

Información técnica del analizador de interruptor EHV(Alta tensión)

Ítem Especificaciones
Rango de tiempo 10ms-15s
Velocidad de resolución 0.1ms
Precisión de medición de tiempo 0.1% de lectura ±0.1ms
Diferencia mínima de error de simultaneidad ±0.1ms
Rango de medición de resistencia de cierre 2000Ω
Precisión de medición de resistencia de cierre ±2% de lectura ±0.5Ω
Rango de medición de corriente de la bobina 20A
Velocidad de resolución de medición de la corriente de la bobina 0.01A
Rango de velocidad de medición 20m/s
Velocidad de resolución de medición 0.01m/s
Precisión de medición a velocidad ±1.0% de lectura ±0.05m/s
Rango de carrera de medición 6mm-400mm
Velocidad de resolución de la carrera de medición 0.1mm
Precisión de carrera de medición ±1.0% de lectura ±0.1mm
Energía AC 220V±10%, 50Hz ±1Hz
Energía final de operación 20V-250V, 20A , digital y ajustable
Dimensiones 410×310 ×240mm
Peso 10kg

Nota: Podemos ofrecer analizadores de interruptores con base a sus necesidades de aplicación.
