Sistema de prueba de descarga parcial

Descripción
Este sistema es especial para la medición de descarga parcial de transformadores, motores, transformadores de instrumentos, cables, GIS, interruptores y arrestadores, etc.
Cuenta con función especial de medición de doble canal, lo cual permite medir varios artículos de prueba o varios puntos en el mismo artículo. Es adecuado para diagnosticar posiciones de descarga de grandes transformadores.

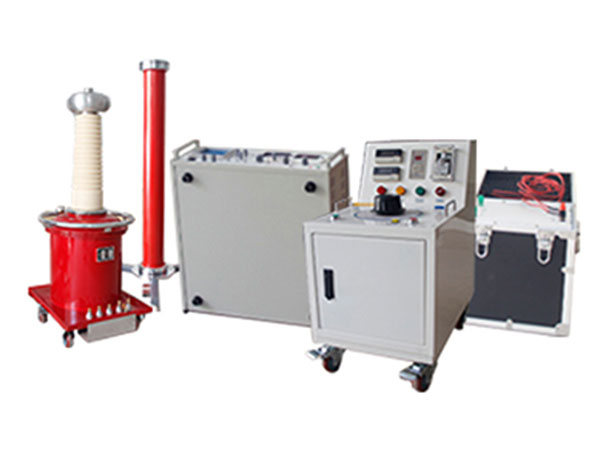

Acrecentamiento
1) Transformador de prueba de descarga no parcial.
2) Regulador & panel de control de descarga no parcial.
3) Filtro aislante.
4) Capacitor de acoplamiento.
5) Medidor de prueba de descarga parcial.
6) Resistencia de reducción de corriente, cables, etc.

Características principales
Método de trabajo de completo control del programa, muy conveniente medición y análisis.
Indicador de palabras para operar, simple operación.
Forma y datos de descarga parcial pueden ser salvados e imprimidos generando reportes de pruebas automáticamente.
Elección libre del método de visualización elipse o en línea recta, puede medir estáticamente, observar y analizar impulsos de descarga parcial de un ciclo de prueba de voltaje.
Más reciente visualización atlas 2D y 3D, más información, mayor facilidad para distinguir el impulso de descarga y de alteración.
Columnas digitales de color especial indicando el máximo valor de impulso de descarga.
Especial técnica de ventana numérica, evitando efectos a probar por alteraciones.
La medición de doble canal y técnica diferencial digital pueden aumentar la polaridad de impulsos distinguiendo el circuito o balance del circuito de medición, restringuiendo efectivamente la señal del impulso de alteración.
Conveniente para el establecimiento de mediciones & posicionamiento de datos.

Parámetros técnicos

Ítem Especificaciones
Ensayo de canales Doble canal
Ensayo de sensibilidad 0.1 Pc
Ensayo de frecuencia de banda 3dB banda ancha, 10kHz-300kHz
Rango de ganancia dinámica 120dB
Lado bajo del filtro 10,20,40KH,
Lado alto del filtro 100,200,300kHz
Frecuencia de sincronización 50,100,150,200 o cualquier otra
