Generador de impulso de voltaje

El generador de impulso de voltaje es un sistema de prueba de alto voltaje para tensión de prueba al impulso de rayo para cables eléctricos, capacitores, bujes, transformadores de potencia, reactores, transformadores de medida y otros dispositivos. Nuestro generador de impulso puede realizar pruebas de impulso de rayo estándares de onda completa, pruebas de impulso de onda de corte, pruebas de impulso de onda de operación estándar o no estándar de acuerdo a las necesidades al cliente.

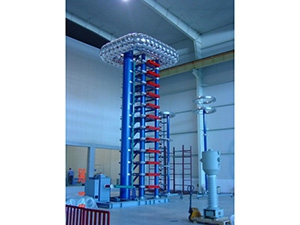

La estructura principal utiliza 4 columnas de aislamiento, análogos de HAEFLY y SIEMENS, con un chasis móvil. El explosor sincrónico está instalado dentro del barril de aislamiento con una ventana de observación, haciendo la descarga estable y confiable. El cuerpo primario tiene una escalera de aislación y plataforma operativa que permite fácil operación y mantenimiento sencillo. Los capacitores son medios sólidos de aislación y completamente sellados para evitar la deformación y la fuga de aceite. El equipo es completamente automático, controlado por PLC y realiza análisis de ondas, guarda información y más.

Composición
- Cuerpo principal del generador
- Dispositivo de troceado de onda
- Divisor de tensión

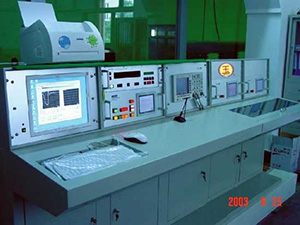

- Panel de control integrado
- Sistema de grabación de onda digital

Producción del generador de impulse de voltaje
- Max. Voltaje de impulso de rayo: 10000kV
- Capacidad nominal: 5kJ~1000kJ

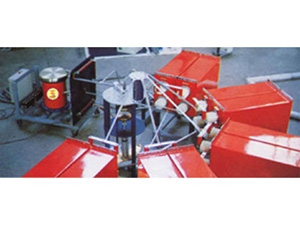

También contamos con generadores de corriente nominal de 5-200kA y capacidad de 50-240kJ:
