Máquina formadora de aletas de aluminio del radiador

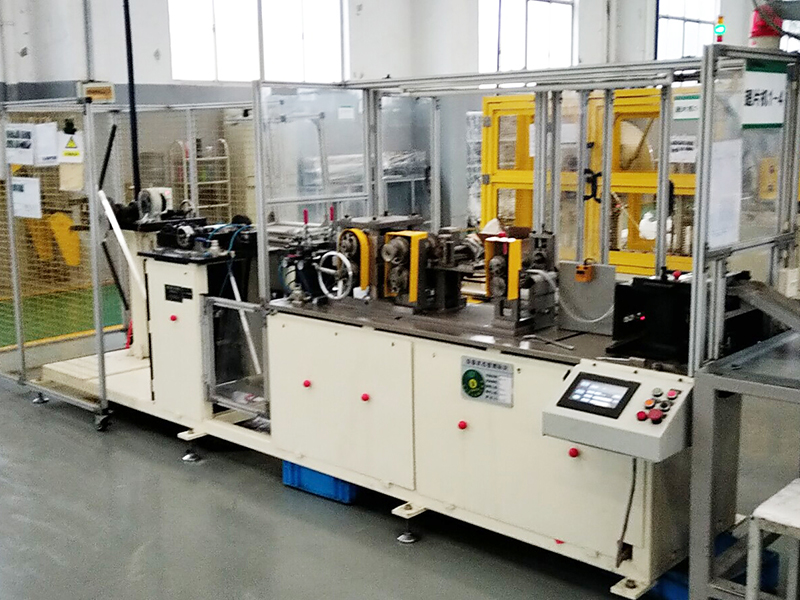

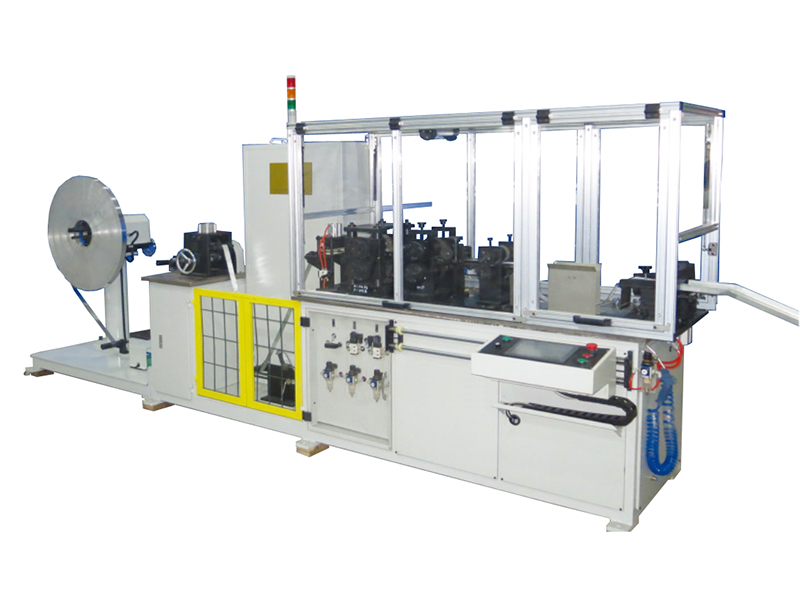

Descripción de la máquina formadora de aletas de aluminio del radiador

Esta máquina formadora de aletas está especialmente diseñada para formar bobinas de papel o foil de aluminio en aletas de radiador de tipo onda continuamente.

Esta máquina formadora de aletas ofrece control PLC, operación HMI, desbobinado automático, alimentación, formación, fijación y corte de ondas, simple y altamente eficiente.

La máquina formadora adopta herramientas de diseño cambiable rápido para bobinar diferentes aletas.

Datos técnicos principales de la máquina formadora de aletas de aluminio del radiador
Item Datos
Material en blanco Foil de aleación de aluminio AA4343/AA3003/AA4343 or single foil
Espesor del foil 0.04~0.30mm
Aleta terminada Altura de la aleta Basado en la herramienta de laminado (rolling)
Tolerancia de altura +0.03mm, - 0.01mm
Nivel de altura de la aleta Menor a 0.05mm
Ancho de la aleta 8~200mm
Paso de aleta 1.6~5.0mm
Tolerancia al paso de la aleta +/-0.10mm
Capacidad de la máquina Velocidad de alimentación del foil 0-120m/min
Velocidad de laminado de las aletas 1000-4000 corrugaciones por minuto
Velocidad de corte de aletas Max. 60 veces por minuto
Tolerancia de corte +/- 0 corrugación (encima de la corrugación)
Utillaje Material Acero forjado de alta velocidad (W6)
Vida 250 millones de corrugaciones para foil laminado; 350 millones de ondulaciones para foil puro
Potencia total del motor 5kW
Fuente de aire comprimido 0.6MPa
Dimensión de la máquina Aprox 6000 x 1500 x 2000mm
Peso de la máquina Aprox 2000kg

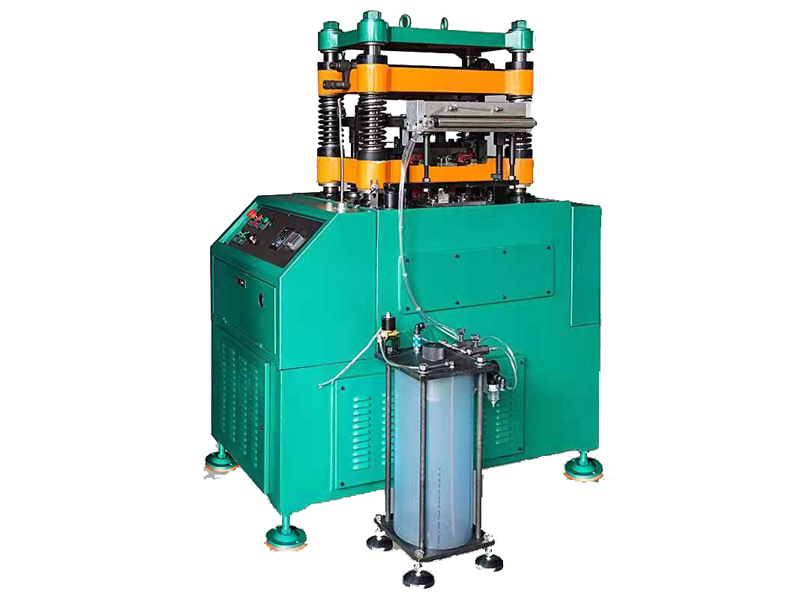

Máquina prensadora de aletas del radiador

Para radiadores de placas y barras e intercambiadores de calor, la aleta de aluminio no se enrolla sino que se perfora. Esta máquina prensadora de aletas es especial para aletas de aluminio de tipo perforado.

Al estar equipada con diferentes tipos de troqueles, esta máquina puede producir diferentes tipos de aletas de aluminio para radiadores de aluminio, enfriadores de aceite y otros intercambiadores de calor.

Formas de la aleta:
  • Aleta corrugada
  • Aleta desplazada (offset)
  • Aleta de rejilla paralela
  • Aleta perforada
  • Aleta de paso grande
  • Aleta ciega de paletas (persiana)
Componentes de la máquina formadora de aletas de aluminio del radiador

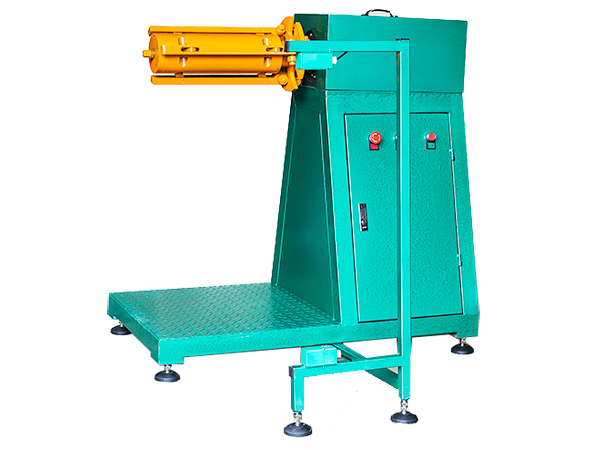

  • Desbobinador de bobina de aluminio: estructura simple, freno de fricción, capacidad 1000kg

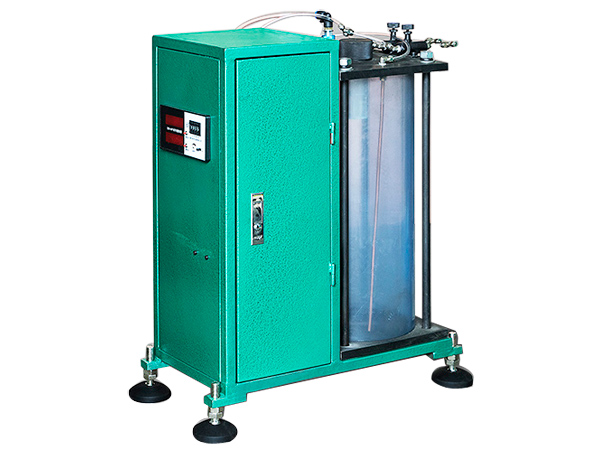

  • Recipiente de aplicación de aceite: fabricado en acero laminado en frío de 1.2 mm, para aplicar aceite lubricante sobre aluminio.

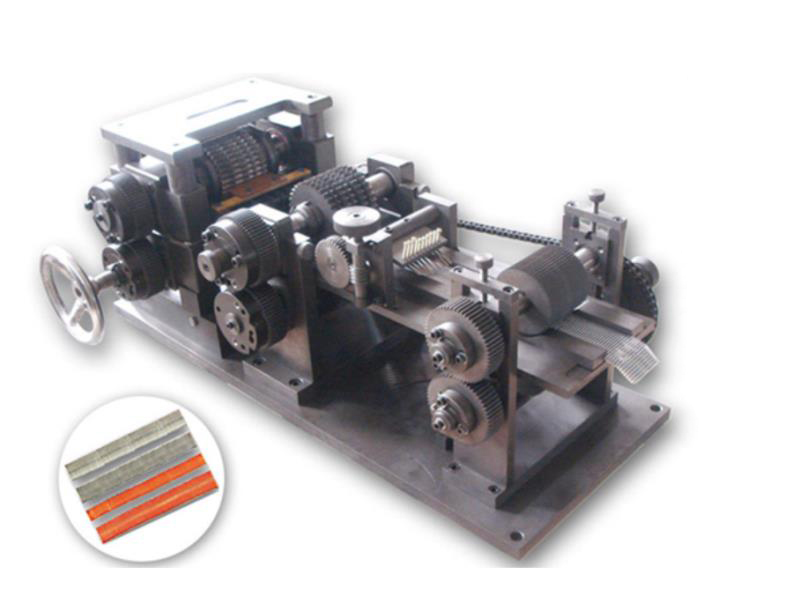

  • Máquina formadora automática de aletas de precisión
  • Dispositivo de conteo y corte automático, visualización digital, preajuste y corte automático.

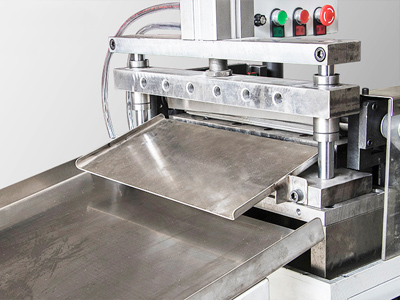

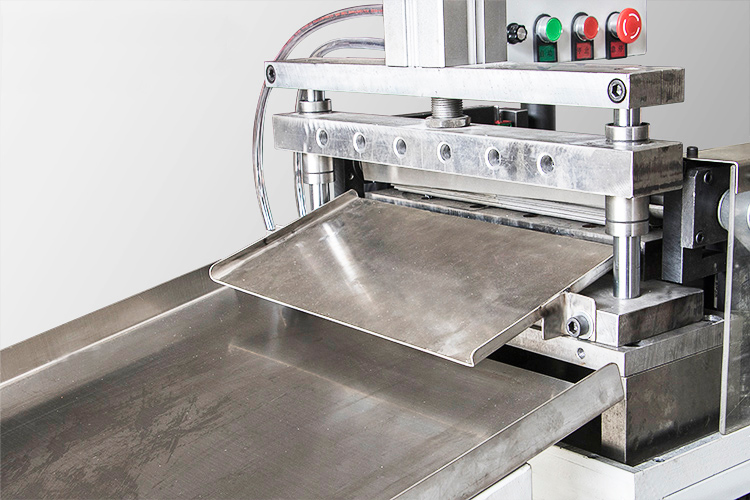

  • Mesa colectora de aletas terminada: hecha de aleación de aluminio (el marco está hecho de acero normal)
  • Caja de control eléctrico
Principales parámetros técnicos de la máquina formadora de aletas de aluminio del radiador
Item CPC-1210 CPC-1410 CPC-1610 CPC-1810
Espesor de material adecuado Aluminio 0.1-0.5mm; Cobre 0.1-0.3mm; SS 0.1-0.15mm
Ancho de material adecuado Aluminio≤ 300mm; Cobre ≤ 120mm; SS ≤ 90mm
Fuerza de prensa de aletas 5 tons
Velocidad de prensa de aletas Cuatro marchas: 28, 38, 68, 80 veces/min
Altura del troquel 135-145mm
Carrera de presión de aleta 12mm 14mm 16mm 18mm
Max. altura de la aleta 9.5mm 11.5mm 13.5mm 15.5mm
Max. paso de aleta 10mm
Precisión de prensa de aletas Paralelismo de los puntos más altos de la matriz inferior: 0.05mm Paralelismo de los puntos más bajos de la matriz inferior: 0.1mm Paralelismo durante el movimiento de la matriz inferior hacia arriba: 0.15mm Paralelismo durante el movimiento de la matriz inferior hacia abajo: 0.15mm
Potencia del motor 4kW
Dimensión de la máquina Aprox 1200 x 900 x 1600mm
Peso de la máquina Aprox 2000kg
