Máquina constructora de núcleos para radiadores y condensadores (Matriz)

Descripción de la máquina constructora de núcleos para radiadores y condensadores (Matriz)

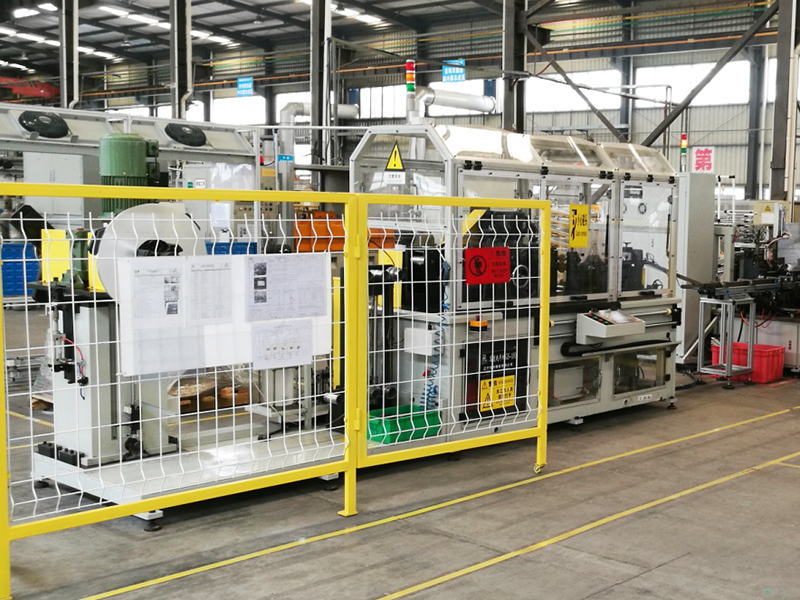

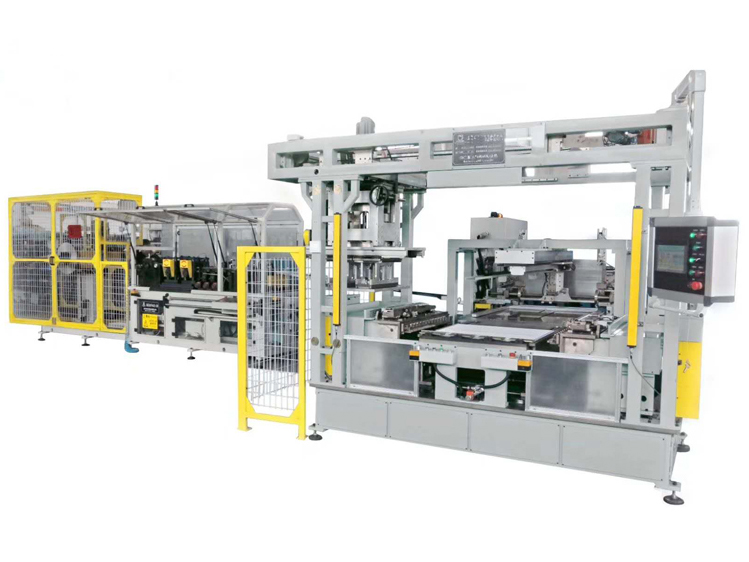

Esta línea de producción de núcleo para radiadores y condensadores (matriz) está especialmente diseñada para construir núcleos de radiadores y condensadores de aluminio. Se compone de una máquina laminadora de aletas de alta velocidad, un dispositivo de carga automática de tubo plano, un dispositivo de colocación automática de aletas y tubos y una máquina constructora de radiador automático.

Componentes principales de la máquina constructora de núcleos para radiadores y condensadores (matriz)

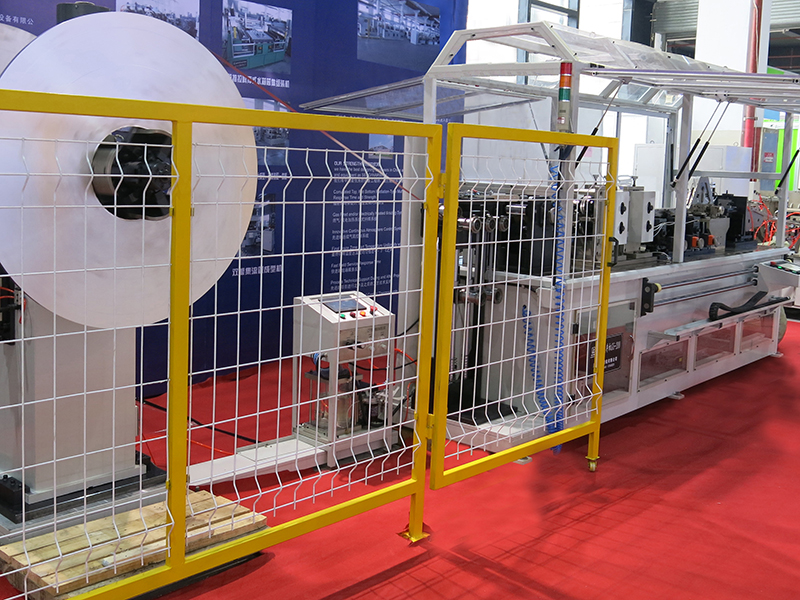

  • 1) Máquina laminadora de aletas de velocidad media totalmente automática
  • 2) Sistema lubricante por pulverización fraccionada (una pistola de pulverización superior y una inferior)

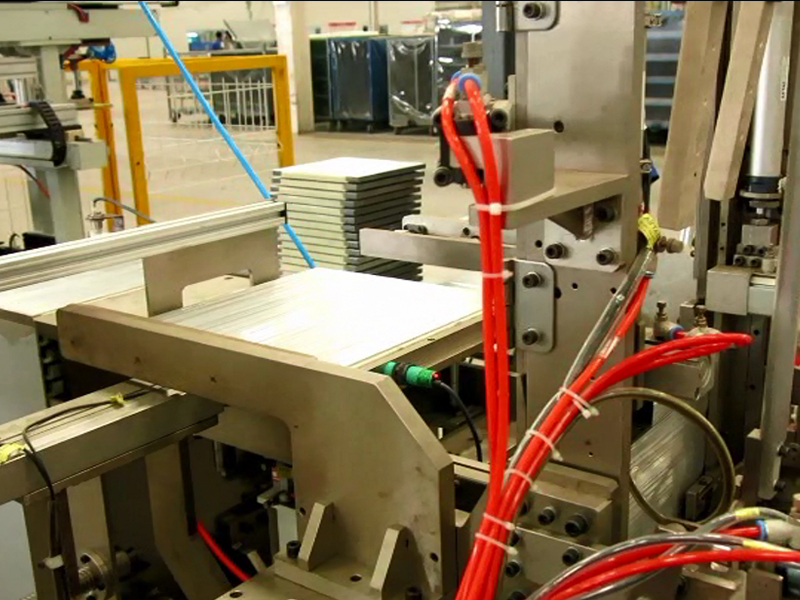

  • 3) Dispositivo automático de carga de tubo plano

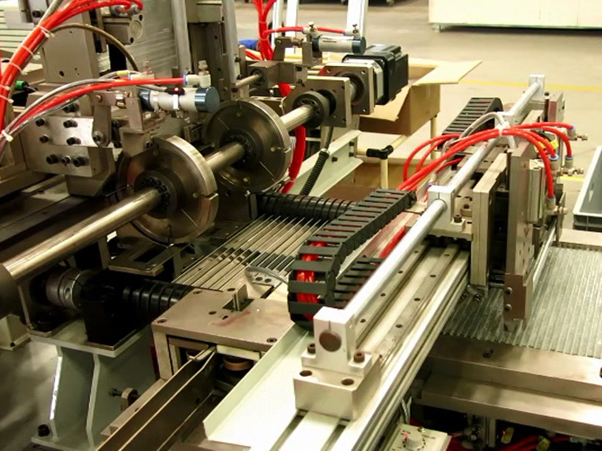

  • 4) Dispositivo de colocación automático completo de aletas y tubos planos

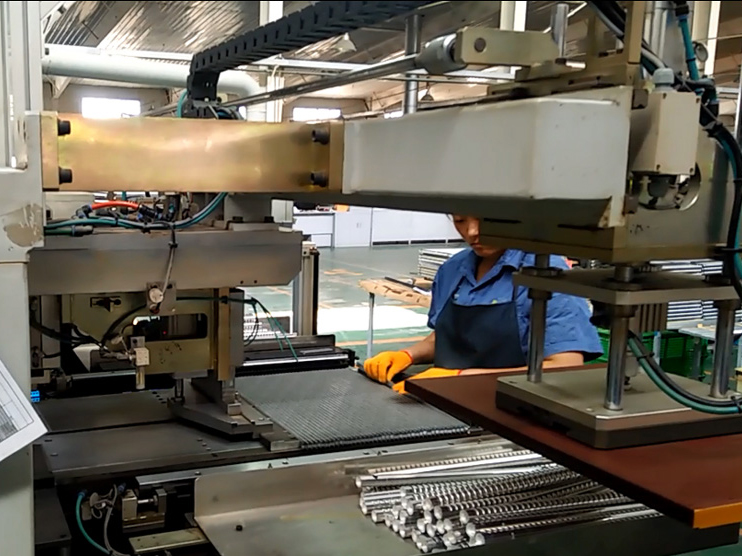

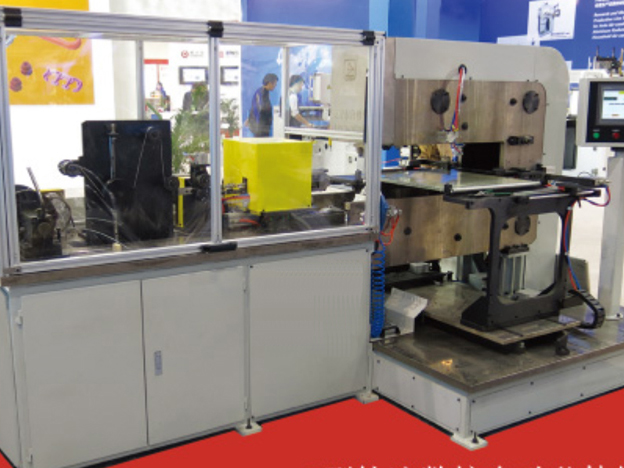

  • 5) Máquina automática de construcción del núcleo
  • 6) Máquina automática de atado de alambre del núcleo (opcional)
Características principales de la máquina constructora de núcleos para radiadores y condensadores (Matriz)
  • Máquina de alta automatización que combina la colocación de aletas y tubos y la construcción del núcleo juntos
  • Coloque manualmente los tubos planos en la bandeja y cargue automáticamente en la tolva de tubo plano
  • Vinculado con la máquina de laminación de aletas, aleta de colocación automática y tubo plano
  • Empuje automático de aletas y tubos colocados a la estación de construcción central
  • Montaje automático de placas laterales, pedido de núcleos y montaje de tubos de cabecera
  • Gran variedad para varios núcleos de radiador / condensador
Datos técnicos principales de la máquina constructora de núcleos para radiadores y condensadores (Matriz)
Item Datos
Longitud de tubo plano adecuada (ancho del núcleo) 400-900mm
Longitud adecuada de la placa /tubería de cabecera (altura del núcleo) 300-600mm
Números de tubo plano 30-90
Ancho de tubo plano adecuado 12, 16, 18, 20mm
Espesor de tubo plano adecuado Personalizado
Sistema de carga automática de tubo plano Capacidad de la bandeja de tubos 160 pzas /bandeja
Capacidad del dispositivo de elevado de bandeja 30 bandejas
Velocidad del dispositivo de colocación de tornillo en espiral ≤1 segundo (un tubo + una aleta)
Ancho de aleta adecuado Igual que el ancho del tubo plano
Distancia entre la aleta y la placa de cabecera 10mm
Precisión de construcción central Longitud y altura ± 1mm
Longitud diagonal ±1.5mm
Velocidad de producción Más de 60 núcleos/hora
Velocidad de cambio de tamaño del núcleo Menos de 30 minutos
Potencia total del motor 20kW
Fuente de aire 0.6~0.8MPa
Dimensión de la máquina (L x An x Al) 3600 x 1500 x 1200mm
