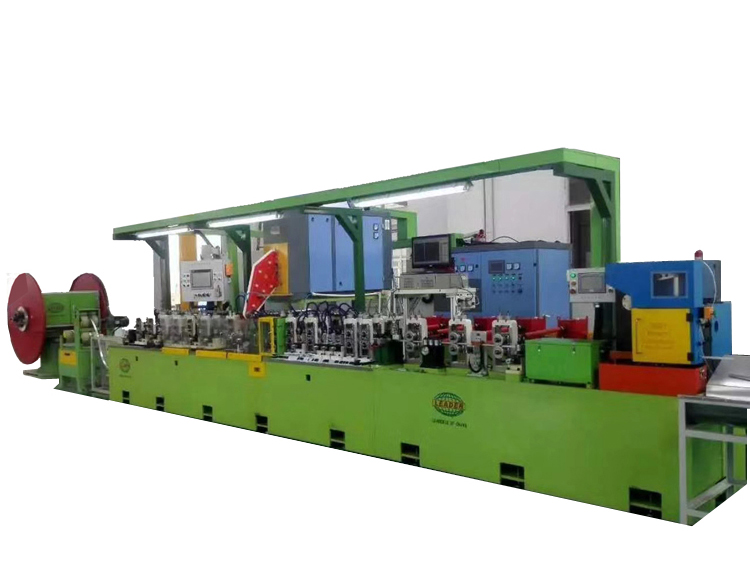

Molino de tubos de aluminio del radiador (alta frecuencia)

Comentarios
Descripción de molino de tubos de aluminio del radiador de alta frecuencia

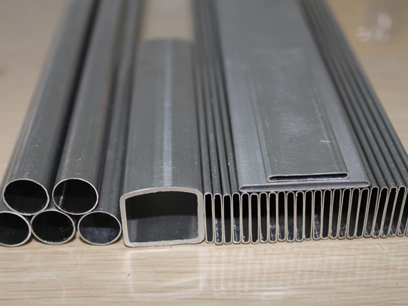

Esta serie de molinos de tubos de aluminio del radiador de alta frecuencia es capaz de producir tubos planos de aluminio del radiador, tubos de cabecera de condensador / evaporador, tubos planos de interenfriador, etc.

Los moldes de laminado de tubos están diseñados en tipo casete rápidamente intercambiable. Al cambiar este tipo de casete, también se pueden producir tubos de aluminio planos de otro tamaño.

Nuestros molinos de tubos pueden reemplazar al 100% los molinos de tubos de aluminio de Schoeler de Alemania, Millmaster de USA o marca de Japón.

Flujo de producción de molino de tubos de aluminio del radiador de alta frecuencia
  • Carga de carrete de tira de aluminio mediante dispositivo de carga de absorbedor de vacío (opcional)
  • Desbobinado de tiras de aluminio por desbobinador activo
  • Alimentación de tiras de aluminio mediante alimentador de sincronización con tampón

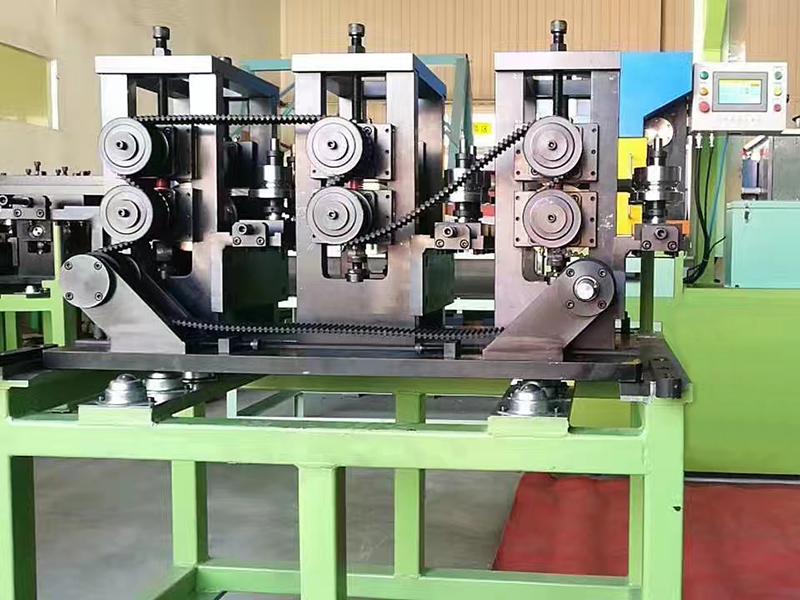

  • Preformado por sección de molde de preformado
  • Soldadura por soldador de alta frecuencia de estado sólido
  • Exprimido por rodillos cerámicos
  • Eliminación de rebabas
  • Fijación por tamaño mediante sección de molde de fijación de tamaño

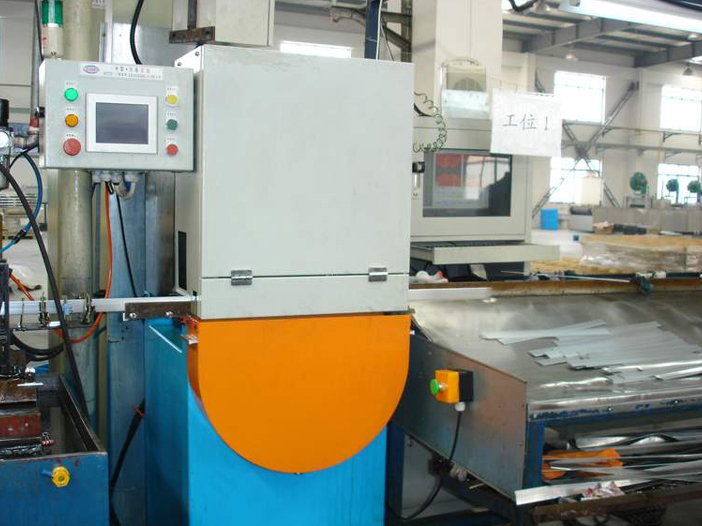

  • Corte a medida por cortadora de sierra voladora sin parar
Características principales del molino de tubos de aluminio del radiador de alta frecuencia
  • Tecnología especial de diseño y ajuste de rodillos para la formación de varios tubos de aluminio.
  • Velocidad de producción máx. 150m/min
  • Soldador de alta frecuencia de estado sólido de alta calidad, menos consumo eléctrico, rebabas internas más pequeñas
  • En línea cortado a medida, sin necesidad de procesamiento secundario
  • Dispositivo de corte especial, corte de alta velocidad que atrapa toda la velocidad de la línea
  • 300~375 cortes/min, longitud 400mm
  • 160~200 cortes/min, longitud 750mm
  • 120~150 cortes/min, longitud 1000mm
  • 40~50 cortes/min, longitud 3000mm
  • 20~25 cortes/min, longitud 6000mm
Datos técnicos principales del molino de tubos de aluminio del radiador de alta frecuencia
Item Datos
Material adecuado Aluminio puro o aleación de aluminio 4343/3003/7072 o 4343/3005/7072, con/sin revestimiento
Tamaño de tubo de aluminio plano aplicable Ancho: 16 ~ 32 mm Espesor: 1.8 ~ 2.2mm Espesor de la pared: 0.26 ~ 0.30mm
Longitud de tubería de aluminio adecuada 300~6000mm
Tamaño de bobina de tira de aluminio aplicable Max. diámetro exterior: 1900mm Diámetro interior: 290~310mm Max. peso: 900kg
Velocidad de producción Max. 150m/min
Velocidad de corte Max. 400 cortes por minuto
Método de enfriamiento para soldadora Enfriador de aire + enfriador de agua
Método de enfriamiento para rodillos Líquido de reciclaje tipo refrigerante
Método de transmisión Acoplamiento + reductor
Arco de tubo ≤0.5mm, longitud 500mm
Giro del tubo ≤0.3mm, longitud 300mm
Inclinación del extremo de corte ≤0.3mm
Corte de la altura de la rebaba ≤0.08mm
Precisión de corte a medida ≤ ±0.3mm
Vida útil de las cuchillas de corte Más de 0.2 millones de recortes
Duración para el cambio de rodillos Una hora por 4 trabajadores, método de cambio de casete
Duración para cambiar el ancho del tubo ≤ 15min
Potencia de alta frecuencia 400kHz, 100kVA
Energía eléctrica total Aprox 160kVA
Consumo eléctrico total Aprox 80 kW·h
Fuente de aire 0.5-0.7MPa, 0.8m3/min
Nivel de ruido ≤78dB (@2m de distancia)
Contaminación Recolección de humo y polvo de soldadura, sin contaminación líquida descargada
Peso total Aprox 16 Tons
Dimensión de toda la línea Aprox 30m x 5m x 3.5m (incluido el rack de salida)
