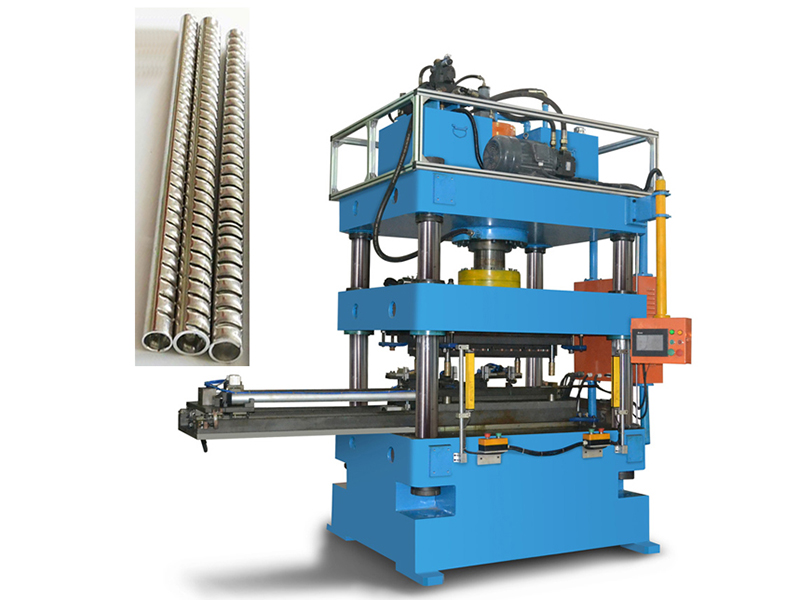

Punzonadora de tubos del condensador

Comentarios

El sistema hidráulico adopta válvulas enchufables de gran flujo, alta velocidad, funcionamiento estable.

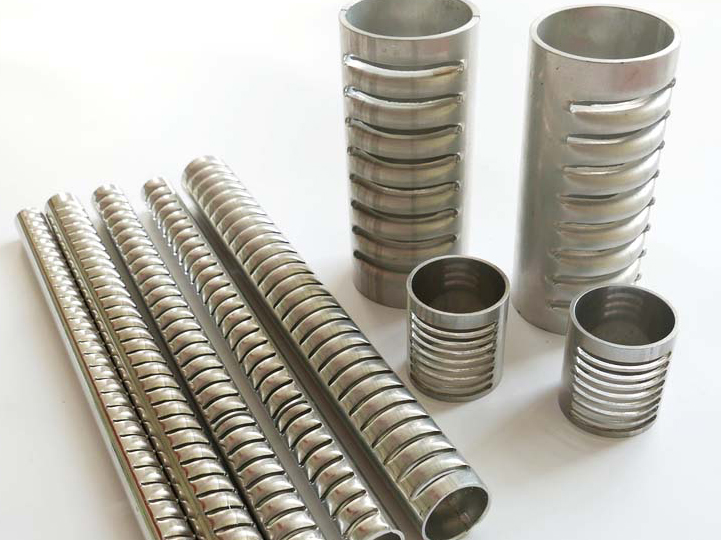

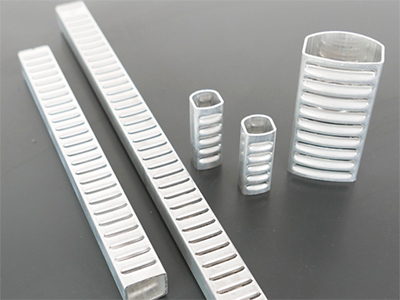

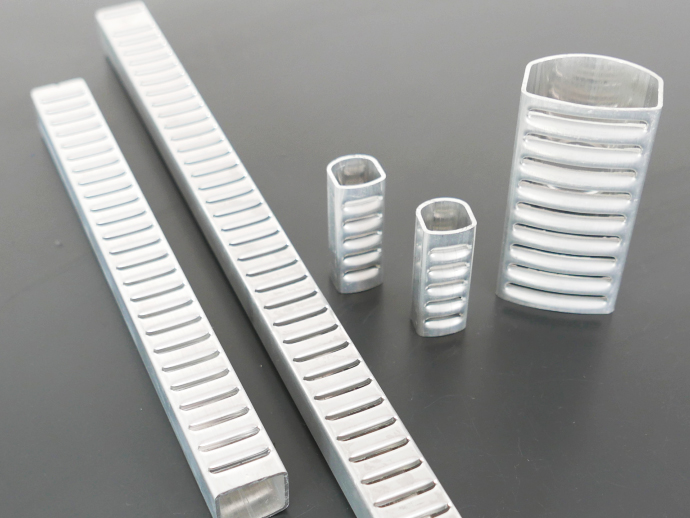

Esta punzonadora de tubos de cabecera del condensador cuenta con control PLC, operación HMI. Insertando manualmente la tubería de aluminio en el eje del núcleo, presionando el botón de inicio hacia abajo, la máquina posicionará automáticamente, insertará el eje del núcleo, sujetará, lubricará, perforará, impactará, embutirá el eje del núcleo, levantará y liberará automáticamente el tubo de cabecera terminado.
El sistema de protección de cortina de luz garantiza un funcionamiento seguro.

Datos técnicos principales de la punzonadora de tubos de cabecera del condensador
Item Datos
Código máquina JLG-Y900
Max. fuerza de trabajo 60T
Cantidad de tubos que se puede producir una vez 1
Material adecuado Aluminio o cobre
Diámetro de tubería y espesor de pared adecuados Φ30mm x (1.0~1.6) mm
Longitud efectiva de tubos adecuada 100~600mm
Ancho y tolerancia de la ranura perforada 1.0~3 ± 0.03 mm
Longitud y tolerancia de la ranura perforada 16~36 ± 0.03mm
Distancia central entre ranuras y tolerancia 5~12 ± 0.05mm
Velocidad de producción Aprox 20 segundos por pieza
Velocidad de cambio de troquel Aprox 30 minutos
Presión hidráulica 8~21MPa
Presión neumática 0.5~0.8MPa
Aceite hidráulico ISO VG32 para invierno; ISO VG46 para verano
Aceite lubricante ISO VG22-32
Potencia total del motor 7.2kW
Dimensión de la máquina 2800 x 2100 x 2750mm
Peso de la máquina Total 4200kg
