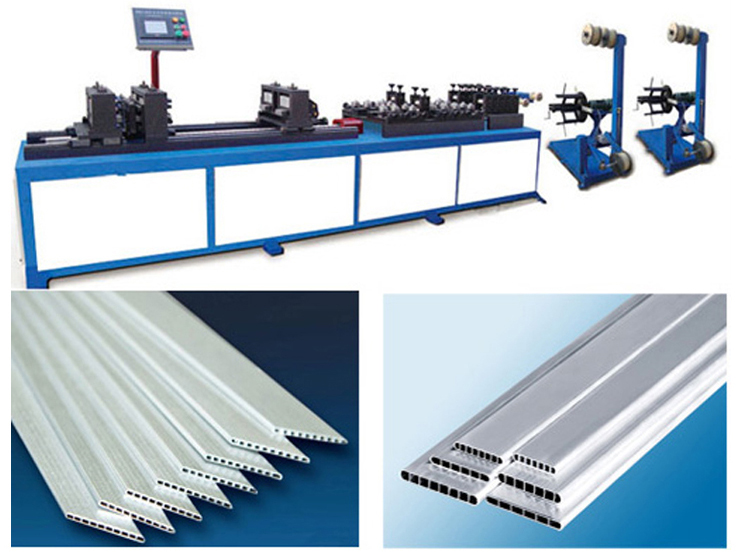

Máquina de enderezamiento y corte de tubos de microcanal de aluminio

Descripción de la máquina de enderezamiento y corte de tubos de microcanal de aluminio

El condensador de flujo paralelo en el aire acondicionado automotriz utiliza un tubo de aluminio plano de microcanal que también se denomina tubo multipuerto.
Esta máquina de enderezamiento y corte de tubos está especialmente diseñada para desenrollar automáticamente el tubo de aluminio microcanal en forma de carrete.
Esta máquina adopta tecnología especial de corte (nicking), sin rebabas y deformación muy pequeña en la sección de corte.
Y la máquina cuenta con una función especial para reducir los extremos del tubo, lo que es bueno para un mayor ensamblaje del núcleo.
Esta máquina puede cortar dos tubos de aluminio de microcanal simultáneamente.

Características principales de la máquina de enderezamiento y corte de tubos de microcanal de aluminio
  • Servoalimentación, estable y alta precisión de reposicionamiento
  • Corte de dos piezas de una sola vez, alta eficiencia
  • Con función especial de corte de ruptura de estiramiento, corte sin rebabas
  • Control del PLC, alta automatización: desbobinado automático, alimentación automática, corte automático.
Datos técnicos principales de la máquina de enderezamiento y corte de tubos de microcanal de aluminio
Item Datos
Material adecuado Tubo de aluminio microcanal
Ancho del tubo de microcanal 12-32mm
Espesor del tubo de microcanal 1.2-3mm
Tamaño de la bobina del tubo de microcanal Diámetro exterior: 1200mm Diámetro interior: 450-500mm Altura: 300-350mm Peso: máx. 300kg
Corte de piezas 2
Longitud de corte Min. 100 mm, sin límite máx.
Carrera de alimentación de una sola vez 200-900 mm
Velocidad de corte 15~22 cortes por minuto (longitud 500mm)
Precisión de corte a medida ≤ ±0.2mm (longitud 500mm)
Error de ancho de enderezamiento Menor a 0.02mm
Error de espesor de enderezamiento Menor a 0.04mm
Precisión de enderezamiento en la dirección del ancho Menor a 0.4 / 800mm
Precisión de enderezamiento en la dirección del espesor Menor a 0.8 / 800mm
Duración para cambiar la cuchilla de corte ≤ 5min
Duración para cambiar el ancho del tubo ≤ 15min
Energía eléctrica total Aprox 5kW
Fuente de aire 0.5-0.7MPa
Peso total Aprox 3000kg
Dimensión principal de la máquina Aprox 6000 x 850 x 700mm
