Dobladora de tubos serpentinos de microcanal de aluminio

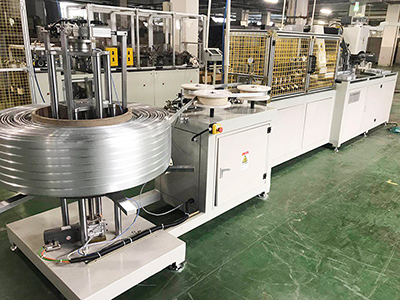

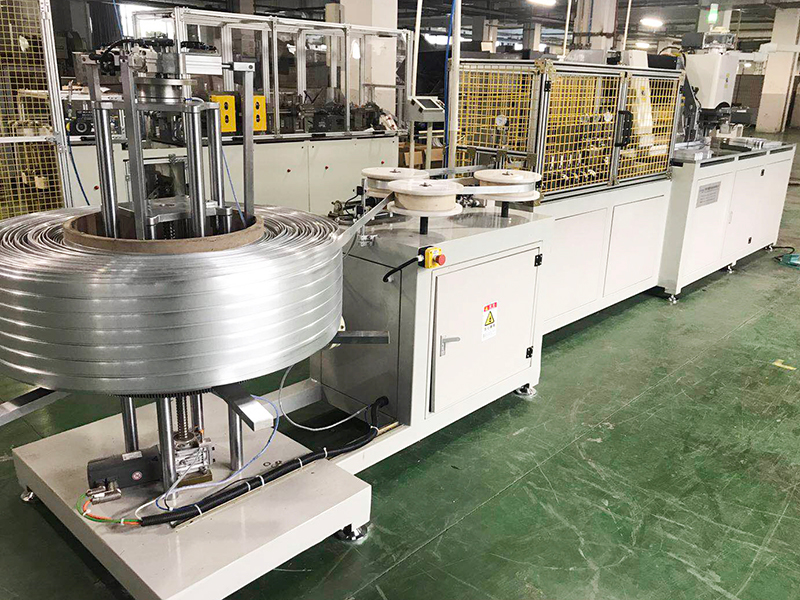

Esta dobladora de tubos serpentinos de microcanal de aluminio es especialmente para doblar tubos de aluminio planos multipuerto / microcanal en forma de serpentina para condensadores y evaporadores. Se compone de una hebra de tubo de bobina, un dispositivo de enderezamiento, un dispositivo de alimentación automática, un cabezal de flexión automático y un dispositivo de corte por estiramiento. Cuenta con control PLC y operación HMI, lo que permite que la longitud de alimentación, el radio de curvatura y la cantidad de flexión se preajusten en la pantalla táctil. Además, los parámetros se pueden configurar y guardar fácilmente para su uso futuro. Se garantiza una alta precisión de reposicionamiento debido a la alimentación del servomotor y la transmisión del husillo de bolas.

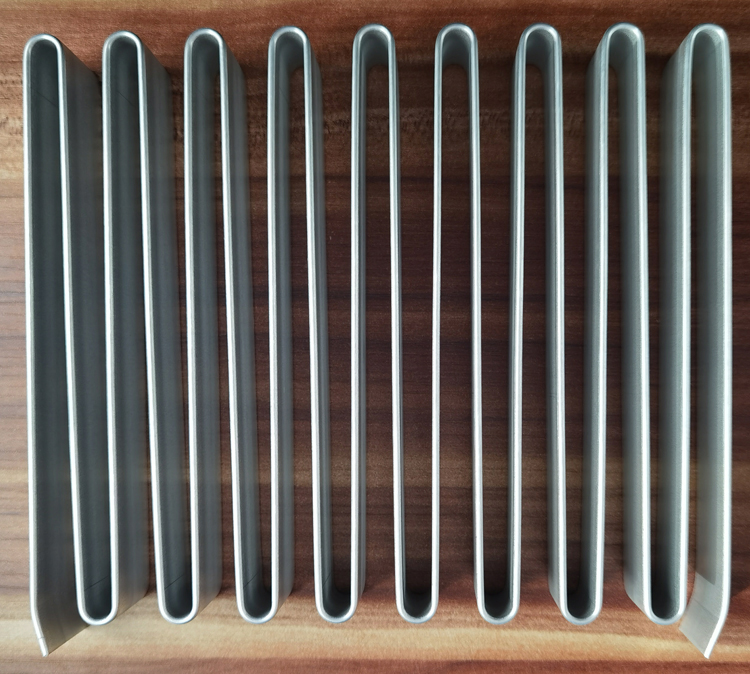

El tubo de microcanal también se llama tubo multipuerto, utilizado en condensadores y evaporadores de flujo paralelo. Esta máquina es para doblar tubos planos de microcanales en forma de serpentina.

Datos técnicos principales de la dobladora de tubos serpentinos de microcanal de aluminio
Item Datos
Tubo de aluminio plano multipuerto adecuado Ancho 16-32mm x espesor 1.3-3.0mm
Carretes de tubo plano adecuados Diámetro interior 300~600mm, diámetro exterior max. 1200mm, altura 400mm, peso 500kg
Longitud de núcleo adecuada 120-680mm
Max. cantidad de doblado 50
Precisión de alimentación de longitud ±0.25mm
Nivelación de la pieza terminada Menor a 1mm
Presión neumática 0.5MPa
Potencia total del motor 4.5kW
Velocidad de producción 90-150 segundos (Alimentación, doblado, corte @250mmx17 curvas)
Productividad 250 núcleos por turno (@250mmx17 curvas)
Máquina principal Aprox 1500kg
Dispositivo carrete (Pay-off) Aprox 1100kg
Máquina principal Aprox 4500 x 2000 x 1750mm
Dispositivo carrete (Pay-off) Aprox 1800 x 2200 x 1800mm
Ocupación de línea Aprox 15m x 1.5m x 1.7m (LxAnxAl)
