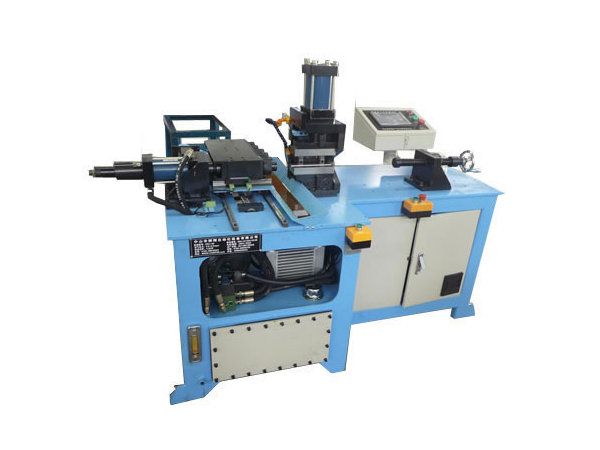

La máquina formadora de extremos de tubo se ofrece especialmente para la expansión del extremo del tubo, reducción, estrechamiento, formación de boca de campana, formación de anillo de posicionamiento, etc. El tubo procesado con nuestra máquina formadora de extremos de tubo se usa generalmente en la industria, como aire acondicionado, calentador y automóvil. El equipo de formación de extremos de tubo se puede diseñar con una sola estación, tres estaciones, cuatro estaciones, cinco estaciones y seis estaciones. El cliente puede elegir la máquina de procesamiento de tubos en función de la demanda real.

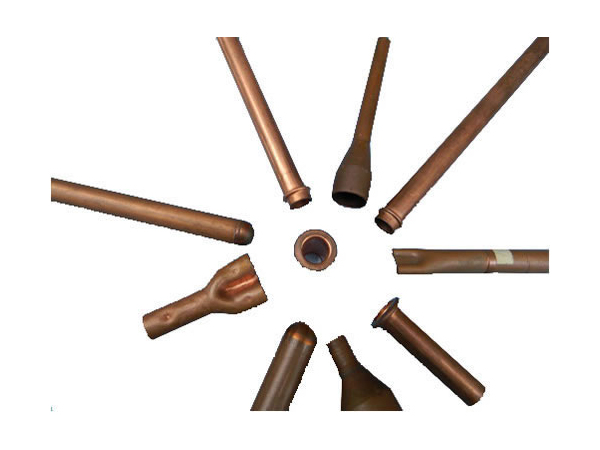

Vista del producto terminado
Parámetros técnicos de la máquina formadora de extremos de tubos.
Item
Especificaciones
Modelo
Máquina formadora de extremo de tubo de cobre de 3 estaciones
Diámetro del tubo de cobre aplicable
φ6-12mm
Espesor de pared del tubo de cobre aplicable
0.5-0.75mm
Longitud de tubo de cobre adecuada
Max. 1.5m(Boca de campana: 3.5-4m)
Coaxialidad entre el extremo formado y el centro del tubo
Menor de 0.1mm
Fuera de redondez
Menos del 10% del diámetro del tubo
Precisión de reposicionamiento
Menos de 0.15mm
Duración de la acción única
3-5 segundos
Tamaños típicos de tubos de cobre de diámetro expandido/reducido
Diámetro del tubo × espesor de la pared
Tamaño formado
φ12×0.6mm
90° boca de campana, φ15.1mm
φ6×0.5mm
90° boca de campana, φ9.2mm
φ12x0.75mm
φ12.7mm(0~-0.15mm)
φ9.53×0.75mm
φ10mm(0~-0.15mm)
φ8×0.75mm
φ9.53mm(0~-0.15mm)
φ7×0.75mm
φ9.4mm(0~-0.15mm)
φ10×0.75mm
φ9.53mm(0~-0.15mm)
φ10×0.75mm
φ12.7mm(0~-0.15mm)
Podemos diseñar y configurar diferentes tipos de formadores de extremos de tubo de acuerdo con sus requisitos reales:

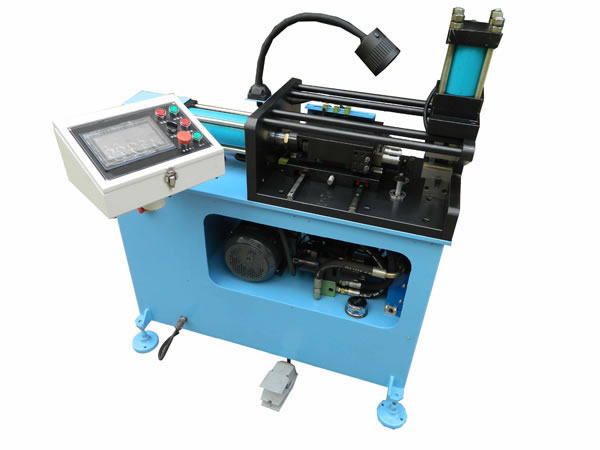

Formadora de extremo de tipo giratorio
Formadora de extremo integrado de empuje directo y giro

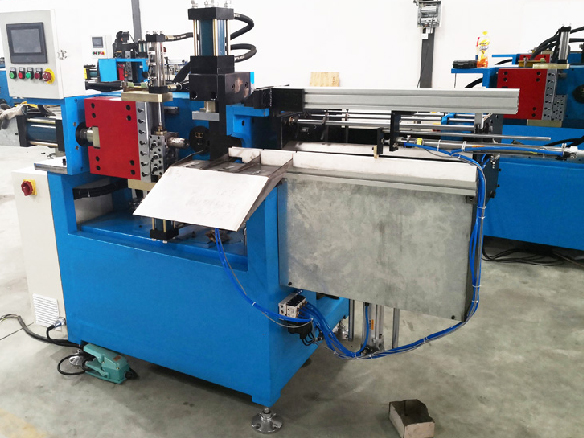

Máquina formadora de extremos multiestación con carga automática
