Máquina de enderezamiento y corte de tubos de cobre

Comentarios

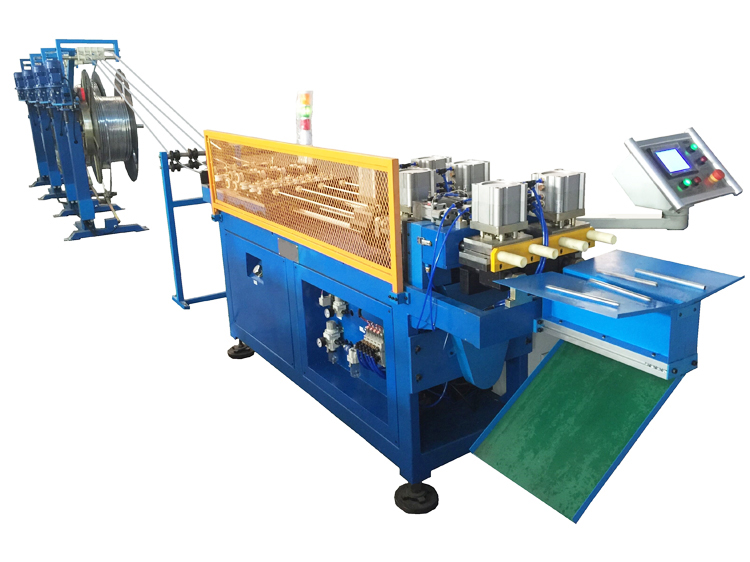

Esta máquina de enderezamiento y corte de tubos de cobre es para enderezar tubos de cobre de bobina, detectando automáticamente la longitud y el corte sin rebabas.

Esta máquina adopta la tecnología de corte (pull-apart), que es el método de corte más avanzado del mundo, que elimina o minimiza la reducción del diámetro interior del tubo que podría ocurrir y también brinda resultados de corte sin rebabas.

Características principales de la máquina de enderezamiento y corte de tubos de cobre
  • Alimentación servo, estable y alta precisión de reposicionamiento
  • Corte de cuatro piezas una vez, altamente eficiente
  • Adopta tecnología pull-apart, menos relación de reducción de diámetro interior del extremo del tubo
  • Cortador orbitado con lubricante en aerosol, corte sin rebabas
  • Control del PLC, alimentación automática de alta automatización, corte automático, descarga automática, alarma automática

Datos técnicos principales de la máquina de corte de tubos

Item Datos Observaciones
Material Tubo de cobre de bobina
Diámetro φ6.35~φ19.05mm
Espesor de pared 0.3~1.0mm
Tamaño de la bobina de cobre Diámetro exterior: 1000~1250mm, Diámetro interior: 130mm
Peso de la bobina de cobre Max. 280kg
Corte de piezas 4 Doble unidad, una sola vez
Longitud de corte Min. 40 mm, sin límite máximo Cuando es inferior a 100mm, no pre-estiramiento
Carrera de alimentación de una sola vez 1000 mm
Eficiencia de trabajo 8 veces por minuto (L=1000)
Tolerancia a la rectitud ≤2%
Precisión de reposicionamiento L≤1000 mm≤0.3mm L≥1000 mm≤0.6mm do-espesor de pared original d1-espesor de pared acabado f=(d1- d0)/ d0 %
Ratio de contracción del diámetro interno de la boca f< 20%
Diferencia de longitud entre cuatro piezas s0.5mm(L=1000)
Estado de la superficie después del corte Sin arañazos aparentes, marcas de embutido, etc. Sin rebabas en la boca
Redondez de los tubos cortados No redondez s3%
Potencia 380V 50Hz3Kw Con interruptor de aire
Fuente de aire 0.5-0.7MPa

Para la enderezadora y cortadora de tubos de cobre sin rebabas, también hay una estación de conducción única para dos tubos o para cuatro tubos.
