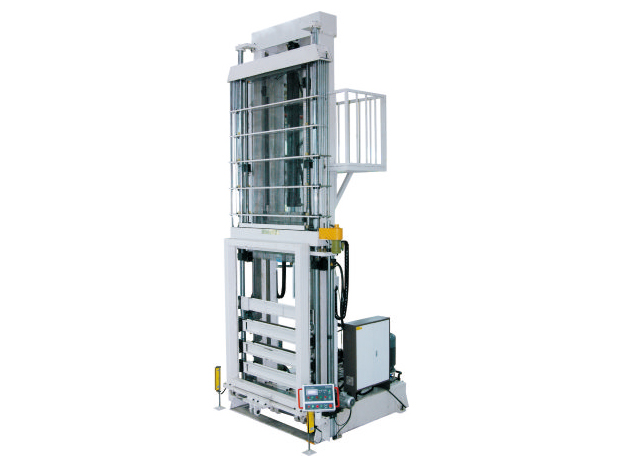

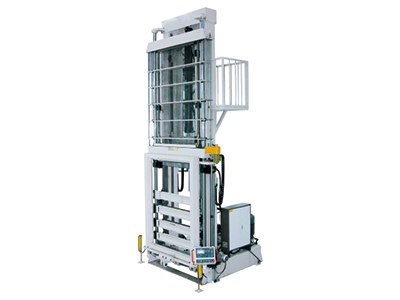

Este expansor de tubo vertical está especialmente diseñado para la producción de bobinas de intercambiadores de calor. Puede expandir tubos de cobre, agrandar los extremos del tubo y llamear los extremos del tubo en un ciclo, para hacer que los tubos de cobre y las aletas de aluminio se unan firmemente para una mayor eficiencia de intercambio de calor.
La máquina adopta un sistema de lubricación compulsiva centralizado para la lubricación de todo el equipo.
Principales datos técnicos del expansor vertical de tubo
Item
Datos
Diámetro exterior del tubo de cobre adecuado
1/2” (personalizado)
Espesor adecuado de la pared del tubo de cobre
0.5mm
Filas de tubos de cobre adecuadas (máx.)
6 (personalizado)
Números de tubos en cada fila (máx.)
10 (personalizado)
Paso de hoyo
Según el embutido (drawing)
Paso de fila
Según el embutido (drawing)
Longitud del tubo de cobre
200~2100mm (personalizado)
Error de paralelismo entre placas de cabecera
Menos del 0.1% del ancho de la bobina
Error de superficie de la bobina
Menor a 1mm
Error de longitud de bobina
Menos del 0.1% de la longitud de la bobina
Error de concentricidad entre expansión y quema
≤Φ0.2mm
Fuerza hidráulica máx. para expansión
30Tons
Tiempo de tacto
30 segundos/ciclo
Velocidad de descenso rápido (expansión del tubo)
6.71m/min
Velocidad de desaceleración (quema secundaria)
1.1m/min
Velocidad de subida rápida
9.81m/min

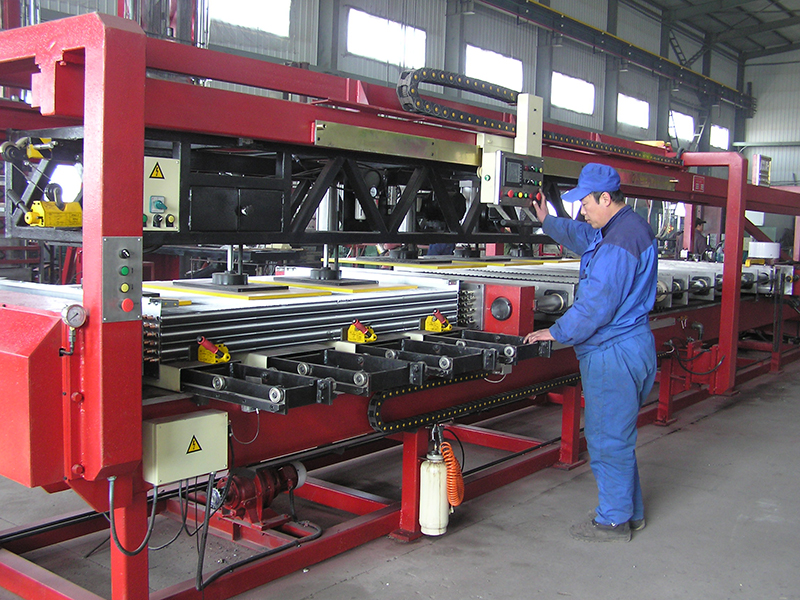

Para la producción de bobinas de intercambiadores de calor de gran tamaño, se utilizarán expansores de tubo horizontales:

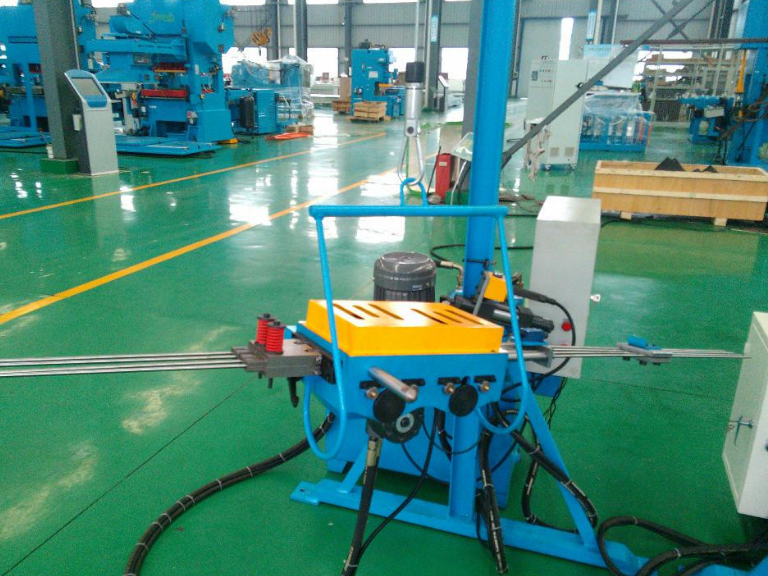

Para talleres de pequeña capacidad, los expansores de tubo portátiles serán una buena opción:
