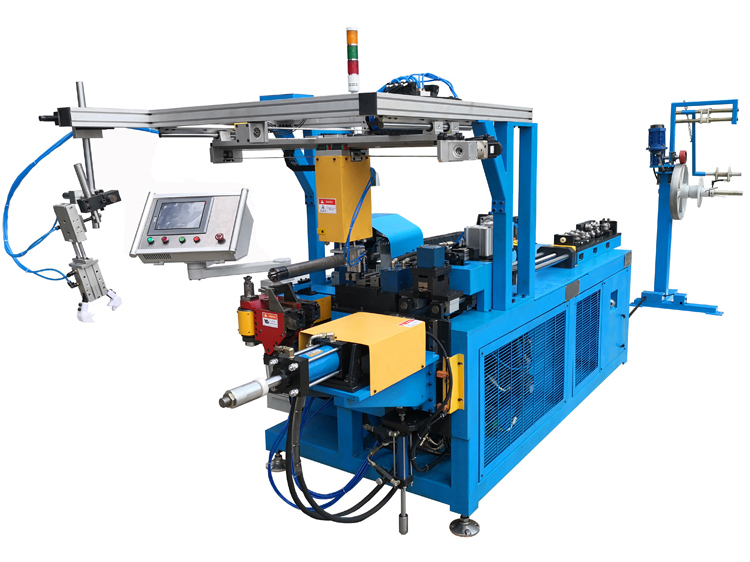

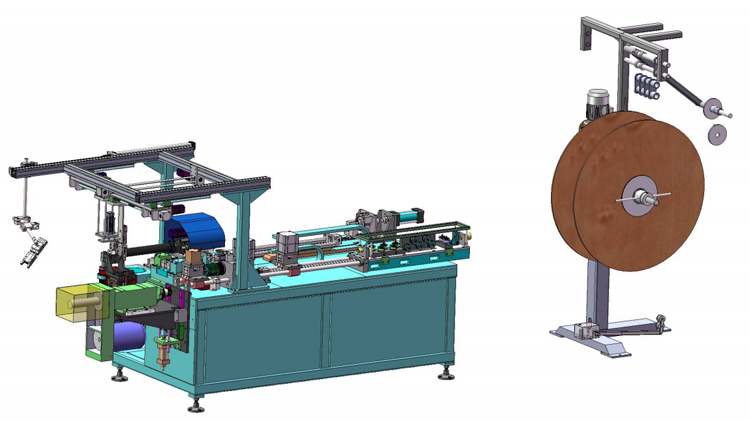

Máquina de enderezado, quema y doblado de tubos de cobre

Descripción de la máquina de enderezado, quema y doblado de tubos de cobre

Esta máquina de enderezado, quema y doblado de tubos de cobre está especialmente diseñada para desenrollar, enderezar, formar extremos, doblar y cortar tubos de cobre de bobina en diferentes formas, utilizados en aires acondicionados e intercambiadores de calor.

This machine is an integrated machine, combing straightening, end forming and 3D bending together. There is robot manipulator automatically move end-formed parts to bending station.

La máquina es de control PLC, operación HMI, automática completa, alta uniformidad, no requiere mano de obra.

Esta línea de máquina está diseñada para ser de servicio pesado para máx. diámetro exterior de tubo de cobre de 22mm. La fuerza de sujeción para doblar será hidráulica y el servomotor para doblar será mucho mayor.

Datos técnicos principales de la máquina de enderezado, quema y doblado de tubos de cobre
Item Datos
Material adecuado del tubo de cobre / aluminio Duro / blando
Tamaño de carrete de tubo de cobre adecuado Max. peso 280kg Max. diámetro exterior: Ф1250mm; ID: Ф130mm
Diámetro adecuado del tubo de cobre Max. Φ22mm x 1.2mm
Estación de doblado Radio de curvatura Max. R 60mm; Min. R 10mm
Max. Longitud de la pieza de trabajo 1200mm
Eje de alimentación (X) Carrera 0 - 1200mm
Velocidad 0 - 1200mm/seg
Precisión ±0.05mm
Eje giratorio (Y) Ángulo 0 - ±360°
Velocidad 0 - 600°/seg
Precisión ±0.05°
Eje de doblado (Z) Ángulo 0 - 200°
Velocidad 0 - 300°/seg
Precisión ±0.05°
Estación de desbobinado y enderezamiento Carrera de alimentación de una sola vez Max. 1000mm
Error de rectitud lineal ≤2‰
Error de reposicionamiento Cuando L≤1000mm, ≤0.3mm Cuando L≥1000 mm, ≤0.6mm
Ratio de reducción del diámetro interior del extremo del tubo f < 20% *
Diferencia de longitud entre tubos ≤0.5mm (L=1000)
Estado de la superficie después del corte Sin rasguños aparentes, marcas del embutido; Sin rebabas
Redondez de los tubos cortados Cuando el diámetro ≤ ф12.7, ≤3% Cuando el diámetro >ф12.7, ≤0.4mm
Estación de conformado final Potencia Hydraulic
Estaciones de trabajo 1
Método de conformado final quema
Eficacia general del equipo 3~4 segundos por curva
Energía eléctrica 380V / 50Hz / 7.0kW
Dimensión de toda la línea L4000 x An 1000 x Al 1300mm
Peso total 1000kg
Fuente neumática 0.5 - 0.7MPa
Presión hidráulica 5 - 7MPa

1-Cuando la longitud de corte es inferior a 100mm, habrá una función de pre-estiramiento.
* 2- Ratio de reducción del diámetro interior del extremo del tubo significa:
