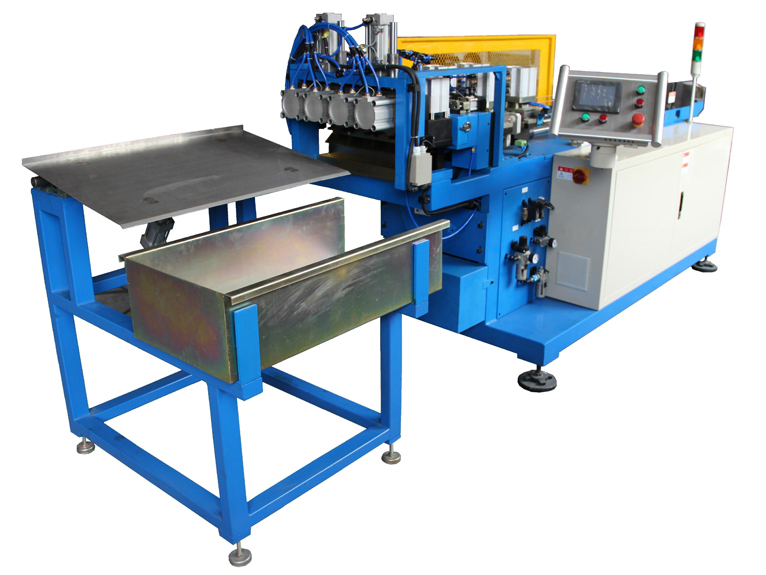

Máquina de corte y quema de tubos de cobre

Comentarios

Esta máquina de corte y quema de tubos de cobre combina enderezamiento y quema final, ofreciendo desbobinado, enderezamiento, corte sin rebabas y quema de un extremo, ampliamente utilizada para el procesamiento de tubos de cobre / aluminio.

Características principales de la máquina de corte y quema de tubos de cobre
  • Servoalimentación, estable y alta precisión de reposicionamiento
  • Procesamiento único de cuatro piezas, alta eficiencia
  • Adoptando tecnología pull-apart, menos relación de identificación del extremo del tubo
  • Quema neumática
  • Control PLC, alta automatización: alimentación automática, quema automática, corte automático, descarga automática, alarma automática.
Datos técnicos principales de la máquina de corte y quema de tubos de cobre
Item Datos
Tubo de cobre / aluminio adecuado Bobina, TP1/2 (M/M2)
Rango de diámetro de tubo adecuado Ф4.0~10.0mm
Espesor adecuado de la pared del tubo Max. 0.7mm
Rango de longitud de corte Min. 100m; Sin límite en la longitud máxima
Dispositivo Pay-off (carrete) Pasivo, para cuatro tubos
Estación de corte Dos estaciones (cada una para dos tubos)
Velocidad de corte 6 cortes por minuto (@L=600mm)*
Velocidad de alimentación Max. 0.5m/s
Max. tiempo 7 segundos
Carrera de alimentación de una sola vez Max. 800mm
Tolerancia a la rectitud ≤2‰
Tolerancia de corte a medida ≤0.3mm /1000mm
Diferencia de longitud entre dos tubos ≤0.5mm
Ratio de reducción del diámetro interior del extremo del tubo f < 25%*
Fuera de redondez del extremo acabado Menos del 1% del diámetro del tubo
Coaxialidad entre el extremo terminado y el centro del tubo Menor a 0.1mm
Max. error de profundidad de procesamiento Menor a +/-0.5mm
Aire comprimido 0.5-0.7MPa
Consumo eléctrico total 6kW

1- Cuando la longitud de corte es inferior a 100mm, no habrá función de pre-estiramiento.
* 2- Ratio de reducción del diámetro interior del extremo del tubo significa:
