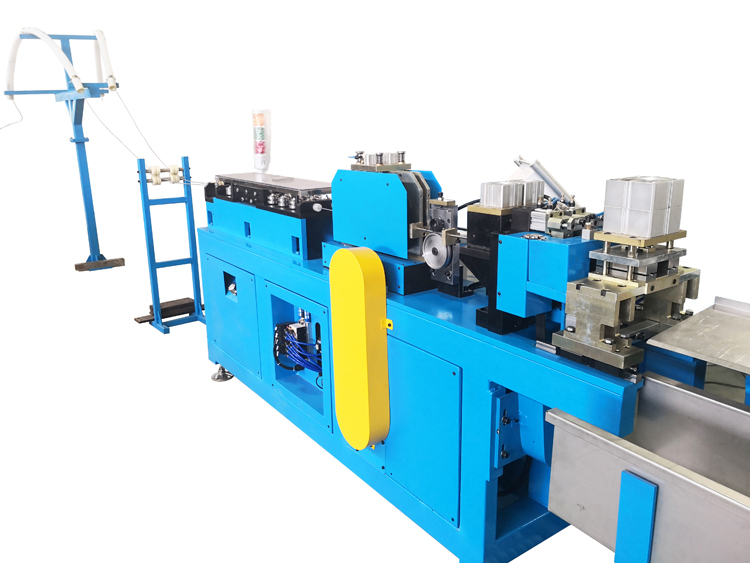

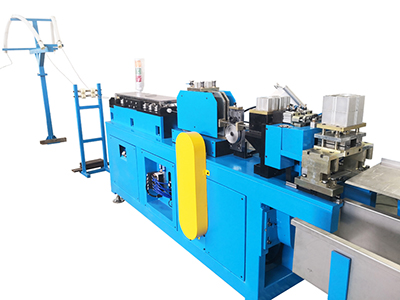

Enderezadora y cortadora de tubos Bundy

Comentarios

Esta enderezadora y cortadora de tubos Bundy es para enderezar tubos Bundy de bobina y tubos de cobre capilares, detectando automáticamente la longitud y el corte sin rebabas.

Esta máquina adopta la tecnología de corte (pull-apart), que es el método de corte más avanzado del mundo, que elimina o minimiza la reducción del diámetro interior del tubo que podría ocurrir y también brinda un resultado de corte sin rebabas.

Características principales de la enderezadora y cortadora de tubos Bundy
  • Servoalimentación, estable y alta precisión de reposicionamiento
  • Corte de dos piezas de una sola vez, alta eficiencia
  • Adoptando tecnología pull-apart, menos relación de reducción del diámetro interior del extremo del tubo
  • Cortador orbitado con lubricante en aerosol, corte sin rebabas
  • Control del PLC, alta automatización: alimentación automática, corte automático, conteo automático, alarma automática.

Datos técnicos principales de la enderezadora y cortadora de tubos Bundy

Item Datos
Tubo adecuado Bobina tubo de cobre TP1/2 (M/M2) / Tubo Bundy
Rango de diámetro de tubo adecuado Ф4.6~Ф10.6mm
Espesor adecuado de la pared del tubo 0.5~1.0mm
Rango de longitud de corte 40mm ~ ilimitado
Dispositivo pay-off (carrete) 1
Tamaño del carrete de la bobina del tubo Diámetro exterior: 400~600mm; Peso: max. 100kg
Tubos cortados en una vez 2
Velocidad de corte 8 cortes por minuto (@L=1000mm)*
Carrera de alimentación de una sola vez Alimentación continua, sin límite de longitud
Tolerancia de corte a medida ≤0.3mm /1000mm
Ratio de reducción del diámetro interior de la boca del tubo f < 20% *
Diferencia de longitud entre dos piezas ≤0.5mm
Redondez de los tubos cortados No redondez ≤3%
Estado de la superficie después del corte Sin rasguños aparentes, marcas del embutido; Sin rebabas
Aire comprimido 0.5-0.7MPa
Consumo eléctrico total 1.0kW
Dimensión principal de la máquina 2600 x 1200 x 1500mm
Dimensión del dispositivo pay-off (carrete) 2000 x 1000 x 2000mm

1- Cuando la longitud de corte es inferior a 100mm, no habrá función de pre-estiramiento.
* 2- Ratio de reducción del diámetro interior del extremo del tubo significa:
