Dobladora de tubos de horquilla (Tipo U)

Comentarios

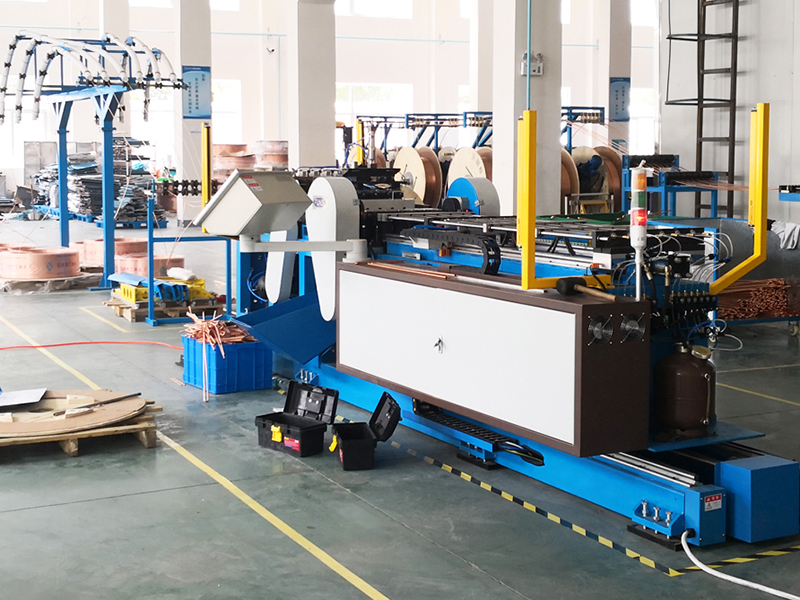

Esta dobladora de tubos de horquilla está especialmente diseñada para desenrollar, enderezar, cortar sin rebabas y doblar tubos de cobre de bobina en forma de U larga, utilizados en aire acondicionado e intercambiadores de calor.

Esta máquina se compone de un desbobinador, un dispositivo de enderezamiento y corte, un dispositivo de doblado y retorno de tubos, un dispositivo de descarga, un sistema hidráulico, un sistema neumático y un sistema de control PLC.

Principales datos técnicos de la dobladora de tubo de horquilla

Item Datos
Material de tubo de cobre adecuado TP2
Diámetro adecuado del tubo de cobre Φ7mm; Φ9.52mm (personalizado)
Radio de doblado ф7: R21mm; ф9.52: R25.4mm
Números de tubos de cobre 6 (personalizado)
Max. longitud del tubo de cobre 275~1600mm (personalizado)
Velocidad de producción L≤300, < 8s; L≤800, < 12s; L≤1600, < 20s;
Error de longitud L< 800, ±0.5mm; L≥800mm, ±0.8mm
Error de longitud entre dos extremos Menor a 1.0mm
Error de distancia central entre dos extremos Menor a ±0.1mm (within 14mm away from loop)
Diámetro interior del tubo en los extremos de corte ф7: >ф5.6mm; ф9.52: >ф8mm
Error de rectitud Curvatura ≤3mm @L=1000mm
Ratio de aplanamiento en el área del bucle Menor a 15%
Ratio de adelgazamiento en el área del bucle Menor a 30%
Calidad de acabado Sin arrugas, arañazos, grietas, hoyuelos, protuberancias, rebabas
