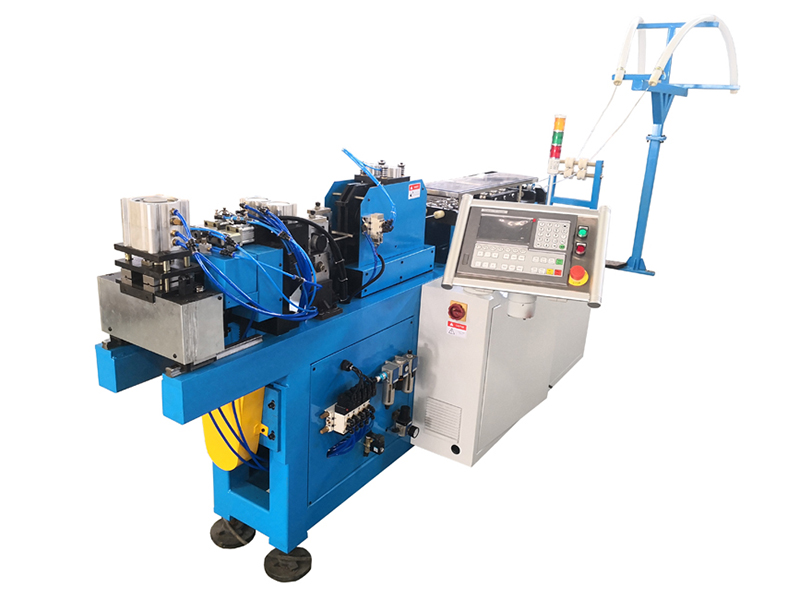

Máquina de corte y bordoneado de tubos capilares

Esta máquina de corte y bordoneado de tubos capilares es para el enderezamiento totalmente automático de tubos de bobina capilar de cobre, detectando longitud, pre-estiramiento, bordoneado y corte sin rebabas.

Esta máquina de corte y bordoneado adopta la tecnología de corte por separación, que es el método de corte más avanzado del mundo, que elimina o minimiza la reducción del diámetro interior del tubo que podría ocurrir y también brinda resultados de corte sin rebabas.

Características principales de la máquina de corte y bordoneado de tubo capilar
  • Servoalimentación, estable y alta precisión de reposicionamiento
  • Procesamiento de dos piezas a la vez, altamente eficiente
  • Cortador orbitado con lubricante en aerosol, corte sin rebabas
  • Con pre-estiramiento y bordoneado en línea, tanto la conducción neumática
  • Control PLC, operación HMI, simple y conveniente
Datos técnicos principales de la máquina de corte y bordoneado de tubos capilares
Item Datos
Tubo de cobre adecuado Coil, TP1/2 (M/M2)
Rango de diámetro de tubo de cobre adecuado Ф2.0~Ф6.5mm
Espesor adecuado de la pared del tubo de cobre 0.2~0.5mm
Rango de longitud de corte 40mm ~ unlimited
Dispositivo Pay-off (carrete) Solo un puente transmisor se enrolla horizontalmente tendido en tierra
Tuberías cortadass una vez 2
Velocidad de corte 4 cortes por minuto (@L=1000mm)
Carrera de alimentación de una sola vez Alimentación continua, sin límite de longitud
Tolerancia de corte a medida ≤0.3mm /1000mm
Ratio de reducción del diámetro interior del extremo del tubo f < 20% *
Redondez de los tubos cortados No redondez ≤3%
Diferencia de longitud entre dos piezas ≤0.5mm

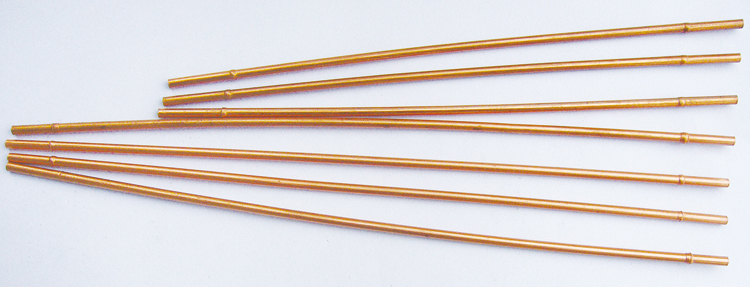

Estado de la superficie después del corte Sin rasguños aparentes, marcas del embutido; Sin rebabas
Aire comprimido 0.5-0.7MPa
Consumo eléctrico total 1.0kW
Dimensión principal de la máquina 2800 x 1300 x 1600mm
Dimensión del dispositivo pay-off (carrete) 2000 x 1000 x 2000mm

1-Cuando la longitud de corte es inferior a 100mm, no habrá función de pre-estiramiento.
* 2- Ratio de reducción del diámetro interior del extremo del tubo significa:
