Dobladora de tubos de retorno

Comentarios

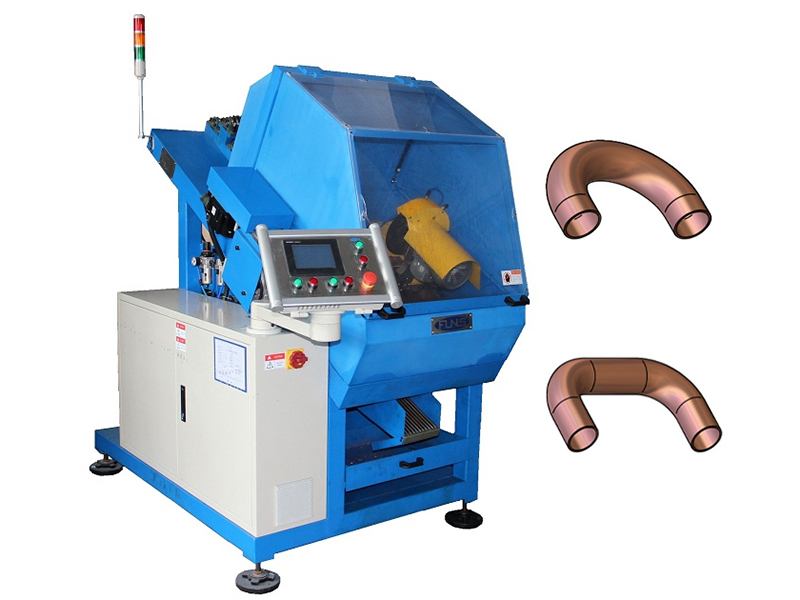

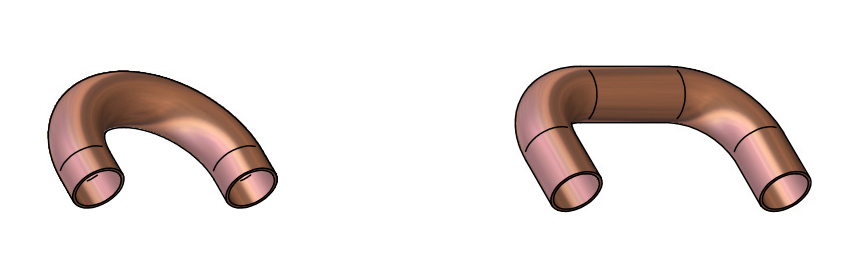

Esta dobladora de tubos de retorno está especialmente diseñada para desenrollar, enderezar, doblar y cortar tubos de cobre de bobina en curvas en U de retorno y curvas C cruzadas, utilizadas en acondicionadores de aire e intercambiadores de calor.

Esta dobladora de tubo de retorno se compone de dispositivo pay-off (carrete) de tubo de cobre de bobina, dispositivo de enderezamiento, dispositivo de doblado y corte, dispositivo de descarga, sistema hidráulico, sistema neumático y sistema de control PLC.

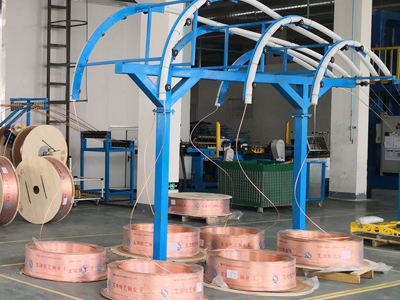

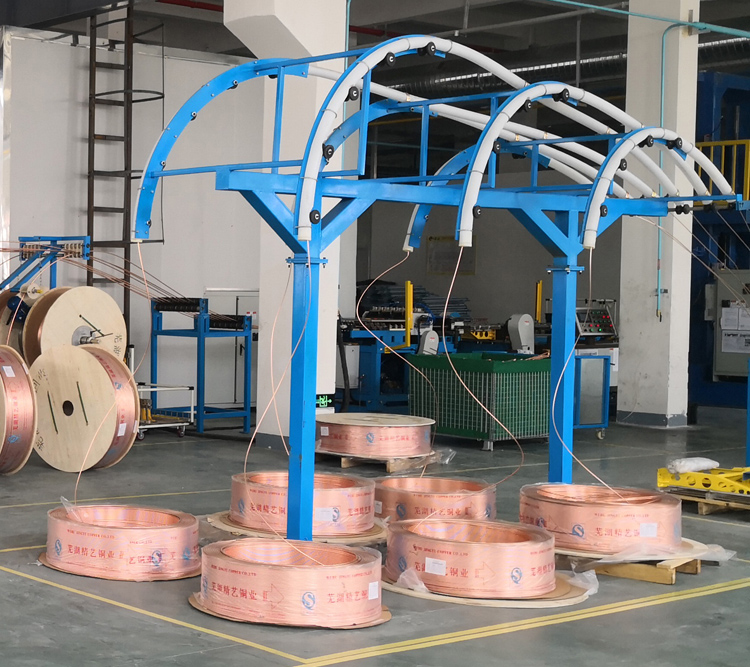

Para tubos de cobre de bobina de diámetro no superior a 9.52mm (3/8"), por debajo de 5 cabezales se utilizará un dispositivo pay-off (carrete), accionamiento pasivo, sin alimentación.

Principales datos técnicos de la dobladora de tubos de retorno
Item Datos
Material de tubo de cobre adecuado TP2
Tamaño de carrete de tubo de cobre adecuado Max. diámetro exterior: Ф1100mm; diámetro interior: Ф130mm
Diámetro adecuado del tubo de cobre Φ7.0mm / Φ9.52mm
Números de tubos de cobre Max. 5 piezas
Tiempo de ciclo < 6s (para curvas en U)
Error de altura de curvatura en U ±0.5mm
Error de longitud entre dos piernas Menor a 0.5mm
Error de radio ±0.5mm
Error de paso (distancia central entre las piernas) ±0.1mm
Error de rectitud Curvatura ≤3mm @L=1000mm
Ratio de aplanamiento en los extremos del tubo Menor a 5%
Ratio de adelgazamiento en el área del bucle Menor a 30%
Altura de la rebaba en dos extremos Menor a 0.2mm
Calidad de acabado Sin arrugas, rasguños, grietas, hoyuelos, protuberancias
Energía eléctrica total 5kW
Para las curvas de retorno, hay otras máquinas auxiliares:
  • Máquina de reducción/expansión de extremos de tubos de retorno
  • Máquina de montaje de anillos de soldadura de curvas de retorno
  • Máquina de limpieza y pulido de curvas de retorno
