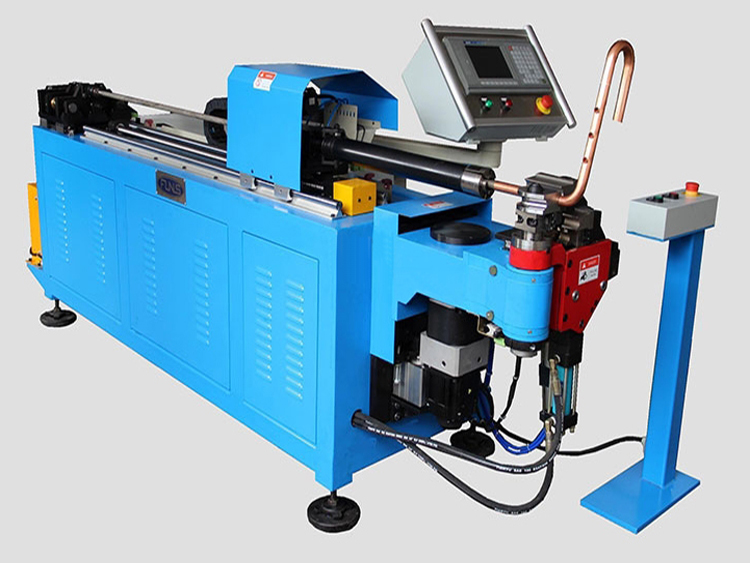

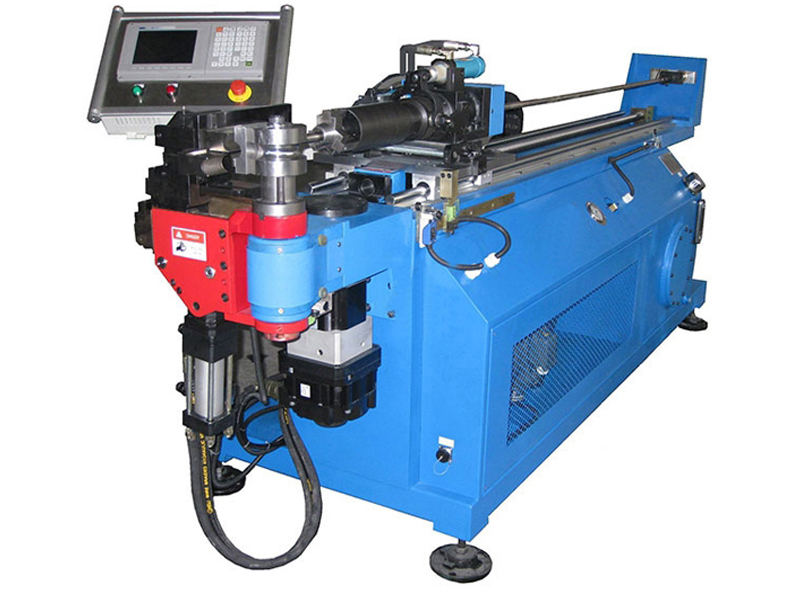

Dobladora CNC de tubo de cobre

Características principales de la dobladora CNC de tubo de cobre
  • El marco y el cuerpo de la dobladora de tubos adoptan la estructura de la quilla para garantizar una alta intensidad, rigidez y estabilidad.

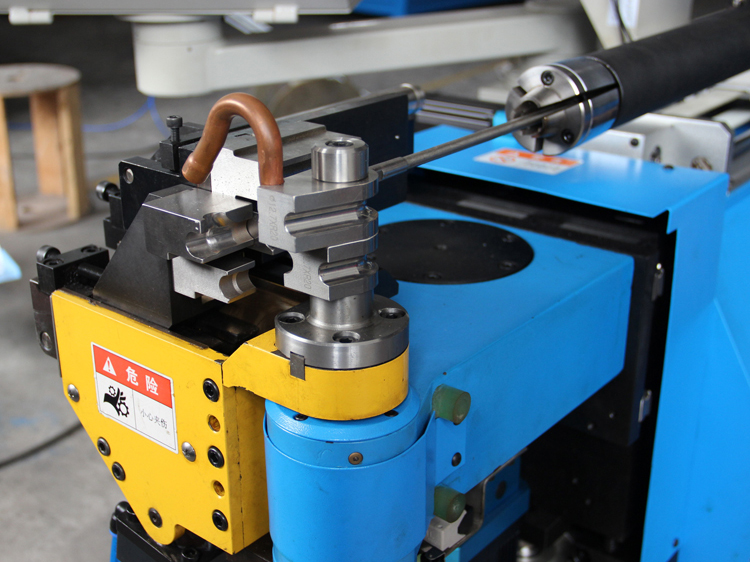

  • El cabezal de flexión está diseñado en una estructura de caja integral y el brazo de flexión adopta una cadena de dientes precisa como transmisión, ofreciendo alta precisión.
  • La estructura de sujeción especial garantiza suficiente fuerza de sujeción, para no dañar la pieza de trabajo.
  • La varilla del núcleo es de tipo de junta universal, exenta de lubricación.
  • La máquina tiene función de autocomprobación para detectar el original de los ejes X y Z y alarma de punto muerto.
  • Pantalla LCD de 8", teclado antiincrustante integrador
  • El controlador CNC puede guardar programas de 400 unidades para 400 productos, código G-M, con interfaz RS232
  • El programa tiene función de calibración automática para el ángulo de flexión y la longitud, conteo automático, alarma automática, memoria de apagado.
Principales datos técnicos de la dobladora CNC de tubo de cobre
Item Datos
Diámetro adecuado del tubo de flexión Cobre/aluminio Max. 20mm
Acero al carbono Max. 16mm
Espesor adecuado de la pared del tubo Cobre/aluminio Max. 1.5mm
Acero al carbono Max. 1.0mm
Max. ángulo de doblado 0- 200º
Ángulo de rotación 3D 360º
Max. radio de doblado R80mm
Min. radio de doblado R10mm
Max. longitud de pieza de trabajo 1800mm (tipo directo)
Carrera de alimentación 0-1200mm
Eficiencia general de flexión 2.2 sec. por curva
Velocidad de alimentación 1-1200mm/seg.
Velocidad de rotación 0-600 º/seg.
Velocidad de doblado 0-300 º/seg.
Precisión de reposicionamiento Eje de alimentación ±0.05mm
Eje giratorio ±0.05º
Eje de doblado ±0.05º
Servo motor power Eje de alimentación 1.5kW
Eje giratorio 0.75kW
Eje de doblado 3.0kW
Presión neumática 0.5-0.7MPa
Fuente de alimentación 380V, 3 fase, 50Hz
Dimensión de la máquina 2500 x 620 x 1300mm
Peso Aprox 1200kg
  • Por encima de la dobladora CNC de tubos de cobre es de diseño de matriz de doblado único. También tenemos modelos de troquel de 2 capas y troquel de 3 capas.

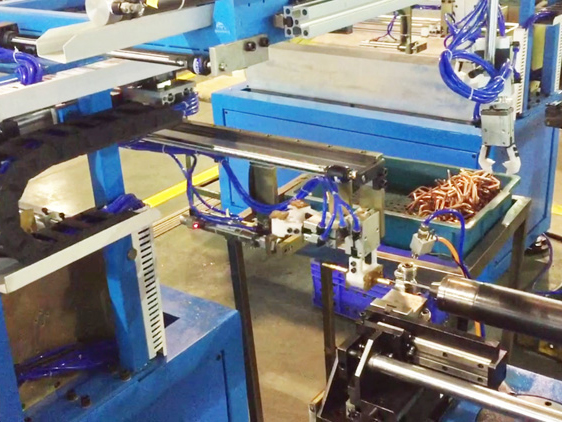

  • Podemos proporcionar un dispositivo de carga automática y un manipulador para lograr una operación desatendida automática completa.
  • También podemos integrar la función de perforación de agujeros de collar en el doblador de tubos.
