Máquina enrolladora de bobinas de transformador

Hay máquinas enrolladoras de bobinas horizontales y máquinas enrolladoras de bobinas verticales con diferentes capacidades y configuraciones.

Existen tres máquinas para bobinado de transformadores, con diferentes capacidades y configuraciones.

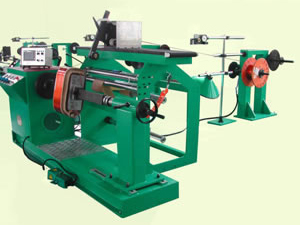

Esta máquina de bobinado es adecuada para bobinas HV en forma redonda o rectangular para transformadores de distribución de 30-2500kVA

Esta máquina está compuesta por un dispositivo de enrollado principal, dispositivo de disposición del alambre automática, dispositivo de alimentación de aislante interlaminar, descargador de alambre de tensión ajustable, sistema neumático, sistema de control PLC y servo, etc.

Esta máquina tiene una alta automatización, funciones completas, fuerza dinámica potente. Puede asegurar la tensión axial y compacidad latitudinal por lo que es adecuada especialmente para el enrollado de bobinas rectangulares.

1. Diámetro externo máx. de la bobina: menor a 600mm
2. Altura axial: menor a 700mm
3. Longitud diagonal de la bobina rectangular: máx. 1000mm
4. Peso de la bobina: máx. 500kg
5. Alambre adecuado: alambre plano máx. 3x12mm; alambre redondo lacado de un diámetro de 0.3-3mm
6. Velocidad de enrollado: 0~200rmp

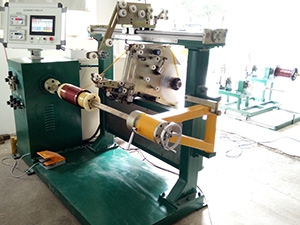

Máquina bobinadora automática (con aplicación automática de aislante)

Esta máquina está especialmente diseñada para el bobinado con un guía conductor automático y aplicación del papel de aislamiento interlaminar de forma completamente automática.

Información técnica

No. Item Información
1 Funciones
1.1 Altura central 850mm
1.2 Ancho de bobina max. Max. 800mm
1.3 Bobina apta DE 700mm; DI:80mm
1.4 Torsión de eje principal 800N·m
1.5 Velocidad de eje principal Estándar 0-210rpm (max. 0-370rpm)
1.6 Potencia motora de eje principal 3kW
1.7 Largo de eje principal 900mm
1.8 Gúia de servomotor 800mm
1.9 Conducción de guía Husillo de bolas + Guía lineal + accionamiento servo
2 Conductores
2.1 Cable redondo 0.6-4.5mm
2.2 Cable plano 1 x 12mm
3 Aislación interlaminar (Dos dispositivos de desenrollado )
3.1 Tensión neumatica
3.2 Ancho de papel aislante 10-20mm
3.3 Aislamiento Costados derecho e izquierdo, accionado por servomotor
3.4 Rebobinado de papel aislante Servomotor

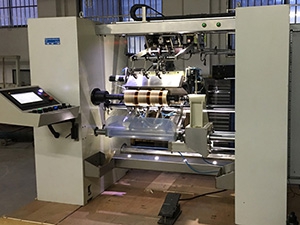

Bobinadora automática para múltiples bobinas

Esta es una máquina de bobinado completamente automática diseñada especialmente para bobinas de transformadores con voltajes menores a 110kV. Si se enrollan bobinas para transformadores de 35kV, se pueden enrollar dos o tres bobinas de forma simultánea, con un máximo de 9 bobinas a la vez. También es apta para bobinas de transformadores de distribución.

Información técnica

No. Item Información
1 Diámetro de alambre esmaltado 0.08-0.3mm(SWG 26~40)
2 Paso de cable 0.08-5mm
3 Resolución de cable 0.001mm
4 Espacio entre cada bobina 4mm
5 Giro de bobina 1-99999±1
6 Ancho de bobina 40-160mm
7 Peso de bobina ≤7.5kg
8 Diámetro externo de bobina Max. Φ190mm
9 Mataerial de aislación Film, ancho 350mm, OD max. 300mm, ID 76mm, max. peso 10kg
10 Max. velocidad de eje 800rpm (@5kg x 2); 600rpm (@7.5kg x 2)
11 Diámetro externo de eje principal 32mm (con pads de 5 tamaños de DE)
12 Potencia de motor de eje principal 3kW
13 Potencia de guía de cable 3.5kW
14 Dimensiones de la máquina Aprox 2500 x 2580 x 1840mm

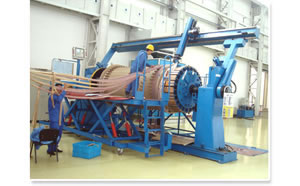

Bobinadora horizontal con dispositivo de compactación flexible

Este tipo de máquina es usada para enroller bobinas de transformadores y reactores de gran capacidad de 5 toneladas a 35 toneladas.

Esta máquina puede ser equipada con un dispositivo de compactación vertical y horizontal por lo que el enrollado será más compacto y uniforme, asegurando la calidad de las bobinas enrolladas.

Equipada con un contador eléctrico avanzado que puede contar los giros positivos y en reversa, y también tiene la función de memorización en estado apagado.

Datos técnicos de la Máquina enrolladora de bobinas horizontal (gran capacidad)

Parámetros WRJ-5 WRJ-10 WRJ-15 WRJ-20 WRJ-25 WRJ-35
Carga máx. (T) 5 10 15 20 25 35
Diámetro máx. de la bobina (mm) 1500 1800 2000 2800 2800 3000
Diámetro de la palanca (mm) 750 1000 1400 1800 1800 2000
Distancia entre la palanca y el extreme final (mm) 3000 3000 3500 4600 4600 4600
Altura del eje principal (mm) 1200 1400 1600 1800 1800 1800
Recorrido de la contrapunta (mm) 2000 2000 2000 2600 2600 2600
Rango de giro del dispositivo de compactación 35°
Recorrido del cabezal de compactación (mm) 500 750 750 750 1040 1040
Velocidad del eje principal (r/min) 0~10 0~10 0~10 0~10 0~10 0~7
Fuerza máx. de compactación vertical (kgf) 120 160 160 160 160 160
Fuerza máx. de compactación horizontal (kgf) 250 300 300 300 300 300
Par máx. (N.m) 8000 15000 2000 25000 30000 40000

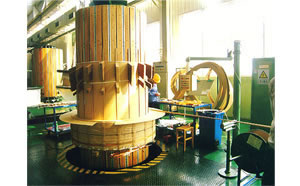

Máquina enrolladora de bobinas vertical

Esta máquina es especial para enrollar bobinas de transformadores de alto voltaje y súper alto voltaje. La palanca puede elevarse/caer de acuerdo a la altura de la bobina manteniendo la altura de trabajo.
Esta máquina tiene un control por inversor, arranque estable, bajo ruido y fácil operación.
Esta máquina está equipada con un contador eléctrico que puede reducir los giros cuando está en reversa. La máquina puede detenerse automáticamente cuando se realicen los giros pre-establecidos.

Datos técnicos de la Máquina enrolladora de bobinas vertical

10T 20T 25T 30T
Diámetro de la palanca mm ф1500 ф2900 ф2200 ф2800
Diámetro de giro máx. mm ф2200 ф3000 ф3400 ф3500
Recorrido de elevación de la palanca mm 2200 3000 3000 3500
Soporte de peso máx. T 10 20 25 30
Par máx. N.m 9000 15000 16500 23000
Velocidad de rotación de la palanca r/min 0~10 0~10 0~10 0~10
Velocidad de elevación de la palanca m/min 0.5 0.5 0.5 0.5
Velocidad de estiramiento de la placa de cobertura m/min 2.5 2 2.5 2.5
Rango de estiramiento de la placa de cobertura mm ф680~ф2232 ф1040~ф3040 ф1800~ф3600 ф1800~ф3600
Dimensiones mm 5086×4586×4263 6500×6000×5020 6856×6356×5020 6856×6356×5020

Ofrecemos cualquier tipo de máquina enrolladora, no sólo para transformadores, sino que también para otros aparatos eléctricos.
