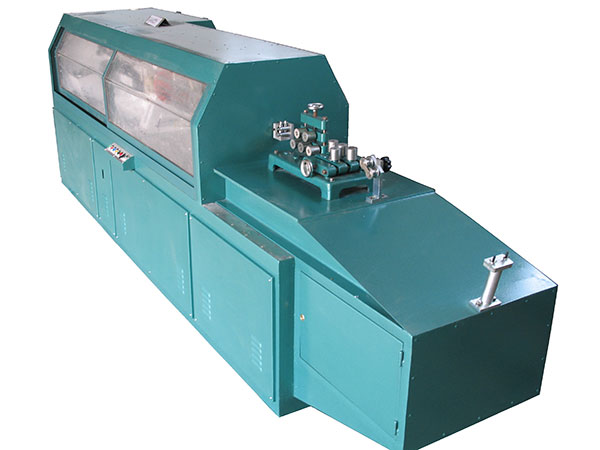

Máquina encintadora de papel aislante

La configuración de la máquina se basa en las capas de encintado, cantidad de hilos necesarios y tamaños del carrete. Este dispositivo es capaz de recubrir con cinta de papel uno o varios hilos simultáneamente. Las capas de encintado pueden ser desde 2 hasta 60.

Partes de máquina
1. Unidad de desenrollado
2. Máquina principal
3. Unidad de recolección 4. Sistema de control

Parámetros técnicos
1. Especificación del alambre
Material: hilo plano de aluminio o cobre
Ancho: 5~20mm
Espesor: 1~16mm
Área de sección: 10~200mm2
Relación ancho/espesor: 0.4~12

2. Especificaciones del papel
Espesor: 0.040~0.125mm
Ancho: 10~30mm

3. Especificaciones del cabezal de encintado
Ángulo de inclinación longitudinal: 8~30mm (ajuste continuo)
Tolerancia de la inclinación longitudinal: ±0.4mm
Tensión de encintado: ajuste mecánico automático, tensión constante
Velocidad de rotación nominal: 800rpm
Velocidad de trabajo: 600rpm
Diámetro del disco de papel: diámetro externo: 330mm, diámetro interno: 75mm
Cantidad de discos de papel en cada cabezal de encintado: 3 o 4 piezas
Sensor de rotura del papel: Este sensor se utiliza para detectar si la cinta de papel se interrumpe, si la célula fotoeléctrica detecta la rotura nuestra máquina encintadora detendrá automáticamente.

4. Dispositivo de remolque Caterpillar: La correa sincronizada de engranajes asegura una velocidad lineal confiable y estable.
5. Una cubierta completa previene la entrada de de polvo.
6. Dispositivo recogedor: Motor de par alto, tensión constante de recolección, cableado de varilla pulida, disco motorizado de elevación.

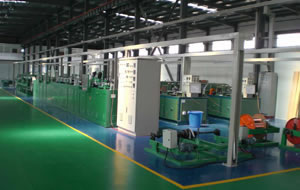

Encintadora de fibra de vidrio y película

Esta encintadora está diseñada especialmente para aplicar fibra de vidrio y película sobre alambres de cobre o aluminio, con una sección de 5 a 40 mm2. El equipo cuenta con una estructura de doble cabezal, cada uno de los cuales dispone de su propio sistema de control. Asimismo, nuestra máquina encintadora utiliza un dispositivo de sinterización de alta frecuencia, siendo capaz de fabricar alambre esmaltado especial encintado con película.

Partes de máquina
1. Unidad de desenrollado
2. Dispositivo de enderezamiento de alambre
3. Pulidora de alambre y dispositivo de limpieza
4. Cabezal para encintado con película
5. Cabezal para encintado con fibra de vidrio
6. Dispositivo de barnizado
7. Dispositivo de remolque
8. Horno
9. Unidad de recolección

Datos técnicos

Ítem Datos
Área de la sección indicada en el alambre 5~40mm2
Fibra de vidrio Diámetro interior 42mm
Longitud de hilo 75mm
Longitud de carrete 95mm
Velocidad de producción 2.5~4m/min
Inclinación longitudinal de la película 6~24mm
Inclinación longitudinal de la fibra de vidrio 2~10mm
Horno 2000mm x 8 pieces
Diámetro de la rueda de remolque 800mm
Potencia del motor principal de accionamiento 3kW x 2
Consumo total de electricidad Aproximadamente 60kW
Área ocupada Aproximadamente 25m x 3.5m
