  4. Máquina bobinadora de núcleo de transformador

Nuestra máquina bobinadora de núcleos se puede clasificar en las siguientes categorías:

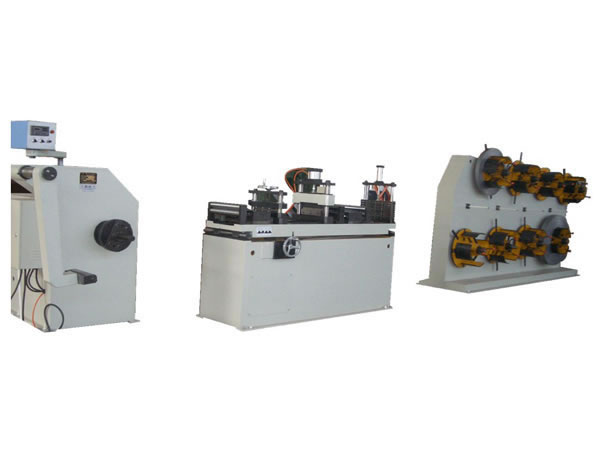

I. Bobinadora de núcleo de transformador de trabajo pesado

Este producto es aplicable a núcleos de transformadores mono o trifásicos (3 o 5 columnas). La sección del núcleo puede ser rectangular, trapezoidal o redonda. La máquina está formada por un desbobinador multicabezal, un dispositivo de rectificación de alimentación y un cabezal principal de bobinado (inversor de control), la máquina bobinadora de transformador sirve para bobinar los núcleos toroidales.

Parámetros técnicos de la máquina bobinadora de núcleo de transformador

Ítem TXJ-1 TXJ-2 TXJ-3
Capacidad del transformador aplicable (KVA) 30-800 800-1600 1600-2000
Torque del husillo (N·M) ≥600
Peso máximo del núcleo (kg) 2000 2500 3000
Diámetro externo máximo del núcleo (mm) 750 900 1200
Anchura de la tira de acero CRGO (mm) ≤220 ≤280 ≤320
Número de tiras 1-8 tiras (8 cabezales de alimentación de material)
Rango de expansión del cabezal de alimentación (mm) 460-520
Energía del motor de accionamiento (kW) 9 13 13
Velocidad de bobinado (rpm) 0-18
Presión de aire (MPa) 0-0.6
Método de conteo Pantalla digital; las vueltas se pueden preconfigurar dentro de un rango de 1-9999
Total Peso (kg) 4500 5000 5500
Dimensiones (mm)
Unidad de alimentación 3700×840×2100
Unidad de rectificado 2065×800×1800
Unidad de bobinado 1860×1500×1730 1960×1650×1880 2060×1750×1980
Área ocupada (mm) 9000×2500 9000×2500 10000×2500

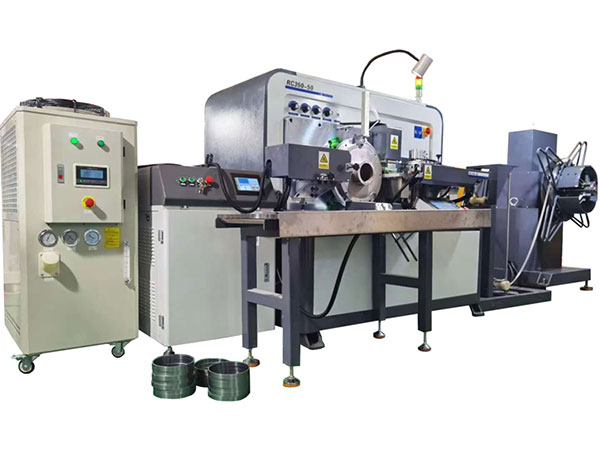

II. Bobinadora automática de núcleos toroidales

Esta máquina de bobinado toroidal totalmente automática está especialmente diseñada para enrollar núcleos toroidales hechos utilizando acero de silicio eléctrico CRGO.
Todas las operaciones son controladas por el sistema de PLC de Panasonic con control de circuito cerrado completo, incluyendo sujeción, fijación, prensado, bobinado, corte, soldadura, liberación.

5 servomotores están equipados para conducir las operaciones, incluyendo

  • Corte sin parar
  • Reducción de tiras CRGO con espesor máximo de 0.35 mm (con reductor)
  • Husillo de bobinado (con reductor)
  • Aleteado y expulsión de núcleos terminados
  • Tira de alimentación y sujeción para fijar el husillo

Características principales de la máquina de bobinado de núcleo de transformador

  • 1. Las operaciones se realizan automáticamente, incluyendo alimentación, bobinado, corte, soldadura, liberación.
  • 2. El control PLC y el panel HMI hacen que las operaciones sean simples y convenientes.
  • 3. La adopción de la soldadura láser causa poco o ningún daño a la tira CRGO.
  • 4. La mesa de elevación motorizada puede ser ajustable para adaptarse a diferentes diámetros de núcleo toroidal.
  • 5. Los enfriadores separados están especialmente diseñados para el gabinete de control y los principales componentes electrónicos.
  • 6. La cuchilla de corte de carburo proporciona más de 3 millones de cortes
  • 7. Las tiras CRGO se pueden desenrollar automáticamente.

Parámetro técnico de la máquina de bobinado del núcleo del transformador

Item Especificaciones
Ancho de cinta adecuado 8-80mm (personalizado)
Grosor adecuado de la cinta CRGO/CRNGO 0.12~0.35mm
Permalloy 0.1~0.35mm
Diámetro interior del núcleo magnético adecuado Min. 10 mm / Max. 160mm
Max. diámetro exterior del núcleo magnético 200mm (personalizado)
Velocidad del husillo principal Max. 3000rpm
Tolerancia Diámetro interior/Diámetro exterior del núcleo magnético +/-0.5mm
Tolerancia a la altura del núcleo magnético +/-0.1mm
Potencia eléctrica total 1.4kW
Máx. peso del carrete de cinta 200kg
Dimensión de la máquina Aprox 1750 x 850 x 1600mm
Peso de la máquina Aprox 850kg

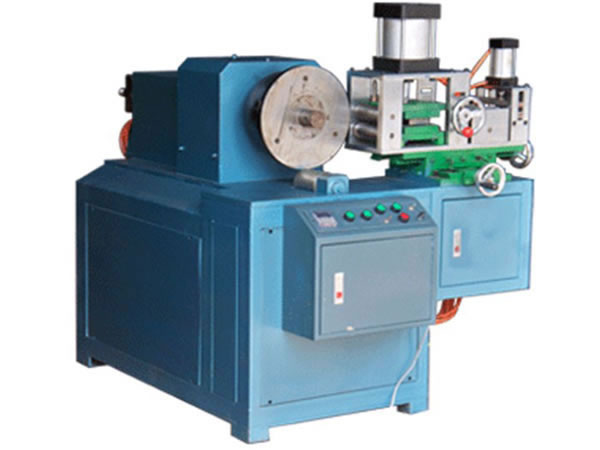

III Bobinadora semiautomática de núcleos toroidales

Características
1. El núcleo toroidal procesado con nuestra máquina bobinadora se utiliza en transformadores de energía.
2. Este producto está equipado con un dispositivo de corte y punzonado automático.
3. Gracias al dispositivo ajustable de guía y al dispositivo de presión de la tira para bobinado, se puede controlar a la perfección la tensión y la precisión de bobinado.
4. La unidad de prensado del equipo de bobinado de núcleos toroidales viene con un dispositivo de seguimiento. Por lo tanto, la unidad de prensado hará una presión adecuada para lograr un buen grado de compactación del núcleo.
5. El dispositivo de liberación automática de núcleos incrementa la eficiencia de trabajo.
6. Permite la soldadura manual de puntos.

Parámetros técnicos de la bobinadora semiautomática de núcleos toroidales

Ítem TXJ-1A
Espesor aplicable de la tira 0.23-0.5mm
Anchura aplicable de la tira 20-200mm
Diámetro externo máximo del núcleo Φ350mm
Diámetro interno mínimo del núcleo Φ30mm
Peso máximo del núcleo 800kg
Motor principal de accionamiento Inversor de control, 3kW
Precisión de los giros ±0.1 giros
Velocidad de bobinado 0-200r/min
Dimensiones de la máquina Alrededor de 1800×1400×1350mm
Peso de la máquina Aprox. de 1900kg

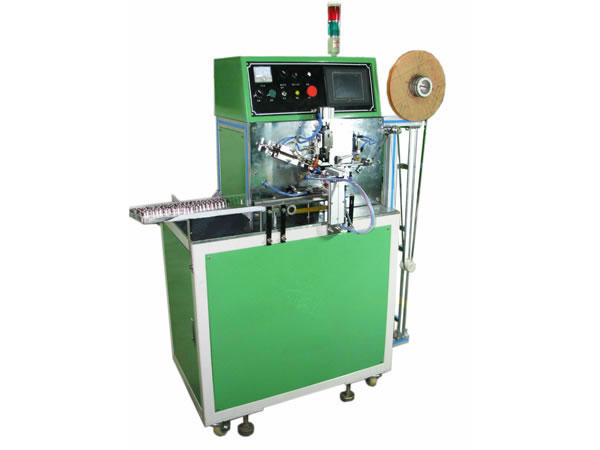

IV Bobinadora de núcleos amorfos o nanocristalinos

La tecnología de procesamiento de la bobinadora de núcleo automático incluye la alimentación del material, la soldadura interna, el bobinado, el corte y la soldadura externa. Esta bobinadora de núcleo toroidal amorfo se compone de: sistema de accionamiento por servomotor, unidad de transmisión de engranajes y el sistema de bobinado de alta velocidad. Los parámetros relacionados, condiciones de trabajo, así como el fallo de la máquina se mostrarán en la interfaz de usuario. En caso de que haya escasez o defecto del material, el sistema de control PLC emitirá de forma automática la señal de alarma.

Parámetros técnicos de la bobinadora de núcleos amorfos o nanocristalinos

Ítem Especificaciones
Diámetro externo máximo del núcleo 2.8-25mm (148mm) (por diferentes máquinas)
Diámetro interno mínimo del núcleo 60 (165)mm (por diferentes máquinas)
Anchura aplicable de la tira 2.8-10mm
Velocidad de producción 8-12 piezas/min
Tolerancia de peso del núcleo Menos de 1g
Peso de la bobina de alambre 3kg
Energía del servomotor de bobinado principal Panasonic, 0.9-5kW (según el código de la máquina)
Dimensiones de la máquina 1600×800×1400mm
Peso de la máquina 200kg
Sistema de control Panasonic PLC e interfaz de usuario
Servomotor Panasonic

Además de los productos mencionados, suministramos también la bobinadora de núcleos de berilio-molibdeno y otras máquinas bobinadoras de núcleo. También, podemos producir la línea de clasificación automática y de ensayo, la línea de encolado automático y empacado para el acabado de núcleos amorfos y núcleos de nanocristales.

  • Bobinadora de núcleo horizontal
  • Máquina de encolado
  • Máquina de prueba
