Bobinadora CNC

Diferentes bobinas requieren diferentes máquinas bobinadoras de CNC. Algunas de estas bobinas incluyen bobina de núcleo de aire, toroidales, bobina sin núcleo, bobina de voz, bobina inalámbrica y para transformadores.

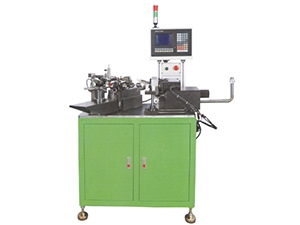

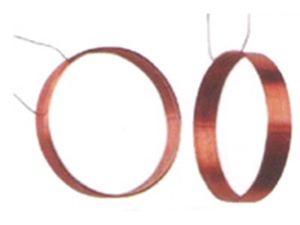

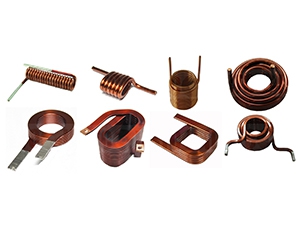

Bobinadora para bobinas con núcleo de aire multi axial

Ofrecemos máquina bobinadoras CNC de 3 ejes completamente automática para bobinas de núcleo de aire. Pueden bobinar con un máximo de 4 capas en bobinas sin núcleo redondas y rectangulares.

Características principales
- Máquinas de diferentes capacidades para diferentes calibres: 0.2-1.0mm, 1.0-2.0mm, 2.0-4.0mm
- Husillo de bola y rodamientos de alta precisión y larga vida
-Los tres ejes son controlados por servo motor, implica menos ruido y operación estable.
- Control CNC, operación simple, de fácil programación
- Máquina de pelado de cable y dispositivo de estañado.

Fotos

Información técnica

Item KXJ-013 KXJ-033 KXJ-033A
Diámetro de cable 0.2-1.0mm 1.0-2.0mm 2.0-4.0mm
Bobina de nucleo de aire Capa simple Multi capa
Método de descortezado 3 hojas de diamante, centrifuga Servo accionado
Max. guía de cabezal 90mm 65mm
Max. largo de cable principal 30mm
Posición final de cable principal Regulable
Velocidad de eje principal 0-3000 rpm 0-1500 rpm
Max. velocidad de producción 50 pzas/min 30 pzas/min
Dirección de bobinado Hacia la derecha / hacia la izquierda
Configuración de eje X 0.1º-359.9º
Configuración de eje Y ±0.1º - ±99C359º
Precisión de frenado de eje de bobinado
Resolución de bobinado 0.1º
Motor de descortezado AC100W AC 150W
Potencia de horno de estañado 400W

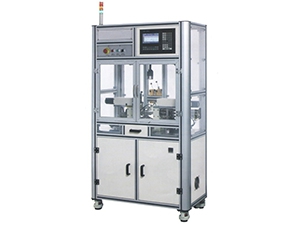

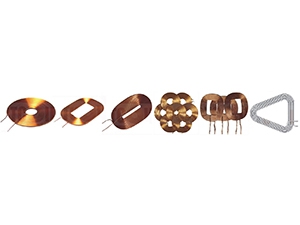

Bobinadora para bobinas de carga inalámbrica CNC

Esta bobinadora está diseñada especialmente para bobinas de carga inalámbrica. Es apta para cordón de alambre cubierto de seda.

Características principales
- Curado por aire caliente
- Control por servomotor de 4 ejes completamente automático.
- El dispositivo de alimentación utiliza un cilindro sin barra SMC y una guá lineal HIWIN
- Sistema de control PLC de marca internacional
- Carcasa de protección completamente sellada, limpia y segura.

Fotos

Información técnica principal

Item KXJ-064
No de ejes 4
Sección de bobinado 1-8mm2
Bobinas aptas De transmission y recepción
Método de curado Por aire caliente
Posición final Arbitraria
Velocidad de eje volante 0-3000 rpm
Velocidad de eje de bobinado 0-3000rpm
Max. Velocidad de producción 2 pzas/min
DIrección de bobinado derecha / izquierda
Configuración de eje X 0 - ±999999C359º
Configuración de eje Y 0 - ±999999C359º
Precisión de freno de eje bobiandor
Resolución de bobinado 0.1º
Largo inicial Min. 10mm, max. 30mm
Largo final Min. 10mm, max. 50mm

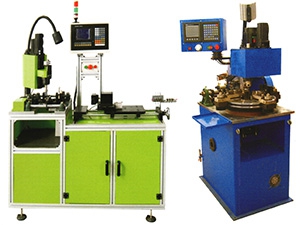

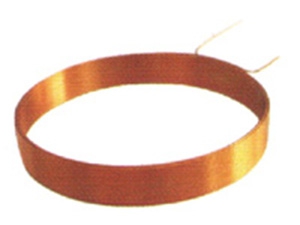

Bobinadora volantes CNC para bobinas de altavoces

Esta bobinadora se utiliza para bobinas de voz autosostenible que utilizan alambres recubiertos en adhesivo termoplástico. El alambre se calienta con aire caliente mientras se enrolla en la bobina, en cada giro se unen utilizando el adhesivo. Las bobinas terminadas se remueven y son automáticamente expulsadas de la máquina hacia una herramienta rotativa de descarga.

Características principales
- Diseño volante, bobinado con multi estación y descarga.
- Husillos de bolas y rodamientos de alta precision importadors, guía y bobinado mas preciso, larga vida útil.
- Accionada por servomotor de dos ejes.
- El sistema de control CNC utiliza un microcontrolador de fácil operación y fácil programación.
- Bajo nivel de ruido

Fotos

Información tecnica

Item KXJ-082
No de cabezales 2
Indice de bobinado 0.02-0.1mm
Metodo de bonding Aire caliente
Carrra máx de cabezal guía 65mm
Posición Arbitraria
Velocidad de eje 0-3000 rpm
Max. velocidadde producción 5 pzas/min
Dirección de bobinado Derecha / izquierda
Configuración de eje Y 0 - ±999999C359º
Precisión de frenado de eje
Resolución de bobinado 0.1º

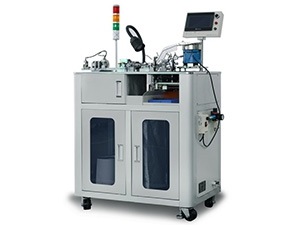

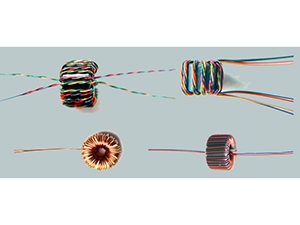

Bobinadora CNC para microbobinas toroidales

Descripción
La bobinadora CNC para microbobinas toroidales se utiliza para enrollar 4 cables trenzados en núcleos minitoroidales. Es completamente automática, con alimentación automática, acumulación, trenzado, bobinado y descarga de bobinas. Contamos con bobinadoras para microbobinas toroidales para diferentes propósitos.

Características principales
- Velocidad de acumulación y control de largo separadas
- Velocidad de bobinado y control de giro separadas.
- Sensor de fibra óptica y una pantalla digital para control de giros.
- Paso de hélice variable, programable
- Servomotores, alta precisión, maniobras estables.
- Completamente automática, funcionamiento continuo, precisa pocos operadores.

Información técnica

Item Data
Diámetro interno de micro bobina 1.27~2mm
Diámetro externo de microbobina 2~4mm
Altura de microbobina 0.65~3mm
Diámetro de cable 0.07 ~0.127mm
Bobinado Trenzado de 4 cables
Giros 9~16
Demora de producción continua Menor a 2%
Velocidad de bobinado 4~6s por pieza
Porcentaje de pase >99.5%
Dimensión de máquina Aprox 850 x 550 x 1400mm
Peso de máquina Aprox 450kg
