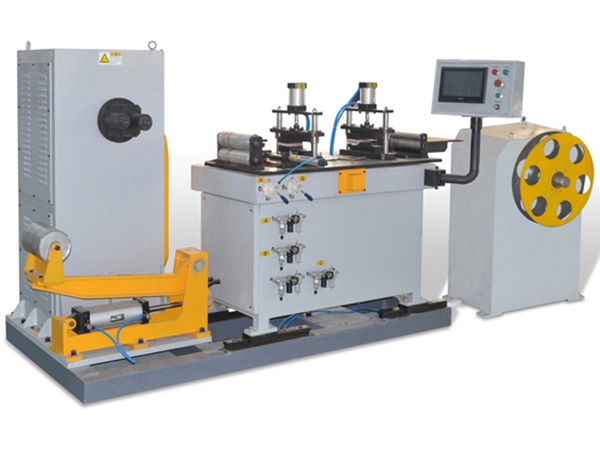

Maquinaria para fabricación de núcleos triádicoss

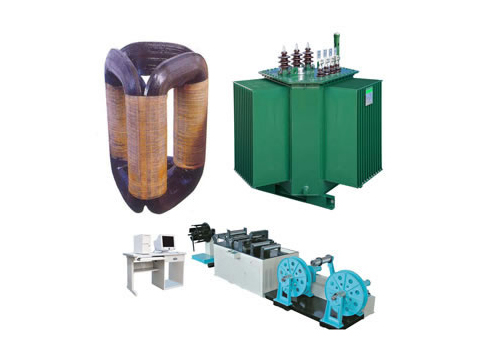

Nuestra máquina para la fabricación de núcleos, está especialmente diseñada para núcleos triádicos para transformador, estos elementos constan de una estructura triple con gran eficiencia de trabajo y buenos precios. El núcleo triádico es una novedosa estructura de GRGO (cold rolled grain oriented material) con tres columnas de sección redonda. Mediante el uso de este núcleo, el transformador cambia la estructura magnética y reduce significativamente el consumo de energía sin carga y el nivel de ruido. Por lo tanto, el costo de funcionamiento del transformador se reduce notablemente, podemos suministrar todas las máquinas y la tecnología necesaria para la fabricación de este tipo de transformadores.

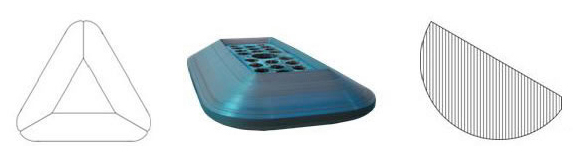

Estructura del núcleo
1. Nuestra estructura triádica se compone de tres núcleos embobinados exactamente iguales.

2. Sección de las tres columnas es redonda y el factor de laminación es de hasta 99%.

Ventajas tecnológicas
1. Núcleo embobinado, sin zona de alta resistencia.
Cada una de las partes de este núcleo es embobinada con largas tiras de CRGO así los circuitos magnéticos se distribuyen de manera uniforme por toda la sección, esto previene la formación de zonas con alta resistencia gracias a la laminación de las articulaciones, y a la distorsión del flujo magnético en las mismas.

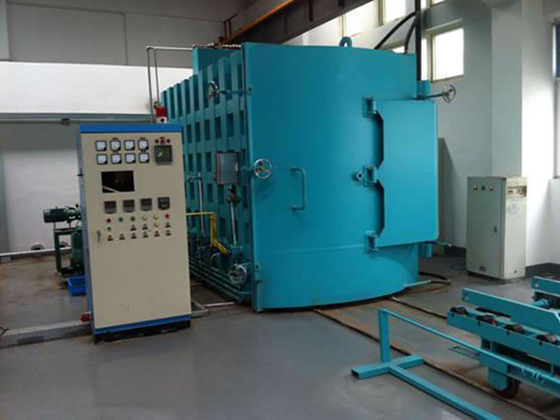

2. Después del embobinado, el núcleo va a ser recocida en el horno al vacío.
3. Sin herramientas de sujeción
Debido a que su factor de laminación es de hasta 99% este núcleo sólo requiere de cinta de papel como asilamiento. No hay ninguna necesidad de herramientas de sujeción.
4. Alta automatización
Todo el proceso de producción del núcleo triádico se lleva a cabo con nuestras máquinas automáticas.

Características

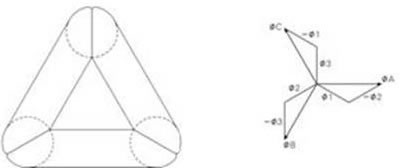

1. Estructura de circuito magnético optimizada

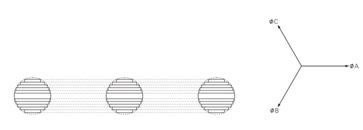

Los circuitos magnéticos de cada fase son completamente simétricos y cada fase tiene una longitud del circuito equivalente. La longitud total de este núcleo es más corta que cualquier otro producto semejante. Por otra parte, la corriente sin carga de cada fase siempre logra un equilibrio completo, evitando así la generación de armónicos terciarios.

2. Drástica reducción de: pérdida sin carga, corriente sin carga y nivel de ruido
La pérdida sin carga de los núcleos fabricados con nuestras máquinas es generalmente un 30% menor comparada con los núcleos laminados convencionales.
Los núcleos triádicos producidos con nuestros equipos en comparación a los núcleos laminados ofrecen un 70% menos de corriente sin carga.
El nivel de ruido se reduce a aproximadamente 7~ 10dB.

3. Ventilación y disipación de calor únicas
Los tres yugos de nuestro núcleo bobinado están a 60 grados el uno del otro. Después de enrollar las bobinas la diferencia de temperatura entre la parte superior e inferior del yugo es de 30 ~ 40 ℃ y debe haber convección del aire por el "tiro de la chimenea" que generará calor muy rápidamente en forma radial. Esto disminuye el aumento de la temperatura del transformador y aumenta su capacidad de sobre- carga.

4. La estructura compacta ahorra cobre, acero y aceite.
La columna del núcleo tiene una sección transversal redonda, el núcleo triádico es más compacto, ahorrando materias primas y reduciendo el tamaño de los transformadores. Durante el procesamiento de nuestro núcleo la utilización del acero alcanza el 100% mientras que en el núcleo laminado tradicional la utilización es de un 96 %. Es además 15 a 20% más ligero. El peso del núcleo de cobre es 2 % ~ 3 % menor que el del núcleo laminado

5. Antirrobo
El núcleo embobinado triádico fabricado con nuestros equipos es un cuerpo entero y no se puede desmontar por la tanto la bobina no se puede retirar. El núcleo cuenta con un sistema antirrobo. Un transformador de 200kVA está disponible con un peso de 650 kg.

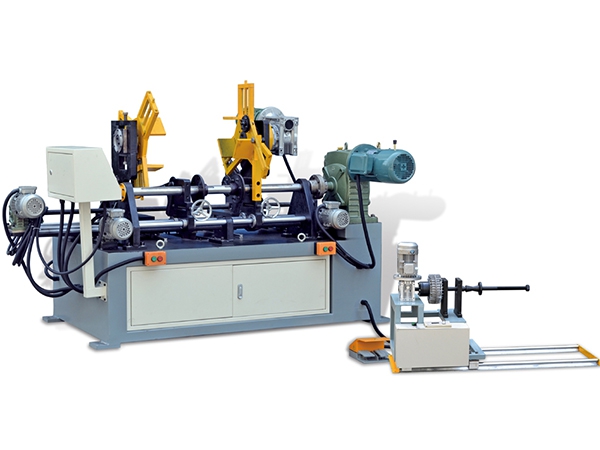

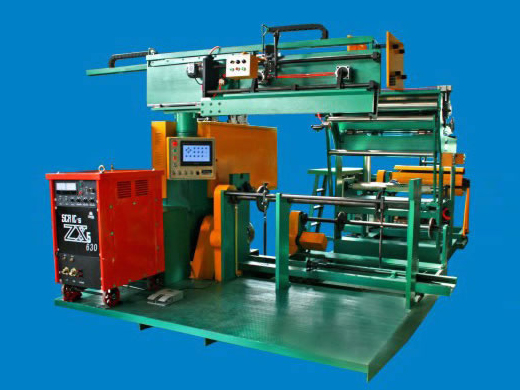

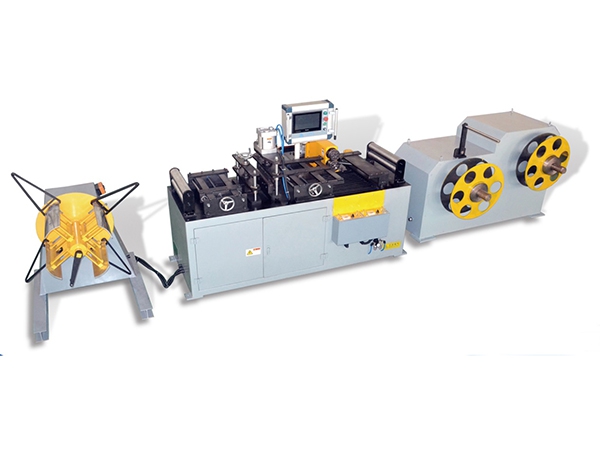

Máquinas para núcleos transformadores

Nuestra compañía puede ofrecer tecnología y maquinaria, para la producción de transformadores de núcleo triádico, póngase en contacto con nosotros para más información.
